Митсубиси Каризма. Передние противотуманные фары





Регулировка света  противотуманных фар

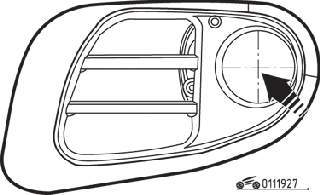

Рис. 19.27. Расположение центра противотуманной фары




1. Измерьте центр расположения противотуманных фар так, как показано на рис. 19.27.


Рис. 19.28. Установка автомобиля на расстоянии 5 м от экрана (1) при регулировке света противотуманных фар




2. Установите автомобиль так, чтобы расстояние от центров противотуманных фар до экрана составляло 5 м (рис. 19.28).
3. Доведите давление в шинах до номинального и оставьте в автомобиле только водителя либо разместите на его месте груз около 75 кг.
4. Установите частоту вращения коленчатого вала двигателя 2000 мин-1 и отрегулируйте свет передних противотуманных фар.


Рис. 19.29. Регулировка света противотуманных фар: Н – горизонтальная линия на уровне центра фары; а – центр фары; b = 100 мм; с – световое пятно; d – центр яркости светового пятна




5. Проверьте соответствие расположения пучка света противотуманных фар на экране (рис. 19.29).
Номинальные параметры регулировки света противотуманных фар:
– в вертикальной плоскости – 100 мм ниже горизонтальной линии (Н);
– в горизонтальной плоскости – параллельно направлению движения автомобиля.

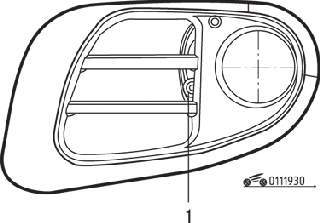

Рис. 19.30. Расположение винта (1) для регулировки света противотуманных фар в вертикальной плоскости




6. При необходимости проведите регулировку, вращая регулировочный винт (рис. 19.30).


        ПРЕДУПРЕЖДЕНИЕ
Регулировка фар в горизонтальной плоскости не предусмотрена. В случае отклонения света от номинального расположения проверьте правильность крепления фары либо влияющие на установку помехи.
При регулировке обязательно прикройте другие фары.


Замена ламп  противотуманных фар
1. Снимите крышку противотуманной лампы.


Рис. 19.31. Расположение разъема противотуманной лампы




2. Отсоедините разъем, который прикреплен к кронштейну противотуманной лампы, (рис. 19.31).

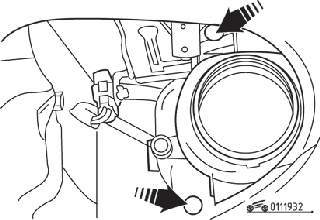

Рис. 19.32. Расположение болтов крепления противотуманной фары




3. Отверните болты и снимите противотуманную фару в сборе (рис. 19.32).
4. Снимите заднюю крышку противотуманной фары.

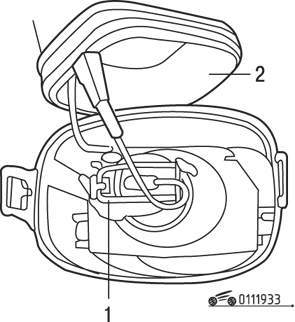

Рис. 19.33. Расположение пружины крепления противотуманной фары: 1 – пружина; 2 – задняя крышка противотуманной фары




5. Отстегните пружину, крепящую лампу, и снимите ее (рис. 19.33).


        ПРЕДУПРЕЖДЕНИЕ
Не прикасайтесь к поверхности лампы руками или грязными перчатками. В случае загрязнения поверхности лампы протрите ее спиртом или растворителем и тщательно просушите перед установкой в фару.


Снятие противотуманных фар
Для снятия выполните следующие операции.
1. Снимите передний бампер.

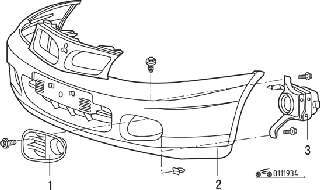

Рис. 19.34. Передняя противотуманная фара: 1 – ободок противотуманной фары; 2 – передний бампер; 3 – передняя противотуманная фара в сборе




2. Отверните винт и снимите ободок 1 (рис. 19.34) противотуманной фары.
3. Отверните болты и снимите переднюю противотуманную фару 3 в сборе.


Проверка цепей  выключателя передних  противотуманных фар
1. Снимите выключатель передних противотуманных фар.

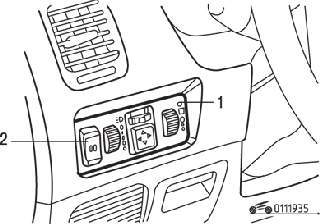

Рис. 19.35. Снятие выключателя передних противотуманных фар: 1 – облицовка выключателя; 2 – выключатель передних противотуманных фар




2. Для снятия выключателя передних противотуманных фар, используя лезвие отвертки как рычаг, снимите облицовку выключателя, затем отсоедините электрический разъем и извлеките из облицовки выключатель (рис. 19.35).
3. Для проверки выключателя необходимо использовать тестер в режиме измерения сопротивления.

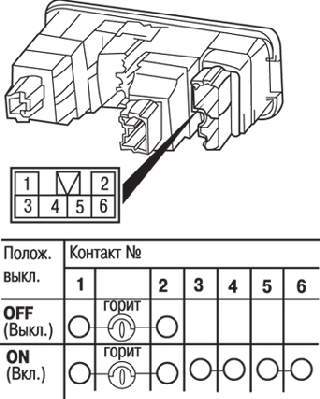

Рис. 19.36. Проверка цепей выключателя передних противотуманных фар




4. Отсоедините электрический разъем от выключателя и измерьте состояние (замкнуто или разомкнуто) электрических цепей между контактами, которые должны соответствовать приведенным на рис. 19.36. Измерения проведите при всех положениях выключателя.
5. Проверьте состояние контактов выключателя. В случае окисления контактов зачистите их.
6. Если состояние электрических цепей не соответствует требуемому, замените выключатель.
Установка
Установка проводится в последовательности, обратной снятию
