Митсубиси Каризма. Электродвигатели приводов управления воздушными заслонками кондиционера с автоматическим управлением

Снятие

Для снятия электродвигателей приводов управления воздушными заслонками выполните следующие операции.

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Снимите магнитолу.

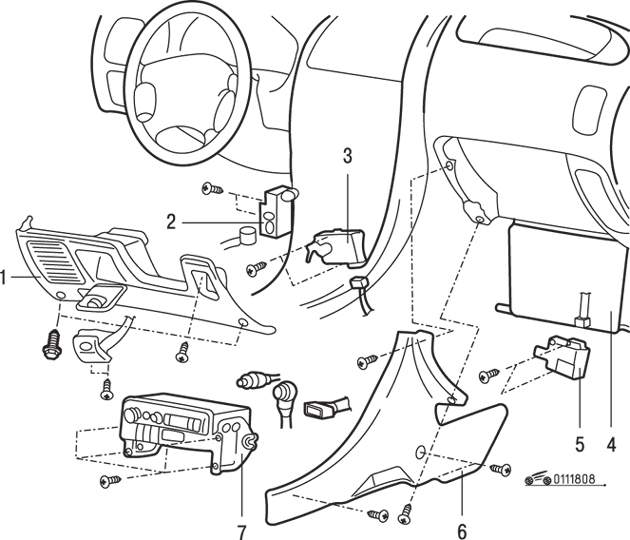

Рис. 18.8. Электродвигатели приводов управления воздушными заслонками кондиционера с автоматическим управлением: 1 – нижняя крышка панели приборов; 2 – электродвигатель привода заслонок внешнего воздухообмена; 3 – электродвигатель привода заслонки смешивания воздуха в сборе; 4 – вещевой ящик; 5 – электродвигатель привода заслонок внутреннего и наружного воздухообмена; 6 – боковая крышка (обе стороны); 7 – магнитола

3. Отверните винты и снимите с двух сторон боковые крышки 6 (рис. 18.8).

4. Отверните винты, отсоедините электрический разъем и снимите электродвигатель 3 привода заслонки смешивания воздуха в сборе.

5. Снимите нижнюю крышку панели приборов.

6. Снимите электродвигатель 2 привода заслонок внешнего воздухообмена.

7. Снимите вещевой ящик.

8. Отверните винты, отсоедините электрический разъем и снимите электродвигатель 5 привода заслонок внутреннего и наружного воздухообмена.

Проверка

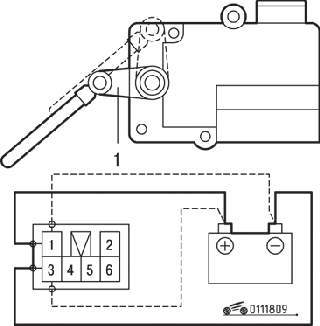

Рис. 18.9. Расположение контактов разъема и проверка электродвигателя привода заслонок внутреннего и наружного воздухообмена: 1 – рычаг привода заслонок внутреннего и наружного воздухообмена

1. При проверке электродвигателя привода заслонок внутреннего и наружного воздухообмена убедитесь в том, что рычаг перемещается при подаче напряжения аккумуляторной батареи на контакты «1» и «3» бокового разъема электродвигателя (рис. 18.9). Убедитесь также, что при изменении полярности рычаг двигается в обратном направлении.

ПРЕДУПРЕЖДЕНИЕ

Отключите подачу электроэнергии, если заслонка находится внутри или снаружи воздуховода. Если при подаче электроэнергии вал электродвигателя не вращается, отключите ее подачу.

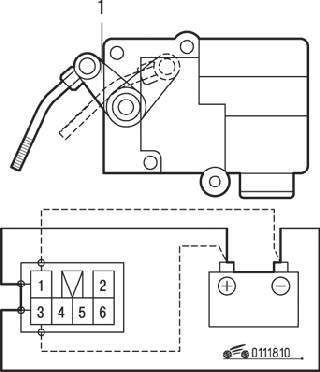

Рис. 18.10. Расположение контактов разъема и проверка электродвигателя привода заслонки смешивания воздуха: 1 – рычаг привода заслонки смешивания воздуха

2. При проверке электродвигателя привода заслонки смешивания воздуха убедитесь в том, что рычаг перемещается при подаче напряжения аккумуляторной батареи на контакты «1» и «3» бокового разъема электродвигателя (рис. 18.10). Убедитесь также, что при изменении полярности рычаг двигается в обратном направлении.

ПРЕДУПРЕЖДЕНИЕ

Отключите подачу электроэнергии, если заслонка находится в положении «MAX HOT» или «MAX COOL». Если при подаче электроэнергии вал электродвигателя не вращается, отключите ее подачу.

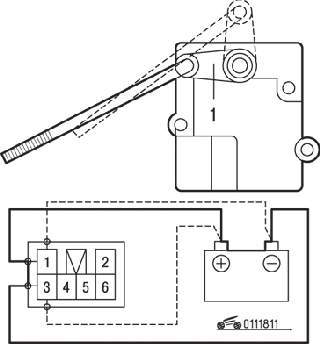

Рис. 18.11. Расположение контактов разъема и проверка электродвигателя привода заслонки наружного воздухообмена: 1 – рычаг привода наружного воздухообмена

3. При проверке электродвигателя привода заслонки наружного воздухообмена убедитесь в том, что рычаг перемещается при подаче напряжения аккумуляторной батареи на контакты «1» и «3» бокового разъема электродвигателя (рис. 18.11). Убедитесь также, что при изменении полярности рычаг двигается в обратном направлении.

ПРЕДУПРЕЖДЕНИЕ

Отключите подачу электроэнергии, если заслонка находится в положении «DEF» или «FACE». Отключите подачу электроэнергии, если при ее подаче вал электродвигателя не вращается.

4. При проверке потенциометра подсоедините тестер к контактам «2» и «5» разъема электродвигателя в сборе и проверьте, что сопротивление плавно изменяется при перемещении заслонки от положения «DEF» до положения «FACE» (см. рис. 18.11).

Номинальное сопротивление, кОм:

– положение «DEF» – около 4,82;

– положение «FACE» – около 0,18.

Установка

Установка проводится в последовательности, обратной снятию
