Митсубиси Каризма. Люк
Снятие
Для снятия люка
выполните следующие операции.
1. Отсоедините
провод от отрицательной клеммы аккумуляторной батареи.

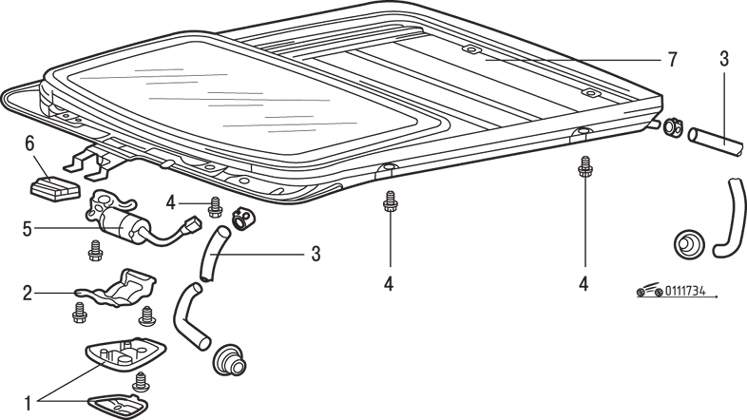

2. Снимите
переключатель привода люка и фонарь освещения салона в сборе 1 (рис.
17.34).
3. Снимите обивку
потолка.
4. Закройте
полностью стекло крышки люка.

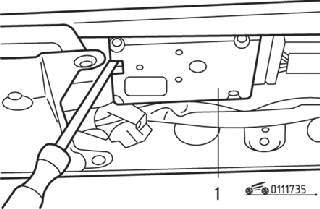

5. Вставьте
отвертку с плоским лезвием в зону защелки так, как показано на рис.
17.35, и
отведите ее вправо.
6. Опустите
электронный блок управления люком и сдвиньте блок влево. Отсоедините
электрический разъем и снимите электронный блок управления люком.
7. Снимите
кронштейн 2 (см. рис.
17.34) фонаря
освещения салона.
8. Снимите
электродвигатель 5 привода люка.
9. Снимите
подкрылок переднего крыла.

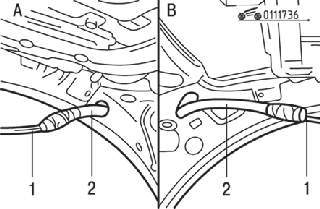

10. Отсоедините
дренажный шланг от люка. Снимите прокладку. Привяжите к концу
дренажного шланга шнур и обмотайте изоляционной лентой место
соединения (рис.
17.36). Затем
вытащите дренажный шланг из салона автомобиля.
11. Отверните
болты и снимите люк 7 (см. рис.
17.34) в
сборе.
Установка
Установка
проводится в последовательности, обратной снятию, с учетом
следующего.
1. Привяжите к
концу дренажного шланга шнур и обмотайте место соединения
изоляционной лентой, чтобы на стыке не было неровностей.
2. Протяните шнур
и затем протяните дренажный шланг.
3. Вытяните
дренажный шланг из уплотнительной прокладки на расстояние,
показанное на рис.
17.37.
4. Закройте
полностью стекло крышки люка.
5. Сдвиньте
замковое устройство электронного блока управления люком так, чтобы
совместились установочные метки (рис.
17.38).
6. Вставьте
отвертку с плоским жалом в зону защелки и нажмите ее вправо, при
этом не повредите проводку (см. рис.
17.35).
7. Проверьте
герметичность люка, направив на него струю воды.
8. Проведите
регулировку установки люка следующим образом:
– закройте
полностью стекло крышки люка;
– откройте
полностью шторку люка;
– снимите обивку;
– ослабьте винты и
отрегулируйте положение стекла крышки люка, чтобы его поверхность
прилегала к поверхности крыши (рис.
17.39
