Митсубиси Каризма. Крышка багажника
Снятие
Для снятия крышки
багажника выполните следующие операции.
1. Отсоедините
провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите фонарь
освещения номерного знака.
3. Снимите фонарь
на крышке багажника.
4. Снимите
накладку крышки багажника.

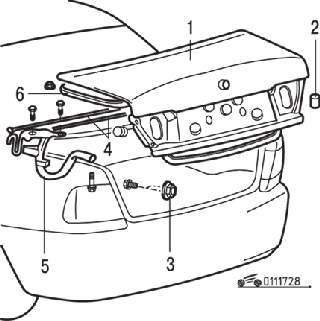

5. Снимите буфер 2
(рис.
17.28).
6. Отсоедините
провода и разъем от нижней панели задней полки.

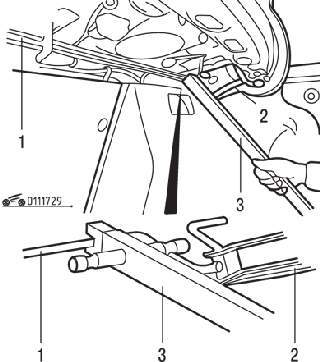

7. Установите
специальный инструмент так, как показано на рис.
17.29, и
снимите торсион 4 (см. рис.
17.28) с его
направляющих движением инструмента вниз. Затем повторите операцию с
другой стороны торсиона.
8. Снимите панель
1 (см. рис.
17.28) крышки
багажника.
9. Снимите обивку
задней полки.
10. Используя
маркер, отметьте положение шарниров на крышке багажника. Попросите
помощника поддержать крышку багажника, затем отверните болты
крепления левого и правого шарниров крышки багажника и, соблюдая
осторожность, снимите крышку багажника.
11. Снимите шарнир
5 крышки багажника.
12. Снимите заднюю
обивку.
13. Отверните два
болта и снимите фиксатор 3 замка крышки багажника.
14. Снимите
уплотнитель 6 крышки багажника.
Установка
Установка
проводится в последовательности, обратной снятию, с учетом
следующего.
1. Установите
уплотнитель крышки багажника таким образом, чтобы маркировка и
соединение находилось по оси кузова автомобиля.
2. Установите
крышку багажника и закрепите ее болтами. Проверьте расположение
крышки багажника относительно смежных поверхностей. Отрегулируйте
положение крышки багажника таким образом, чтобы при закрытой крышке
зазор по периметру крышки был одинаковый со всех сторон. Для
регулировки ослабьте болты крепления шарниров крышки багажника и,
перемещая крышку багажника, отрегулируйте ее положение (рис.
17.30).
3. Убедитесь, что
цвет метки в средней части торсиона соответствует модели автомобиля,
на который он устанавливается:
– автомобили без
заднего спойлера – метка отсутствует;
– автомобили с
задним спойлером – метка голубого цвета.
4. Вставьте конец
торсиона в боковое отверстие его установки.
5. Установите
специальный инструмент так, как это делалось при снятии торсиона,
поверните его и установите в серьгу крепления торсиона, затем
зацепите торсион за держатель.
6. Установите
буфер так, как показано на рис.
17.31
