Митсубиси Каризма. Замок задней двери





Снятие
Для снятия замка задней двери выполните следующие операции.
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите нижнюю обивку задней двери.

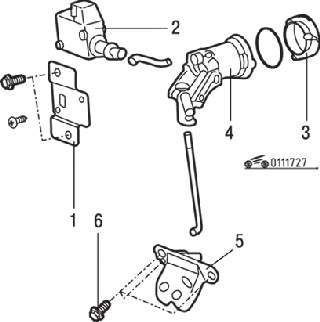

Рис. 17.27. Замок задней двери: 1 – кронштейн привода замка задней двери; 2 – привод замка задней двери; 3 – накладка цилиндра замка задней двери; 4 – цилиндр замка задней двери; 5 – замок задней двери; 6 – болт (9 Н•м)




3. Отверните три болта и снимите замок 5 (рис. 17.27) задней двери.
4. Снимите привод 2 замка задней двери.
5. Отверните два болта и снимите кронштейн 1 привода замка задней двери.
6. Снимите накладку 3 цилиндра замка задней двери.
7. Снимите цилиндр замка 5 задней двери.


Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
1. Перед установкой замка смажьте подвижные детали замка консистентной смазкой.
2. Установите нижнюю обивку задней двери











Митсубиси Каризма. Замок крышки багажника

Снятие
Для снятия замка задней двери выполните следующие операции.
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите нижнюю обивку крышки багажника.

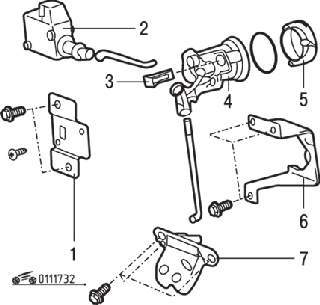

Рис. 17.32. Замок крышки багажника: 1 – кронштейн привода замка крышки багажника; 2 – привод замка крышки багажника; 3 – зажим; 4 – цилиндр замка крышки багажника; 5 – облицовка цилиндра замка крышки багажника; 6 – опорный кронштейн личинки замка крышки багажника; 7 – замок крышки багажника




3. Отверните три болта и снимите замок 7 (рис. 17.32) крышки багажника.
4. Снимите привод 2 замка крышки багажника.
5. Отверните два болта и снимите кронштейн 1 привода замка крышки багажника.
6. Отверните три болта и снимите опорный кронштейн цилиндра замка 7 крышки багажника.

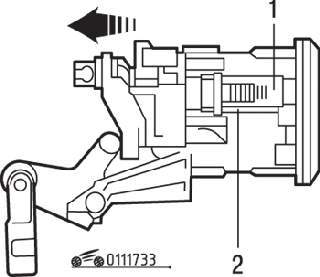

Рис. 17.33. Направление нажатия усика (2) для снятия зажима (1) и облицовки цилиндра замка крышки багажника




7. Нажмите на усик зажима, чтобы сдвинуть его в направлении стрелки, показанной на рис. 17.33, и снимите зажим.
8. Вращайте облицовку личинки замка крышки багажника по часовой стрелке до упора. Затем снимите облицовку.
9. Снимите цилиндр 4 замка крышки багажника.


Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего: перед установкой замка смажьте подвижные детали замка консистентной смазкой
