Митсубиси Каризма. Корректирующий, верхний и нижний рычаги задней подвески
Снятие
Для снятия рычагов
задней подвески последовательно выполните следующие операции.
1. Поднимите
заднюю часть автомобиля и закрепите на опорах. Снимите
соответствующее колесо и ступицу колеса.
|
ПРИМЕЧАНИЕ
Знаком (*)
отмечены номера деталей, которые необходимо затянуть
предварительно, а затем провести окончательную
затяжку, опустив незагруженный автомобиль на колеса.
|
Корректирующий рычаг
 |
Рис. 16.7.

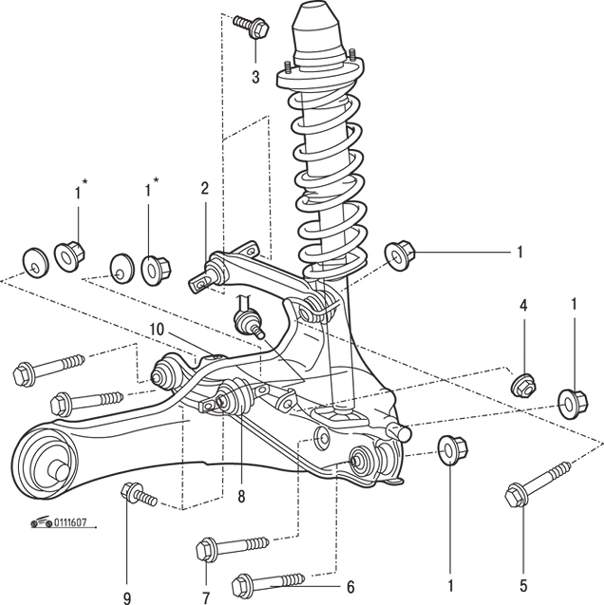

Корректирующий, верхний и нижний рычаги задней
подвески: 1* – гайка (98 Н•м); 2 – верхний рычаг; 3
– болт (34 Н•м); 4 – гайка крепления стойки
стабилизатора поперечной устойчивости и нижнего
рычага (автомобили со стабилизатором поперечной
устойчивости) (49 Н•м); 5 – болт крепления верхнего
рычага и продольного рычага; 6 – болт крепления
нижнего и продольного рычагов; 7 – болт крепления
нижнего рычага и задней амортизаторной стойки в
сборе; 8 – корректирующий рычаг; 9 – болт крепления
корректирующего рычага и продольного рычага 34 Н•м;
10 – нижний рычаг
|
1. Отверните и
извлеките болт 9 (рис.
16.7)
соединения корректирующего рычага и продольного рычага.
2. Снимите
корректирующий рычаг 8.
Верхний рычаг
1. После установки
домкрата под нижний рычаг подвески можно снимать верхний рычаг.
2. Отверните гайку
и извлеките болт 5 (см. рис.
16.7)
соединения верхнего рычага и продольного рычага.
3. Отверните два
болта и снимите верхний рычаг 2.
Нижний рычаг
1. Отверните и
извлеките болт 9 (см. рис.
16.7)
соединения корректирующего рычага и продольного рычага.
2. Отверните гайку
4 и отсоедините стойку стабилизатора поперечной устойчивости и
нижнего рычага (автомобили со стабилизатором поперечной
устойчивости).
3. После установки
домкрата под нижний рычаг подвески отверните элементы крепления.
4. Отверните и
извлеките болт 6 соединения нижнего и продольного рычагов.
5. Отверните и
извлеките болт 7 соединения нижнего рычага и задней амортизаторной
стойки в сборе.
 |

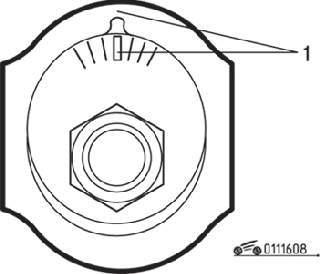

Рис. 16.8.
Совмещение установочных меток (1) на болте
регулировки схождения или развала задних колес
|
6. После
совмещения установочных меток 1 (рис.
16.8) на болте
регулировки схождения или развала задних колес снимите
корректирующий и нижний рычаги.
Проверка
1. Проверьте
втулки на отсутствие износа и повреждений.
2. Проверьте
корректирующий и нижний рычаги на отсутствие деформаций или
повреждений.
3. Проверьте все
болты на отсутствие износа и повреждений.
Установка
Установка
проводится в последовательности, обратной снятию, с учетом
следующего.
Проверьте углы
установки задних колес
