Митсубиси Каризма. Проверка и регулировка углов установки задних колес

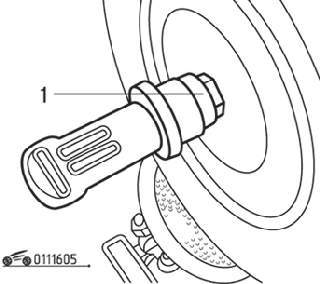

1. Установите
автомобиль на ровную горизонтальную площадку и измерьте углы
установки задних колес.
2. Перед
измерением элементы и детали задней подвески и колеса должны быть
приведены в нормальное техническое состояние.
Схождение
Если величина
схождения не соответствует номинальному значению, проведите ее
регулировку следующим образом:
1. Перед
регулировкой схождения необходимо отрегулировать развал.

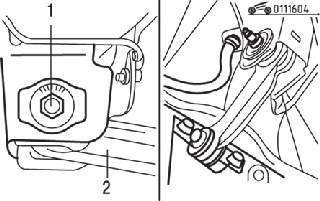

2. Проведите
регулировку схождения задних колес вращением регулировочного болта
(болта крепления на внутренней стороне корректирующего рычага
подвески) (рис.
16.4).
Левая сторона:
вращение болта по часовой стрелке приводит к увеличению схождения.
Правая сторона:
вращение болта по часовой стрелке приводит к уменьшению схождения.
Одно деление шкалы
соответствует перемещению приблизительно на 2,6 мм, что эквивалентно
углу схождения одного колеса 0°16’.
Развал
При отклонении от
номинальной величины проведите регулировку следующим образом:
1. Отсоедините
корректирующий рычаг от продольного рычага задней подвески.
2. Проведите
регулировку развала вращением регулировочного болта (болта крепления
нижнего рычага к задней поперечной балке) (см. рис.
16.4).
Левое колесо:
вращение по часовой стрелке увеличивает развал.
Правое колесо:
вращение по часовой стрелке уменьшает развал.
Одно деление шкалы
приблизительно равно 0°14’.

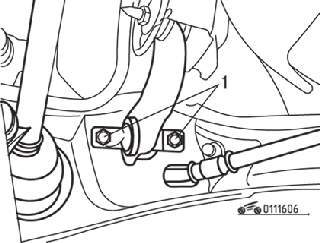

3. Затяните болты
крепления корректирующего рычага к продольному рычагу моментом 34
Н•м (рис.
16.6).
4. После
регулировки развала обязательно отрегулируйте схождение задних колес
