Митсубиси Каризма. Рычаг переключения передач в механической коробке передач

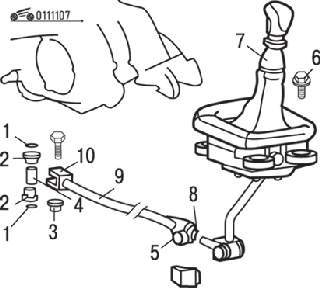

Автомобили с коробками
передач F5MR1 и F5MR2
Снятие
1. Отверните гайку
и извлеките болт крепления тяги 5 (см. рис.
11.7)
переключения передач со стороны рычага переключения передач.
2. Поднимите
защитный чехол рычага переключения передач, отверните болты и
снимите рычаг, потянув вверх.
Установка
Установка
проводится в последовательности, обратной снятию, с учетом
следующего.
1. Проверьте
работу блокировки включения передачи заднего хода.
2. Проверьте
работу рычага переключения передач.
Автомобили с коробками
передач F5M42 и F5MV1
Снятие

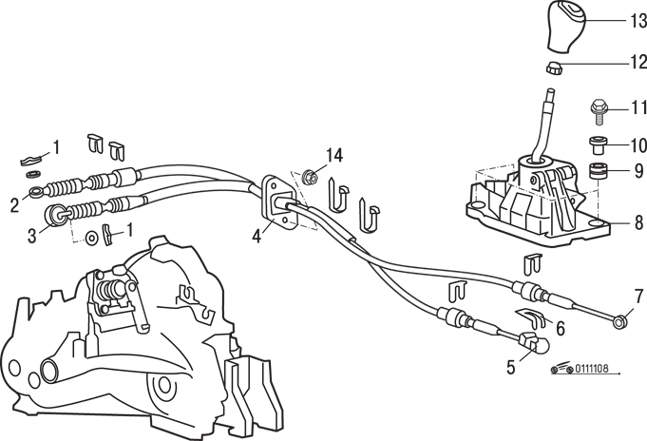

1. Потянув вверх,
снимите рукоятку рычага 13 (см. рис.
11.8)
переключения передач.
2. Снимите втулку
12.
3. Снимите
переднюю напольную консоль в сборе.
4. Отсоедините
трос выбора передач 7 от рычага переключения передач (со стороны
пассажирского салона).
5. Снимите
фиксатор 6 и отсоедините трос 5 переключения передач (со стороны
пассажирского салона).
6. Отверните болты
и снимите рычаг 8 переключения передач в сборе.
7. Снимите
распорную втулку 10.
8. Снимите втулку
9.
Установка
Установка
проводится в последовательности, обратной снятию, с учетом
следующего.
Проверьте работу
рычага переключения передач
