Митсубиси Каризма. Механизм переключения передач в механической коробке передач
Автомобили с коробками
передач F5MR1 и F5MR2
Снятие

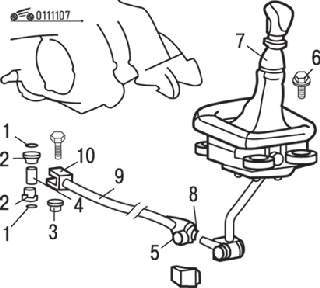

1. Ослабьте
регулировочный болт 8 (рис.
11.7) тяги
переключения передач.
2. Отверните гайку
и извлеките болт крепления тяги 5 переключения передач со стороны
рычага переключения передач.
3. Подвесьте на
проволоке тягу переключения передач в сборе снизу к элементам
трансмиссии автомобиля.
4. Отверните гайку
и извлеките болт крепления тяги 10 переключения передач со стороны
коробки передач.
5. Снимите
кольцевые прокладки 1, втулки тяги 2 переключения передач и гильзу
4.
6. При
необходимости снимите рычаг переключения передач 7 в сборе.
Установка
Установка
проводится в последовательности, обратной снятию, с учетом
следующего.
1. Проверьте
работу блокировки включения передачи заднего хода.
2. Проверьте
работу рычага переключения передач.
Автомобили с коробками
передач F5M42 и F5MV1
Снятие
1. Снимите
воздушный фильтр в сборе.

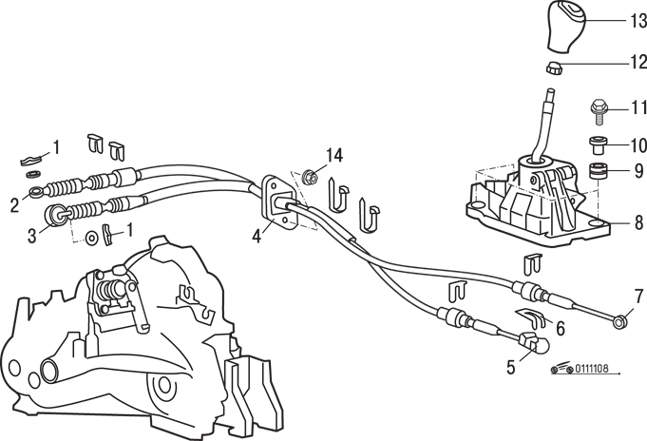

2. Потянув вверх,
снимите рукоятку рычага 13 (рис.
11.8)
переключения передач.
3. Снимите втулку
12.
4. Снимите
переднюю напольную консоль в сборе.
5. Отсоедините
трос 7 выбора передач от рычага переключения передач (со стороны
пассажирского салона).
6. Снимите
фиксатор 6 и отсоедините трос 5 переключения передач (со стороны
пассажирского салона).
7. Извлеките
шплинты 1, отсоедините (со стороны КПП) трос выбора передач 2 и
переключения передач 3 и снимите их.
Установка
Установка
проводится в последовательности, обратной снятию, с учетом
следующего.

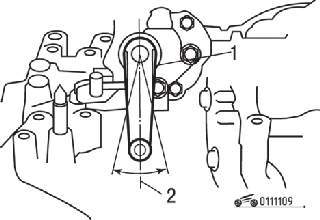

1. Установите
рычаг переключения передач на коробке передач и рычаг переключения
передач в пассажирском салоне в нейтральное положение (рис.
11.9).
2. Со стороны
коробки передач определите по белой и желтой меткам наконечники
тросов переключения передач и выбора передачи и с помощью шплинтов
закрепите их.
3. Переместите
рычаг переключения передач во все рабочие положения и проверьте его
работоспособность: переключения должны быть плавными и без заедания
