Митсубиси Каризма. Механическая коробка передач

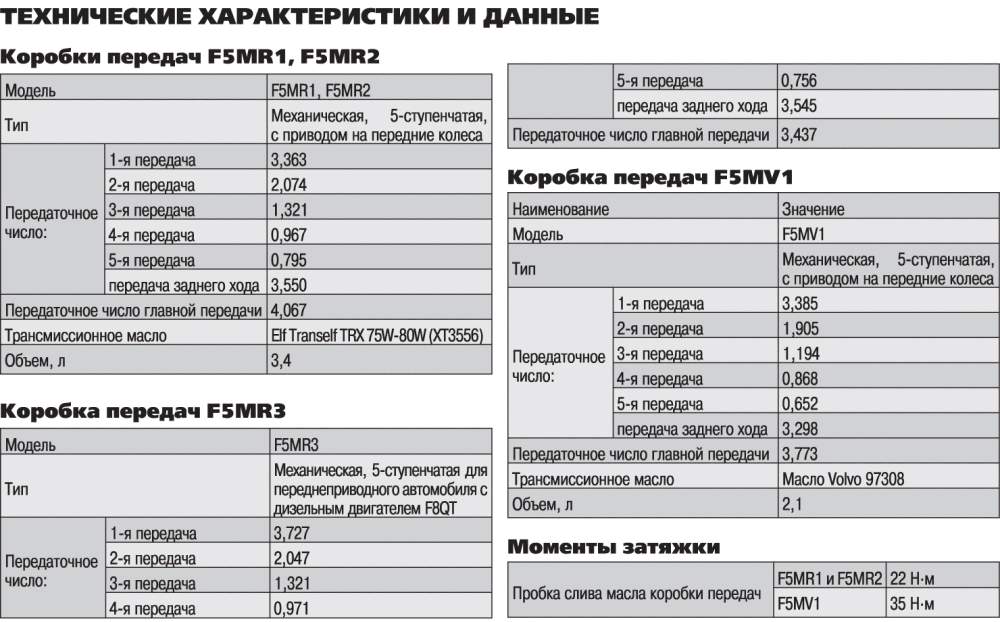

Технические характеристики и данные
Коробка передач размещена в картере из алюминиевого
сплава и прикреплена к левому торцу двигателя. Она состоит из коробки
передач, главной передачи и дифференциала.
Крутящий момент от коленчатого вала двигателя передается через сцепление
к первичному валу коробки передач, на котором установлен ведомый диск
сцепления. От вторичного вала крутящий момент передается к дифференциалу
и на приводные валы.
В нейтральном положении первичный вал и шестерни вторичного вала
вращаются свободно и не передают крутящий момент к дифференциалу.
Механизм переключения передач приводится в действие рычагом,
расположенным на полу автомобиля, при помощи штока переключения.
Механизм переключения передач перемещает соответствующую вилку, которая,
в свою очередь, перемещает синхронизатор и обеспечивает жесткое
соединение шестерни вторичного вала с вторичным валом.
