Митсубиси Каризма. Распределитель зажигания двигателя SOHC





Снятие
Для снятия последовательно выполните следующие операции.

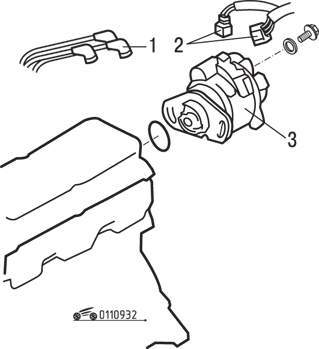

Рис. 9.32. Распределитель зажигания автомобилей с двигателями SOHC: 1 – наконечник высоковольтного провода; 2 – разъем распределителя зажигания; 3 – распределитель зажигания




1. Отсоедините высоковольтные провода 1 (рис. 9.32).


        ПРЕДУПРЕЖДЕНИЕ
При снятии проводов необходимо держаться за наконечник провода, а не за сам провод.


2. Отсоедините электрический разъем распределителя зажигания 2.
3. Отверните винты и снимите распределитель зажигания 3 и уплотнительное кольцо.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
1. Снимите верхнюю крышку ремня привода газораспределительного механизма.


        ПРЕДУПРЕЖДЕНИЕ
Поршень 1-го цилиндра будет находиться в ВМТ в такте сжатия, когда будут также совмещены установочные метки на шкиве распределительного вала и головке цилиндров.

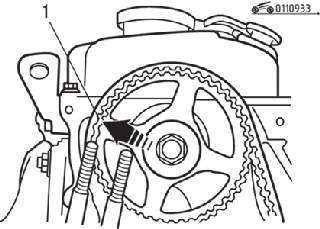

Рис. 9.33. Совмещение установочных меток (1) шкива распределительного вала




2. Вращайте коленчатый вал по часовой стрелке до совмещения установочных меток (рис. 9.33).

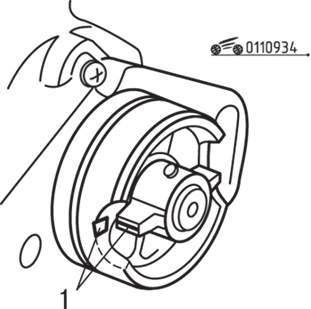

Рис. 9.34. Совмещение установочных меток (1) на роторе и корпусе распределителя зажигания




3. Совместите установочные метки на роторе и корпусе распределителя зажигания и установите распределитель зажигания на двигатель (рис. 9.34).


Разборка

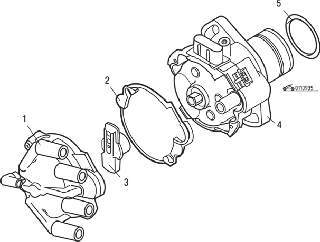

Рис. 9.35. Элементы распределителя зажигания автомобилей с двигателями SOHC: 1 – крышка; 2 – ротор; 3 – уплотнительная прокладка; 4 – корпус; 5 – кольцевая прокладка




1. Отверните винты и снимите крышку распределителя зажигания 1 (рис. 9.35) и уплотнительную прокладку 3.
2. Потянув, снимите ротор распределителя зажигания 2.
3. Снимите кольцевую прокладку 5.


Проверка
1. Очистите детали распределителя зажигания чистым керосином и высушите их.
2. Проверьте состояние контактов прерывателя. Проверьте крышку распределителя зажигания на наличие коррозии и обгорания электродов. Проверьте плавность перемещения угольного контакта и величину его выступания.
3. При наличии обгорания контакта ротора распределителя замените ротор распределителя.
4. Убедитесь в отсутствии трещин на крышке.


Сборка
Сборка проводится в последовательности, обратной разборке
