Митсубиси Каризма. Шланги и труба системы охлаждения
Снятие
1. Слейте
охлаждающую жидкость из системы охлаждения.
2. Снимите ремень
привода газораспределительного механизма.
3. Снимите
воздушный фильтр и воздушный впускной патрубок.
4. Снимите
распределитель зажигания на двигателях с одним верхним
распределительным валом (SOНC).
 |

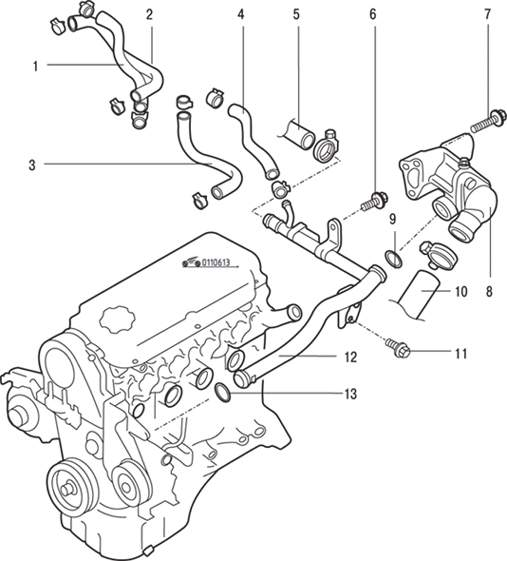

Рис. 6.13.
Шланги и труба системы охлаждения: 1 – шланг системы
охлаждения двигателя DOHC; 2 – шланг системы
охлаждения двигателя DOHC; 3 – шланг системы
охлаждения двигателя SOHC; 4 – шланг системы
охлаждения двигателя SOHC; 5 – соединение шланга
отопителя; 6 – болт, 12–15 Н•м; 7 – болт, 22–25 Н•м;
8 – корпус термостата в сборе; 9 – прокладка; 10 –
соединение нижнего шланга радиатора; 11 – болт,
12–15 Н•м; 12 – подводящая труба системы охлаждения
в сборе; 13 – прокладка
|
5. Ослабьте хомут
и отсоедините нижний шланг радиатора 10 (рис.
6.13). Перед
отсоединением шланга радиатора нанесите установочные метки на шланг
и хомут.
6. Выверните болты
и снимите корпус 8 термостата в сборе и прокладку 9.
7. Ослабьте хомут
и отсоедините шланг 5 отопителя.
8. Ослабьте хомут
и отсоедините шланг 1 или 4 системы охлаждения.
9. Ослабьте хомут
и отсоедините шланг 2 или 3 системы охлаждения.
10. Ослабьте хомут
и отсоедините подводящую трубу 12 системы охлаждения в сборе и
прокладку 13.
Установка
Установка
проводится в последовательности, обратной снятию, с учетом
следующего.
 |

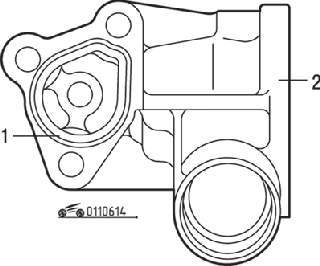

Рис. 6.14.
Место нанесения герметика (1) на фланец термостата
(2)
|
1. При установке
термостата, равномерно выдавливая из тюбика герметик Mitsubishi
Genuine Part №MD970389, нанесите его так, чтобы не было ни излишка
герметика, ни его пропусков (рис.
6.14).
2. Наденьте
прокладку на подводящую трубу системы охлаждения и нанесите на ее
наружную поверхность немного охлаждающей жидкости или воды.
|
ПРЕДУПРЕЖДЕНИЕ
Не допускайте
попадания моторного масла и консистентной смазки на
поверхность прокладки.
|
3. Наденьте до
упора каждый шланг на штуцеры патрубков (штуцер впускного патрубка).
4. Перед
подсоединением шлангов совместите ранее нанесенные установочные
метки на шланге и хомуте.
5. Проверьте
шланги и трубу системы охлаждения на отсутствие трещин, повреждений
или засорения. При обнаружении неисправностей замените
соответствующие детали.
6. Залейте
охлаждающую жидкость в систему охлаждения.
7. Установите
ремень привода газораспределительного механизма.
8. Установите
воздушный фильтр и воздушный впускной патрубок.
9. Установите
распределитель зажигания на двигатели с одним верхним
распределительным валом (SOНC).
