Митсубиси Каризма. Многофункциональный центральный дисплей

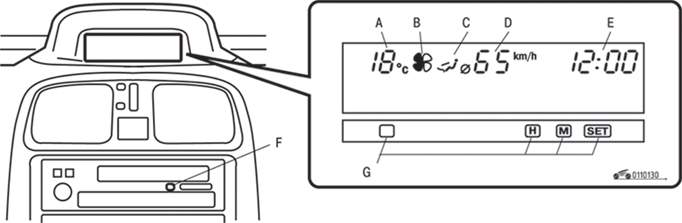

Рис. 1.30. Многофункциональный центральный дисплей: А – температура наружного воздуха/установленная температура; В – скорость вентилятора; С – режим вентиляции; D – средний расход топлива; Е – электронные часы; F – выключатель «DISP» («Дисплей», на автомобилях с оригинальной аудиосистемой Mitsubishi); G – кнопка регулировки яркости свечения показаний и выбора единиц измерения пути

Когда ключ зажигания находится в положении «АСС» («Дополнительное оборудование»), на центральном дисплее высвечиваются показания температуры наружного воздуха и текущего времени. Когда ключ зажигания находится в положении «ON» («ВКЛ.»), то кроме этих показаний на дисплее высвечивается средний расхода топлива. Если в автомобиле установлен кондиционер, то в этом случае высвечиваются также установленная температура, скорость вентилятора и режим вентиляции (направление воздушных потоков) (рис. 1.30).

На автомобилях, на которых не установлена аудиосистема фирмы Mitsubishi, приводятся лишь данные о среднем расходе топлива.

На автомобилях с установленной аудиосистемой фирмы Mitsubishi, помимо данных о среднем расходе топлива, нажимая кнопку DISP («дисплей») аудиосистемы, можно получить данные о запасе хода автомобиля и его средней скорости.

Яркость свечения показаний и единицы измерения пути (километры или мили) можно изменить по желанию. Если система не в состоянии оценить значение средней скорости, запаса хода и среднего расхода топлива, на экране высвечивается «– – –».

Показания на дисплее изменяются в зависимости от дорожных условий (состояния дороги, манеры вождения и т.п.). Эта информация ориентировочная, поскольку отображенные данные могут отличаться от фактических.

Температура наружного воздуха

На дисплее показана температура воздуха А (см. рис. 1.30) за бортом автомобиля. Если температура опускается ниже примерно 3 °С, раздается предупреждающий сигнал, и показание на дисплее мигает в течение 5 с.

Диапазон измерения наружной температуры составляет от –40 °С до +70 °С.

Если температура окружающей среды выходит за пределы измерения (ниже –40 °С или выше +70 °С), то на дисплее высвечиваются символы «LO °C» или «НI °С».

Электронные часы

Текущее время можно установить в следующих режимах:

1) на автомобилях с оригинальной аудиосистемой Mitsubishi: «Auto mode» (автоматический режим) и «Manual mode» (ручной режим);

2) на автомобилях без оригинальной аудиосистемы Mitsubishi:

только «Manual mode» (ручной режим).

Выбор автоматического или ручного режима установки времени (только для автомобилей с оригинальной аудиосистемой Mitsubishi) проводится в следующем порядке:

– выключите радиоприемник;

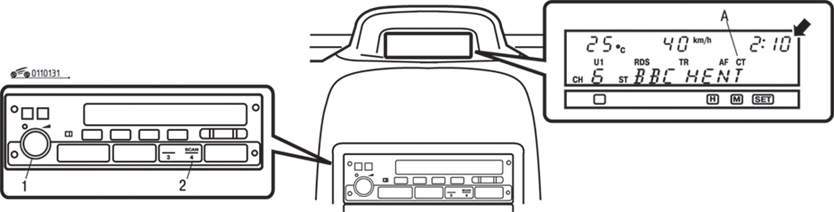

Рис. 1.31. Электронные часы: 1 – кнопка включения радиоприемника; 2 – кнопка сканирования и запоминания частоты станции; А – символ включения автоматического режима настройки

– включите вновь радиоприемник, нажимая кнопку 2 (рис. 1.31) запоминания частоты станции.

Если на дисплее изображена надпись «СТ», то включен автоматический режим настройки («Auto mode»). Если данная надпись не высвечивается на дисплее, то включен ручной режим настройки.

Текущее время установливается нажатием кнопок по следующей схеме:

1. Выключите радиоприемник.

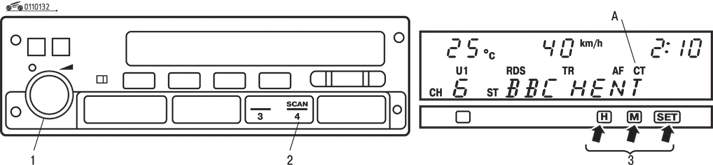

Рис. 1.32. Установка текущего времени в ручном режиме: 1 – кнопка включения радиоприемника; 2 – кнопка сканирования и запоминания частоты станции; 3 – кнопки установки времени; А – символ включения автоматического режима настройки

2. Нажимая на кнопку 2 (рис. 1.32) запоминания частоты станции, включите вновь радиоприемник. Символ «СТ» на дисплее исчезнет, что означает, что выбран режим ручной установки времени.

3. Установите время, нажимая для этого соответствующие кнопки:

Н – установка часов;

М – установка минут;

SET – сброс показаний минут на ноль.

Например:

10:30 – 11:29 сбрасывается на 11:00;

11:30 – 12:29 сбрасывается на 12:00.

Режим работы дисплея

На автомобилях с установленной оригинальной аудиосистемой Mitsubishi при нажатии кнопки «DISP» («Дисплей») на дисплее могут высвечиваться, помимо среднего расхода топлива, также запас хода автомобиля и средняя скорость движения. При повороте ключа зажигания в положение «ON» («ВКЛ.») на дисплее последовательно высвечиваются данные трех показателей (средний расход топлива – запас хода автомобиля – средняя скорость), а затем изображение на дисплее возвращается в предыдущее состояние, которое было перед последним поворотом ключа зажигания в положение «OFF» («ВЫКЛ.»).

Если нажать на кнопку «DISP» («Дисплей») в процессе смены режимов, описанном выше, то смена режимов остановится и на дисплее будет высвечен тот показатель (режим), который был на дисплее перед последним поворотом ключа зажигания в положение «OFF» («ВЫКЛ.»).

Выбор режима дисплея (только для автомобилей с оригинальной аудиосистемой Mitsubishi)

На автомобилях с установленной аудиосистемой Mitsubishi всякий раз при легком нажатии на кнопку «DISP» («Дисплей») в течение менее 2 с изменяется режим работы дисплея в следующей последовательности:

Рис. 1.33. Расположение кнопки «DISP» («Дисплей»)

средний расход топлива – запас хода автомобиля – средняя скорость автомобиля (рис. 1.33).

Средний расход топлива

На дисплее высвечивается средний расход топлива (L/100 km или mpg –миль на галлон) начиная с момента сброса показаний. Если надо начать измерение снова, сбросьте показания дисплея – на нем будет высвечиваться средний расход топлива начиная с данного момента.

Сброс (обнуление) показаний центрального дисплея

Для автомобилей без оригинальной аудиосистемы Mitsubishi

Нажмите на кнопку А (рис. 1.34) и удерживайте ее нажатой более 2 с.

Рис. 1.34. Расположение кнопки (А) сброса (обнуления) показаний центрального дисплея

Для автомобилей с оригинальной аудиосистемой Mitsubishi

Нажмите на кнопку «DISP» («Дисплей») и удерживайте ее нажатой более 2 с.

При повороте ключа зажигания в положение «ON» («ВКЛ.») на дисплей будет выведен средний расход топлива, соответствующий моменту последнего выключения зажигания.

Запас хода автомобиля

Рис. 1.35. Расположение символа запаса хода автомобиля

На автомобилях с установленной оригинальной аудиосистемой Mitsubishi на дисплее высвечивается запас хода, то есть расстояние (в км или милях), которое может проехать автомобиль на оставшемся в баке топливе (рис. 1.35).

Когда на дисплее высвечивается показание запаса хода автомобиля, то, если запаса хода остается менее чем на 50 км (30 миль), раздается предупреждающий сигнал и дисплей начинает мигать. В этом случае при первой же возможности заправьте автомобиль топливом. Даже если на дисплее в данный момент высвечивается другой показатель, отличный от запаса хода, то при уменьшении запаса хода до 50, 25 и 10 км (либо 30, 15 и 6 миль) раздастся предупреждающий сигнал и в течение 5 с на дисплей выводятся показания запаса хода. Затем на дисплее вновь появляется текущий показатель.

Средняя скорость

На автомобилях с оригинальной аудиосистемой Mitsubishi на дисплее приводятся данные о средней скорости автомобиля D (см. рис. 1.30). Данный показатель определяет среднюю скорость движения автомобиля (в километрах в час или в милях в час) с момента последнего сброса показаний дисплея. При желании можно измерить среднюю скорость движения от любого промежуточного момента времени во время поездки.

Для сброса показаний дисплея нажмите на кнопку «DISP» («Дисплей») и удерживайте ее нажатой более 2 с.

Регулировка яркости дисплея

Для включения функции регулировки яркости нажимайте одновременно на кнопку А (см. рис. 1.34) и кнопку Н установки времени.

Чтобы отрегулировать яркость, нажимая на кнопки Н или М установки времени, передвиньте курсор на дисплее (рис. 1.36):

Рис. 1.36. Расположение кнопок установки времени для изменения яркости дисплея: Н – уменьшение яркости; М – увеличение яркости

Н – уменьшение яркости;

М – увеличение яркости.

Для фиксации выбранного уровня яркости нажмите на кнопку «SET» установки времени («установка»). Дисплей вернется в исходное состояние.

Чтобы выйти из режима регулировки яркости до ее завершения, нажмите на кнопку А (см. рис. 1.34).

Если в процессе регулировки кнопка «SET» («Установка») не нажималась в течение 15 с или более, то текущий уровень яркости будет установлен автоматически. Затем дисплей вернется в исходное состояние.

Выбор единиц измерения, отображаемых на дисплее

Первоначально в качестве единиц измерения скорости и расхода топлива для показаний дисплея выбраны соответственно км/ч и л/100. Для выбора единицы измерения «mile» (миля) выполните следующие действия.

На автомобилях без оригинальной аудиосистемы Mitsubishi можно заменить км на мили или наоборот только в показаниях среднего расхода топлива.

Для включения режима выбора единицы измерения, удерживая нажатой кнопку А (см. рис. 1.34), нажмите на кнопку М установки времени. На дисплее появится изображение текущей выбранной единицы измерения.

Для изменения единицы измерения скорости используйте кнопки Н (км) или М (мили) установки времени и затем для фиксации настройки нажмите кнопку «SET» («Установка»).

Если в качестве единицы измерения был выбран километр, то необходимо выбрать единицу измерения расхода топлива путем непрерывного нажатия на кнопку Н или М. На дисплее появится текущая единица измерения.

Для выбора единицы измерения расхода топлива используйте кнопки Н (л/100 км) или М и затем нажмите кнопку «SET» («Установка») для фиксации настройки.

После окончания настройки нажмите кнопку «SET» («Установка»).

Дисплей вернется в исходное состояние.

Если выбрана М (миля), то расход топлива будет автоматически показан в mpg (мили на один галлон).

Чтобы выйти из режима выбора единиц измерения до ее окончания, нажмите на кнопку А (см. рис. 1.34).

Во время процедуры выбора единиц измерения на дисплее не высвечиваются температура наружного воздуха и время.

Если в процессе выбора единиц измерения кнопка «SET» («Установка») не нажималась более 15 с, то выбранные единицы измерения установятся автоматически. Затем дисплей вернется в исходное состояние.
