Митсубиси Кольт. Тормозные колодки барабанных тормозов - замена



Митсубиси Кольт. Тормозные колодки барабанных тормозов - замена

1. Поднимите автомобиль и снимите задние колеса.
2. Снимите автомобиль с ручного тормоза.
3. Снимите тормозной барабан.
Precis и Colt, Lancer, Mirage (модели 1988 года выпуска и раньше)

12.7 Тормозные колодки барабанных тормозов - замена Митсубиси Кольт
6.4а Элементы заднего барабанного тормоза (модели Colt, Lancer, Mirage и Precis 1988 года выпуска и раньше)
1. Щиток
2. Пружина
3. Регулятор
4. Рычаг ручного тормоза
5. Тормозные колодки
6.
Поршень
7.
Колесный цилиндр
8. Штифт
9. Прижимная пружина
10. Крепежная пружина
11. Возвратная пружина
12. Крепление
13. Выпускной винт
14. Чехол




12.7 Тормозные колодки барабанных тормозов - замена Митсубиси Кольт
6.4б Перед снятием элементов тормоза, очистите их чистящей жидкостью тормозов и высушите их



12.7 Тормозные колодки барабанных тормозов - замена Митсубиси Кольт
6.4в Снимите крепление



12.7 Тормозные колодки барабанных тормозов - замена Митсубиси Кольт

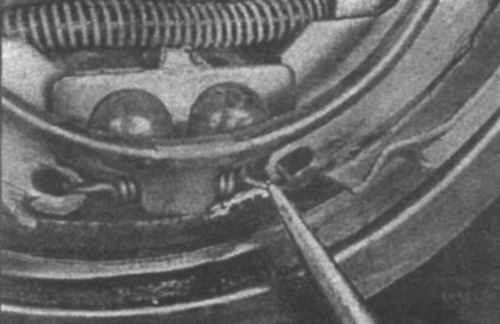

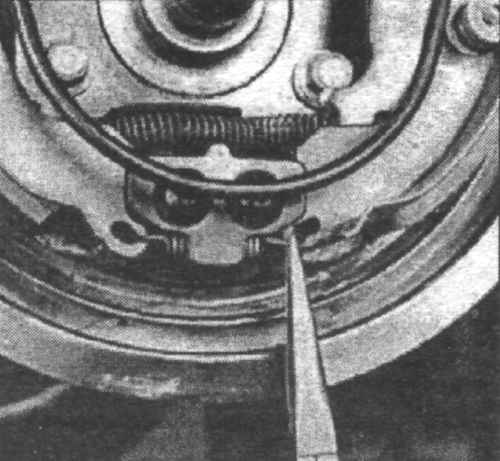

6.4г При помощи тонкогубцев отсоедините пружину от колодок



12.7 Тормозные колодки барабанных тормозов - замена Митсубиси Кольт
6.4д Отсоедините возвратную пружину от колодок



12.7 Тормозные колодки барабанных тормозов - замена Митсубиси Кольт
6.4е Снимите прижимные пружины с тормозных колодок



12.7 Тормозные колодки барабанных тормозов - замена Митсубиси Кольт

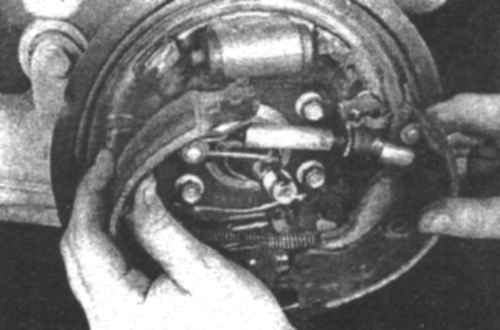

6.4ж Снимите тормозные колодки и регулятор



12.7 Тормозные колодки барабанных тормозов - замена Митсубиси Кольт

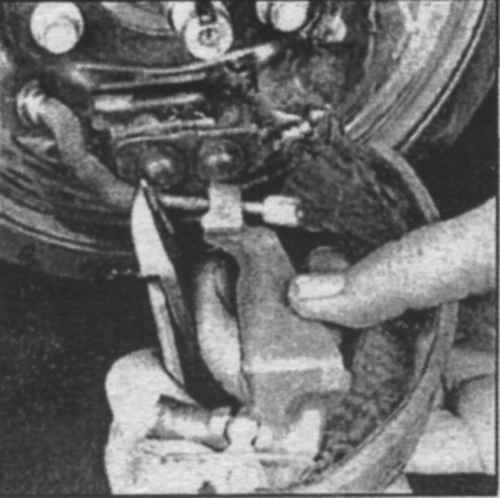

6.4з Отсоедините тросик ручного тормоза от рычага ручного тормоза - для этого отведите оплетку тросика назад и отсоедините тросик от рычага



12.7 Тормозные колодки барабанных тормозов - замена Митсубиси Кольт
6.4и Отсоедините тормозные колодки друг от друга


12.7 Тормозные колодки барабанных тормозов - замена Митсубиси Кольт

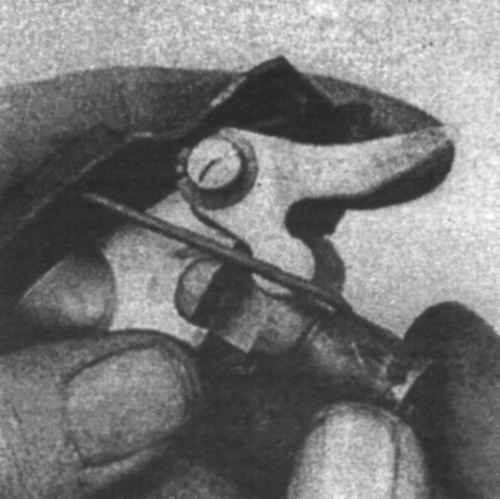

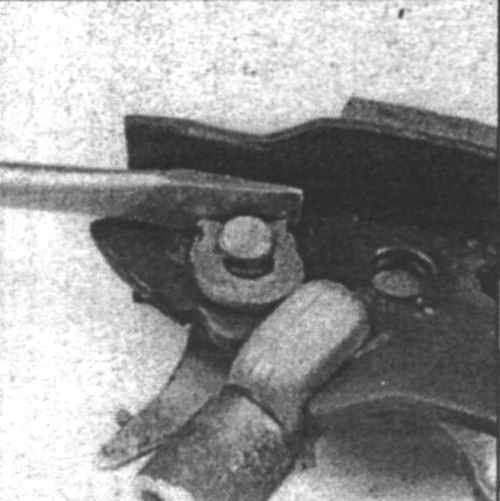

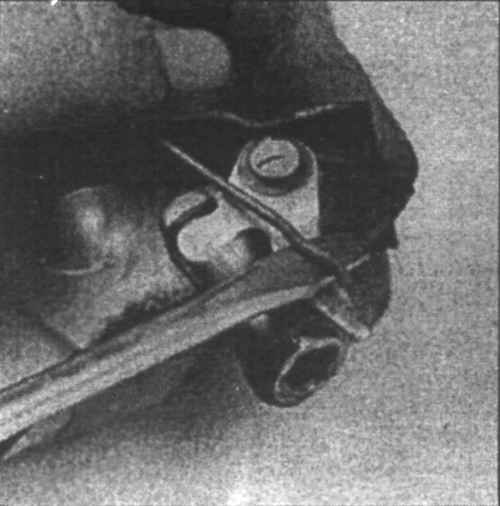

6.4к Снимите С-образный зажим с оси рычага ручного тормоза (снимите зажим только со стороны, противоположной рычагу)



12.7 Тормозные колодки барабанных тормозов - замена Митсубиси Кольт
6.4л Отсоедините пружину от регулятора...



12.7 Тормозные колодки барабанных тормозов - замена Митсубиси Кольт

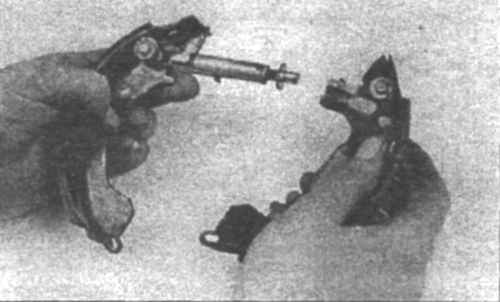

6.4м ...затем снимите наконечник регулятора



12.7 Тормозные колодки барабанных тормозов - замена Митсубиси Кольт

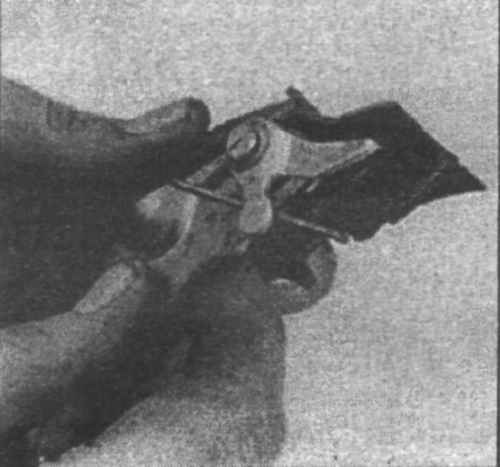

6.4н Отсоедините рычаг ручного тормоза от задней тормозной колодки - установите рычаг на новую колодку и закрепите его при помощи Сообразного зажима



12.7 Тормозные колодки барабанных тормозов - замена Митсубиси Кольт
6.4о Отсоедините пружину от регулировочного винта



12.7 Тормозные колодки барабанных тормозов - замена Митсубиси Кольт

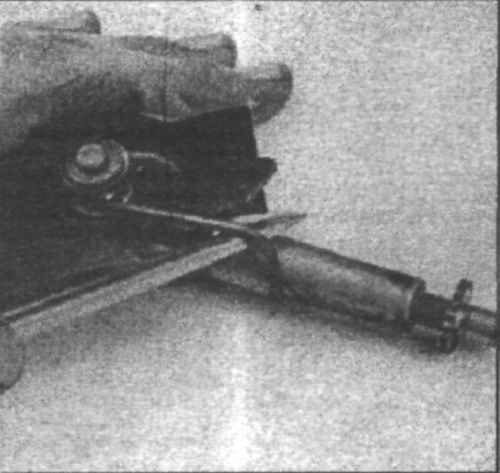

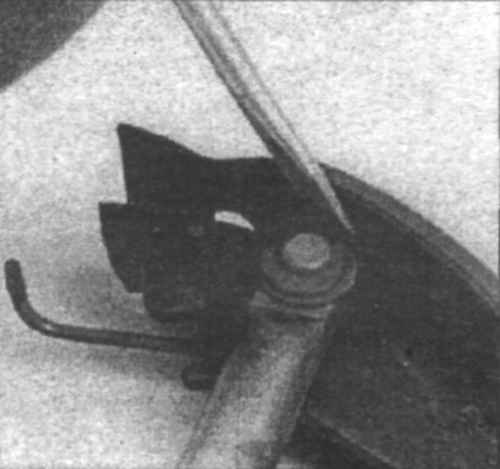

6.4п Снимите С-образный зажим с обратной стороны передней колодки, затем снимите регулировочный винт



12.7 Тормозные колодки барабанных тормозов - замена Митсубиси Кольт

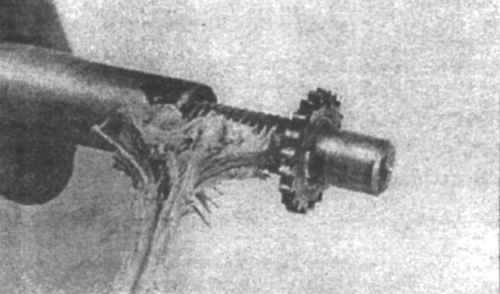

6.4р Очистите регулировочный винт и смажьте многофункциональной смазкой резьбу - подсоедините регулятор к новой передней колодке и закрепите его при помощи С-образного зажима



12.7 Тормозные колодки барабанных тормозов - замена Митсубиси Кольт
6.4с Смажьте тонким слоем высокотемпературной смазки участки на щитке, касающиеся тормозных колодок



12.7 Тормозные колодки барабанных тормозов - замена Митсубиси Кольт
6.4т Подсоедините тросик ручного тормоза к рычагу ручного тормоза



12.7 Тормозные колодки барабанных тормозов - замена Митсубиси Кольт

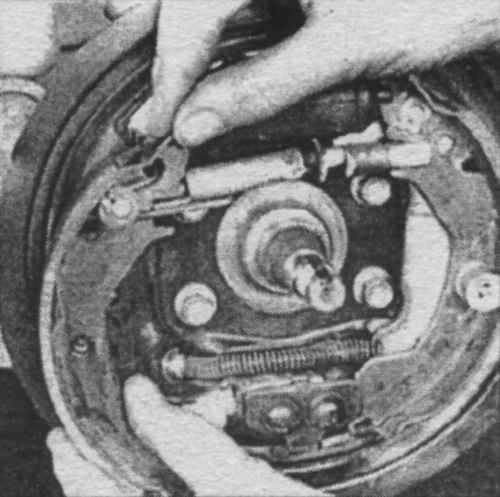

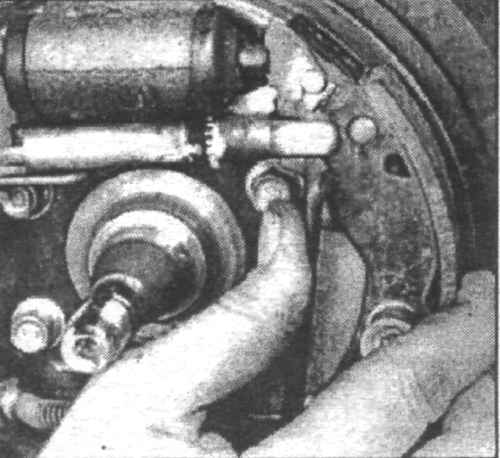

6.4у Установите заднюю колодку на щиток тормоза и установите прижимную пружину



12.7 Тормозные колодки барабанных тормозов - замена Митсубиси Кольт

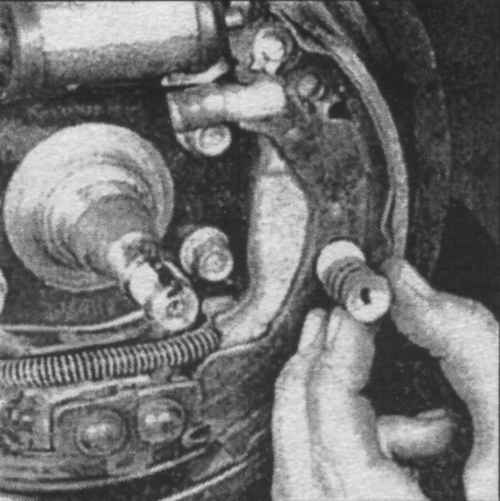

6.4ф Установите переднюю колодку на щиток и установите прижимную пружину



12.7 Тормозные колодки барабанных тормозов - замена Митсубиси Кольт
6.4х Установите возвратную пружину



12.7 Тормозные колодки барабанных тормозов - замена Митсубиси Кольт
6.4ц Установите крепежную пружину на колодки



12.7 Тормозные колодки барабанных тормозов - замена Митсубиси Кольт

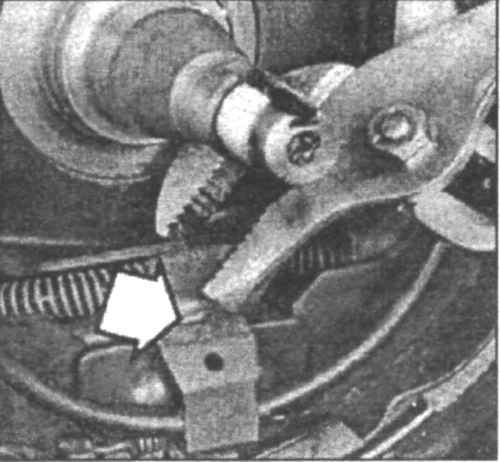

6.4ч Подцепите пружину зажима под креплением колодок, и загните ее сверху крепления (указано стрелкой) так, чтобы она попала в паз на зажиме



4. Проверьте и замените тормозные колодки, руководствуясь фотографиями 6.4а, 6.4б, 6.4в, 6.4г, 6.4д, 6.4е, 6.4ж, 6.4з, 6.4и, 6.4к, 6.4л, 6.4м, 6.4н, 6.4о, 6.4п, 6.4р, 6.4с, 6.4т, 6.4у, 6.4ф, 6.4х, 6.4ц, 6.4ч
Precis и Colt, Lancer, Mirage (1989 года выпуска и позже), Cordia/Tredia, Galant
5. Очистите тормоз.

12.7 Тормозные колодки барабанных тормозов - замена Митсубиси Кольт

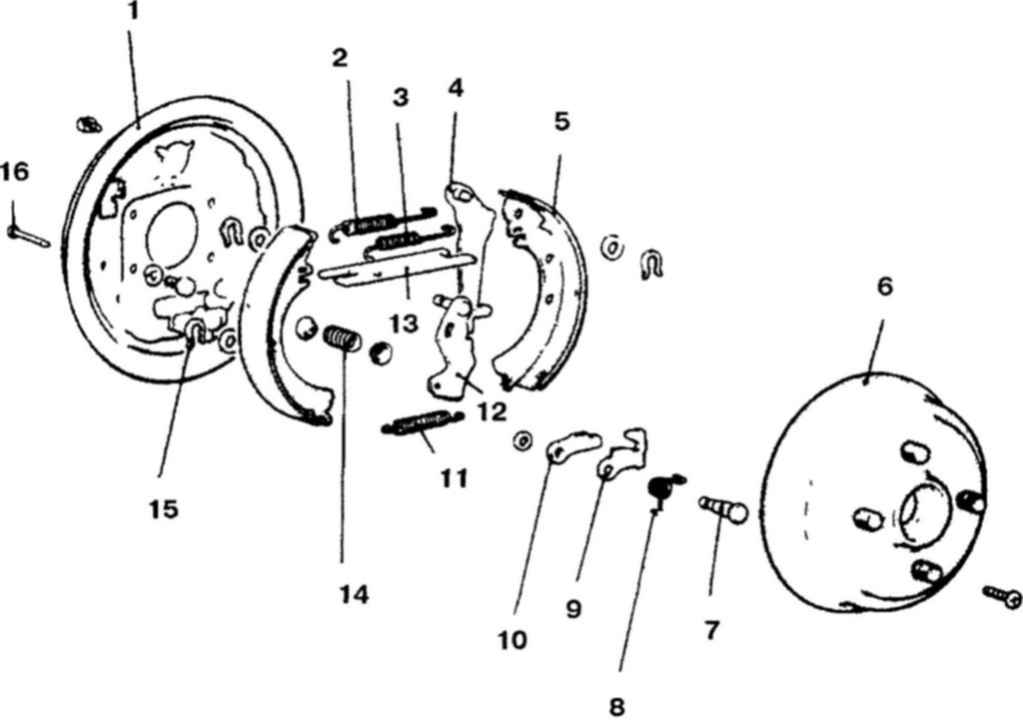

6.6а Элементы заднего барабанного тормоза (модели Cordia/Tredia)
1  Щиток тормоза
2  Возвратная пружина
3  Пружина
4  Рычаг ручного тормоза
5  Тормозная колодка
6 Тормозной барабан
7. Штифт
8. Пружина
9. Ограничитель
10 Защелка
11. Крепежная пружина
12. Регулировочный рычаг
13. Распорка
14  Прижимная пружина
15  Крепление
16  Штифт



12.7 Тормозные колодки барабанных тормозов - замена Митсубиси Кольт

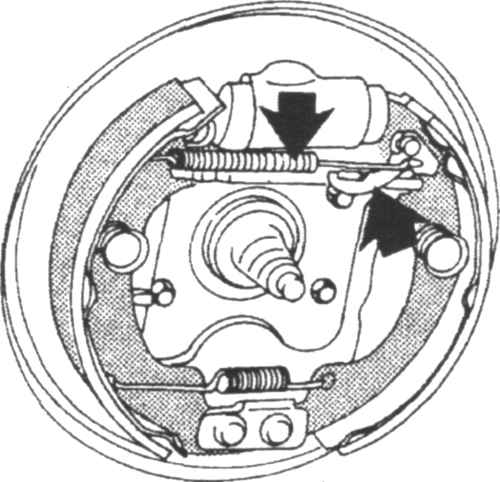

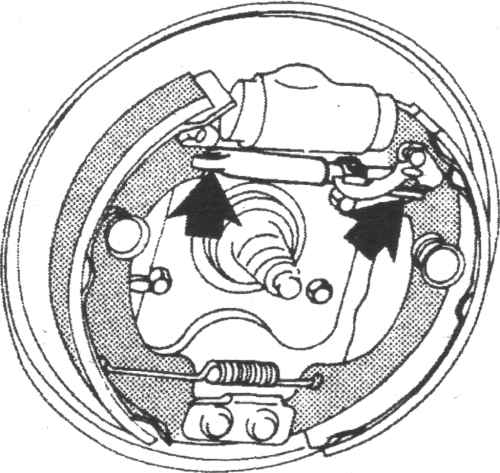

6.6в Отсоедините пружину регулятора, затем снимите пружину и рычаг (указаны стрелками)



6.  Отсоедините пружину от регулятора или рычага регулятора (в зависимости от модели) и снимите рычагу и пружину (6.6а, 6.6б и 6.6в).
7.  Разведите колодки в стороны и снимите регулятор.
8. Снимите возвратную пружину.
9.  Снимите прижимные пружины тормозных колодок.
10.  Снимите переднюю колодку со щитка тормоза, затем отсоедините тросик ручного тормоза от рычага.
11.  Очистите регулировочный винт и смажьте его резьбу многофункциональной смазкой (6.4р).
12.  Смажьте тонким слоем высокотемпературной смазки участки на щитке, касающиеся тормозных колодок (6.4с).
13. Установите рычаг ручного тормоза на новую заднюю тормозную колодку (6.4к).
14. Подсоедините тросик к рычагу ручного тормоза и установите заднюю колодку на щиток. Установите прижимную пружину.
15. Установите переднюю колодку на щиток и установите прижимную пружину.
16. Установите возвратную пружину на колодки.

12.7 Тормозные колодки барабанных тормозов - замена Митсубиси Кольт
6.17 Проверьте, чтобы вырезы регулятора (или распорки) попали в вырезы на колодках



17.  Разведите колодки в стороны и установите регулятор (6.17).
18. Установите рычаг регулятора и пружину.
Все модели

12.7 Тормозные колодки барабанных тормозов - замена Митсубиси Кольт
6.19 Максимально допустимый диаметр тормозного барабана указан на поверхности барабана



19.  Перед установкой проверьте тормозной барабан на наличие трещин, царапин или пятен. Максимально допустимый диаметр барабана указан на самом барабане (6.19).
20. Установите тормозной барабан и отрегулируйте подшипники заднего колеса.
21.  Установите колесо и опустите автомобиль на землю.
22. Поставьте автомобиль на ручной тормоз и выжмите педаль тормоза несколько раз, чтобы отрегулировать положение тормозных колодок.
