Митсубиси Кольт. Тормозные накладки дисковых тормозов (передних и задних) - замена



Митсубиси Кольт. Тормозные накладки дисковых тормозов (передних и задних) - замена

1. Откачайте тормозную жидкость из бачка
2. Поставьте автомобиль на ручной тормоз Поднимите автомобиль
3. Снимите колеса
4. Осмотрите поверхность тормозного диска

12.4 Тормозные накладки дисковых тормозов (передних и задних) - замена Митсубиси Кольт

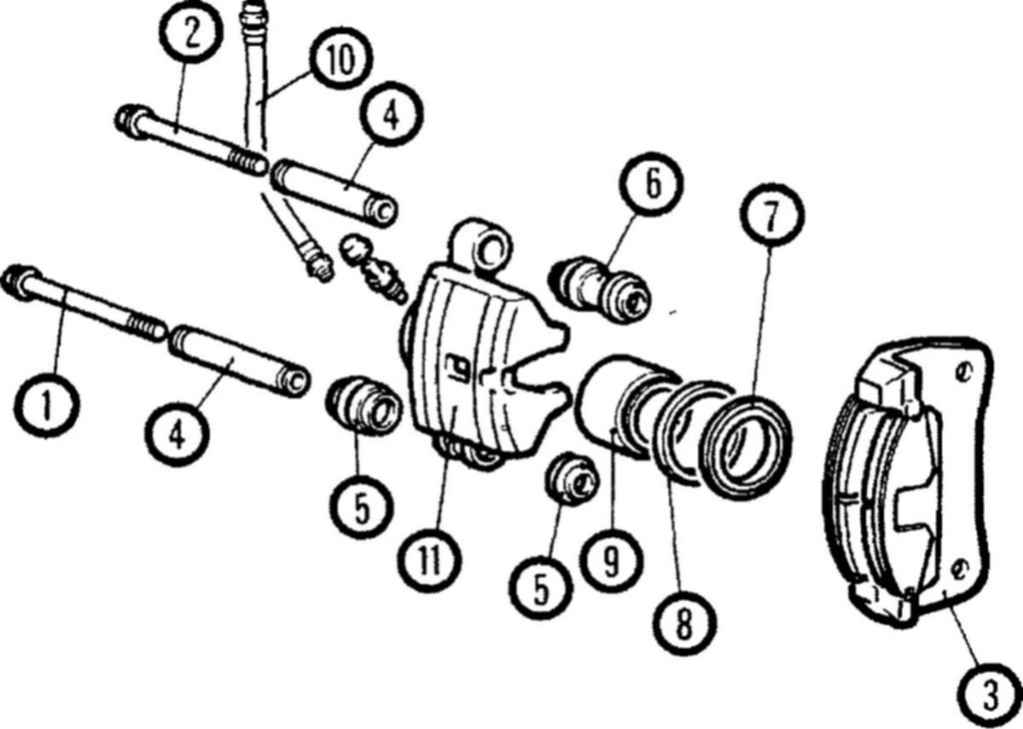

3.5а Суппорт переднего тормоза - PFS15 (модели Colt, Lancer, Mirage)
1. Болт
2. Болт
3. Кронштейн суппорта (с накладками и креплениями)
4. Втулка
5. Чехол Б. Втулка
7. Пылезащитный колпачок
8. Уплотнение
9. Поршень
10.
Тормозной шланг
11. Суппорт



12.4 Тормозные накладки дисковых тормозов (передних и задних) - замена Митсубиси Кольт

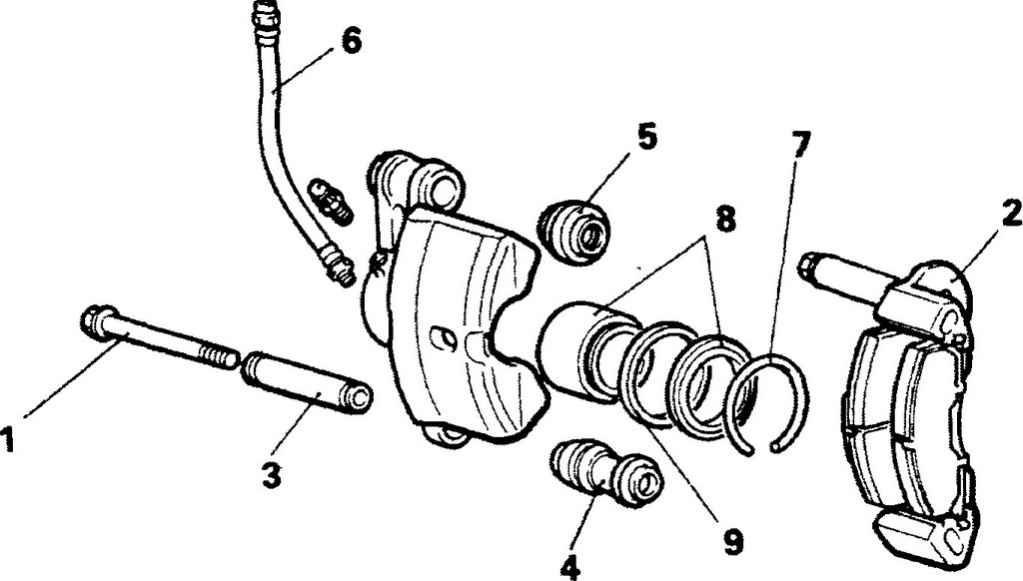

3.5б Суппорт переднего тормоза - AD54, модель AD60 аналогична (модели Cordia/Tredia/Galant без
Турбонаддува)
1.
Палец
2. Кронштейн
3. Втулка
4. Чехол
5.
Чехол
6. Тормозной шланг
7. Кольцо
8. Поршень и пылезащитный колпачок
9. Уплотнение поршня



12.4 Тормозные накладки дисковых тормозов (передних и задних) - замена Митсубиси Кольт

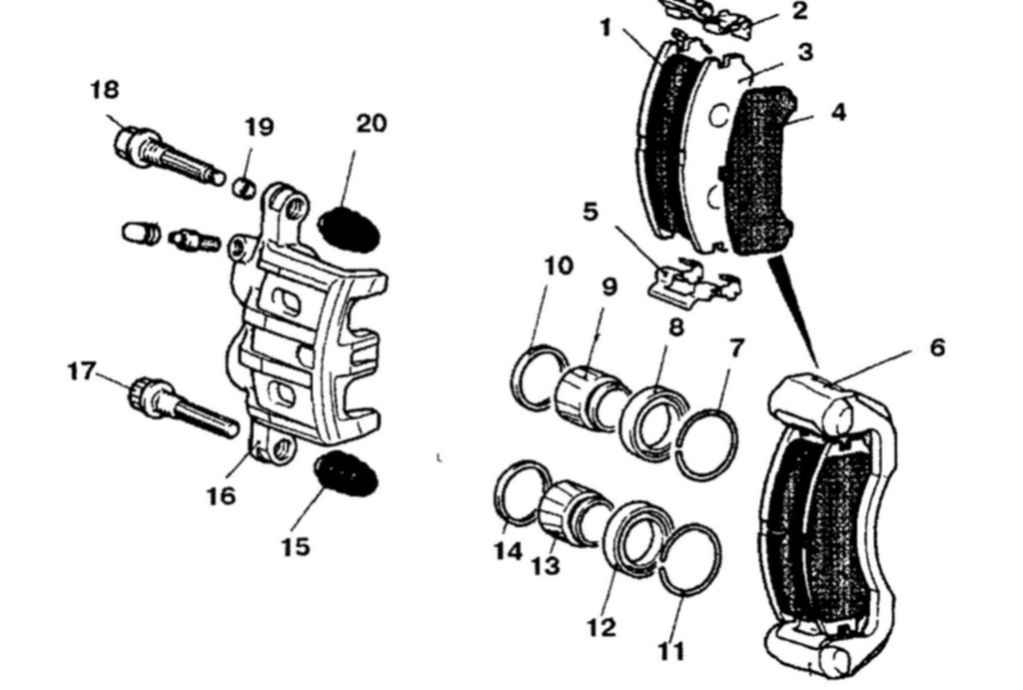

3.5в Суппорт переднего тормоза - модели Galant с турбонаддувом 1991 года выпуска и позже
1  Внутренняя накладка
2  Крепление
3  Внешняя накладка
4  Накладка
5  Крепление
6  Кронштейн
7  Крепежное кольцо
8 Чехол
9 Поршень
10 Уплотнение
11 Крепежное кольцо
12 Чехол
13 Поршень
14 Уплотнение
15 Чехол
16 Суппорт
17 Палец
18 Палец
19 Втулка
20 Чехол



12.4 Тормозные накладки дисковых тормозов (передних и задних) - замена Митсубиси Кольт

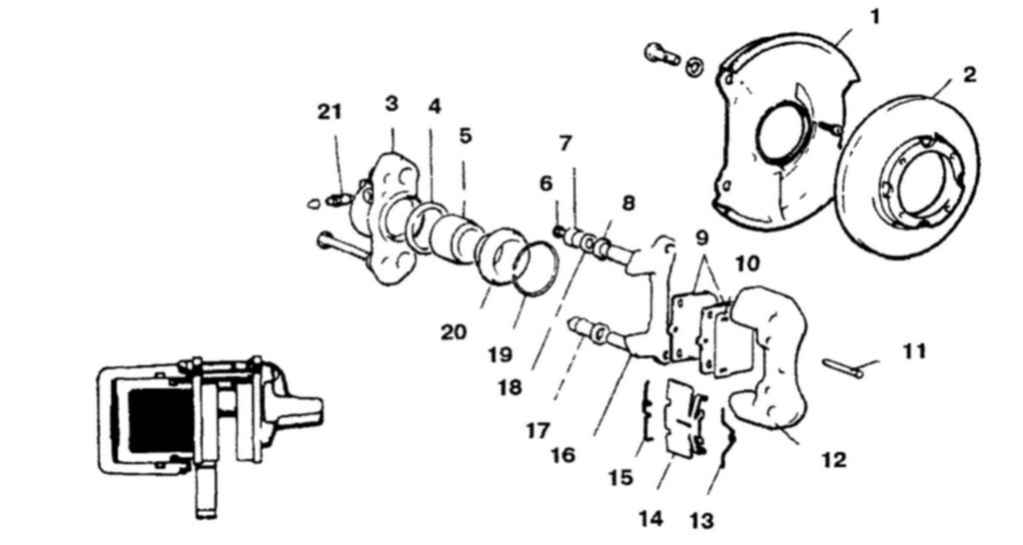

3.5г Суппорт переднего тормоза - суппорт Sumitomo (модели Precis)
1  Пылезащитный экран
2  Тормозной диск
3  Суппорт
4  Уплотнение
5  Поршень
6  Заглушка
7  Колпачок
8 Уплотнение
9 Накладки
10 Противошумовая накладка
11 Штифт
12 Внешний суппорт
13 Зажим
14 Защитная пластинка
15 Зажим
16 Кронштейн
17 Втулка
18 Крепежное кольцо
19 Крепежное кольцо
20 Уплотнение
21 Выпускной винт



12.4 Тормозные накладки дисковых тормозов (передних и задних) - замена Митсубиси Кольт

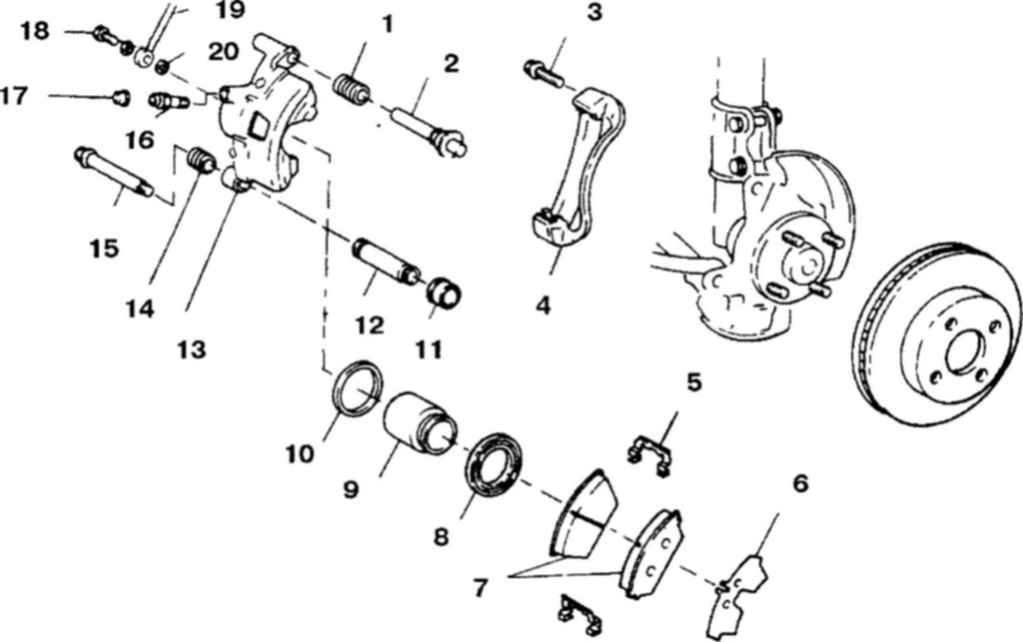

3.5д Суппорт переднего тормоза - суппорт Tokico (модели Precis)
1   Чехлы
2  Палец
3  Болт
4  Кронштейн
5  Пружина
6  Накладка
7  Тормозные накладки
8  Чехлы
9  Поршень
10  Уплотнение
11   Чехлы
12  Втулка
13  Cyппортi
14  Втулка
15  Болт
16  Выпускной винт
17  Колпачок
18  Соединительный болт
19  Шланг
20 Шайба



12.4 Тормозные накладки дисковых тормозов (передних и задних) - замена Митсубиси Кольт

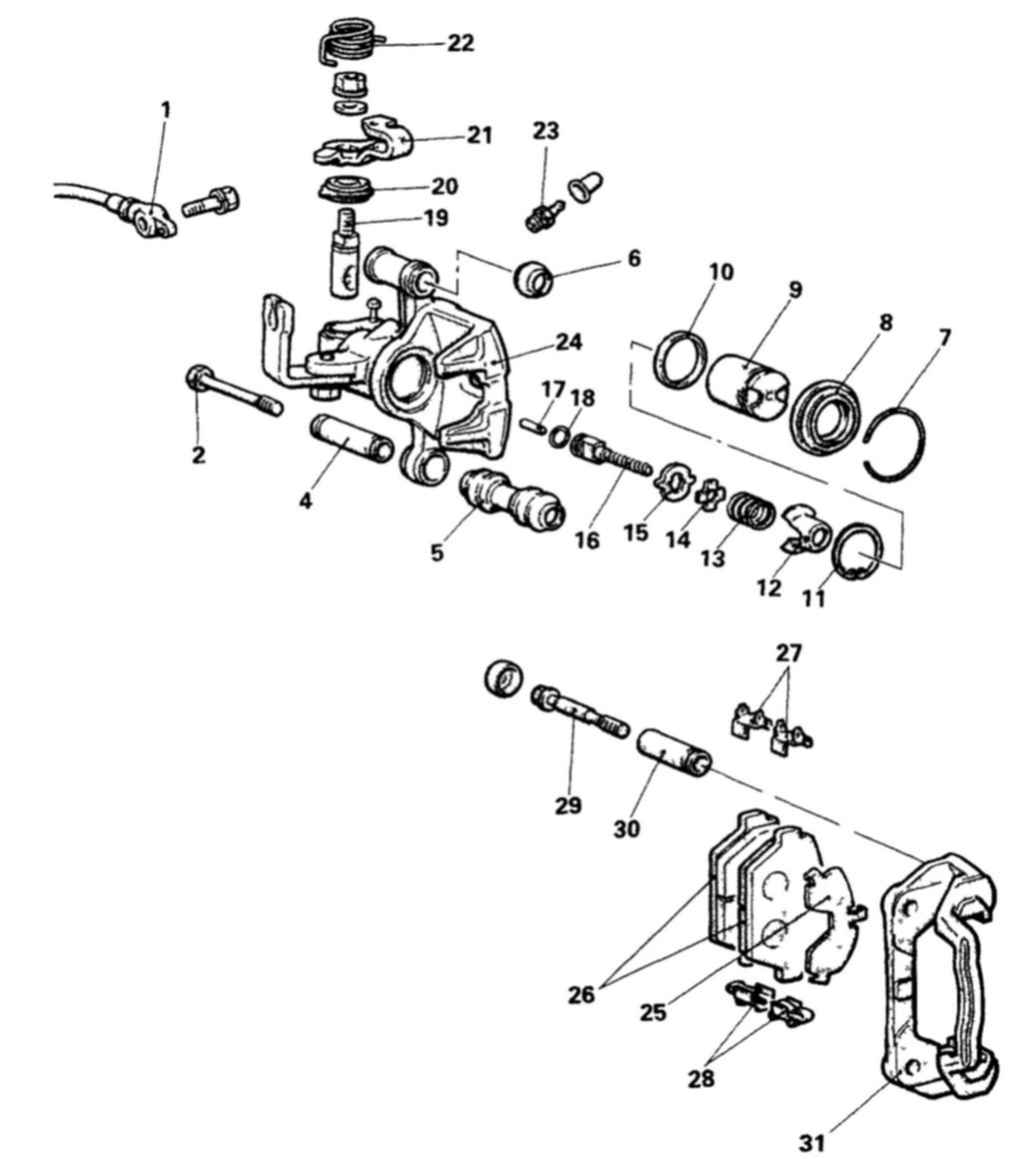

3.5е Задний дисковый тормоз - модель AD54 (модели Galant)
1  Тормозной шланг
2  Палец
3  Не использовано
4  Втулка
5  Чехол
6  Чехол
Крепежное кольцо
8  Пылезащитный чехол
9  Поршень
10  Уплотнение
11  Разрезное стопорное кольце
12  Кожух
13  Возвратная пружина
14  Пружинная шайба
15  Ограничитель
16  Ось регулировочного механизма
17  Соединительное звено
18  Уплотнительное кольцо
19  Рычаг
20  Чехол
21  Рычаг ручного тормоза
22  Возвратная пружина
23  Выпускной винт
24  Суппорт
25  Внешняя накладка
26  Накладки
27  Крепление
28  Крепление В
29  Палец
30  Втулка
31  Кронштейн



5. Операция замены накладок различается на разных моделях (3.5а, 3.5б,3.5в, 3.5г, 3.5д и 3.5е)

Суппорты Sumitomo (модели Precis)

12.4 Тормозные накладки дисковых тормозов (передних и задних) - замена Митсубиси Кольт
3.6а Снимите защитную пластину



12.4 Тормозные накладки дисковых тормозов (передних и задних) - замена Митсубиси Кольт

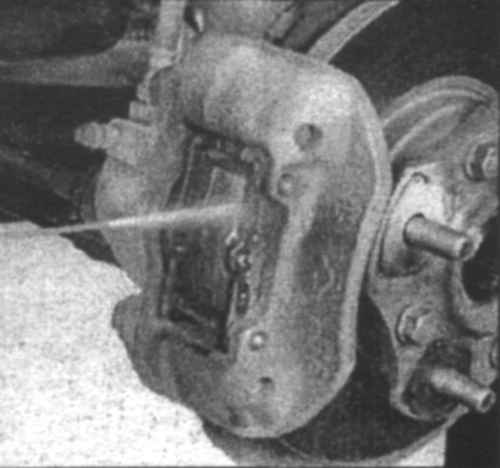

3.6б Очистите тормоза чистящим раствором



12.4 Тормозные накладки дисковых тормозов (передних и задних) - замена Митсубиси Кольт

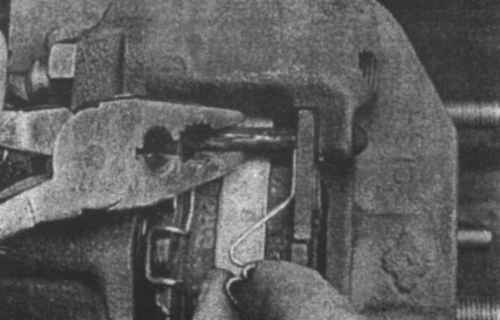

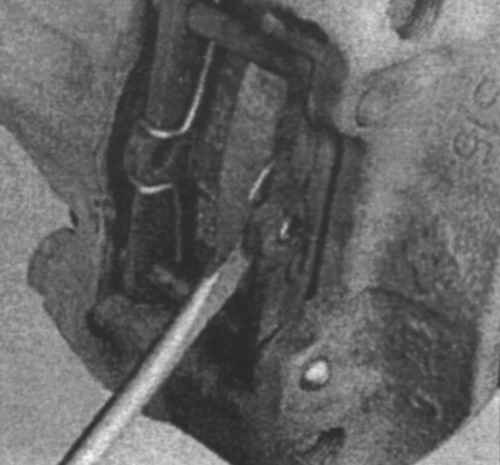

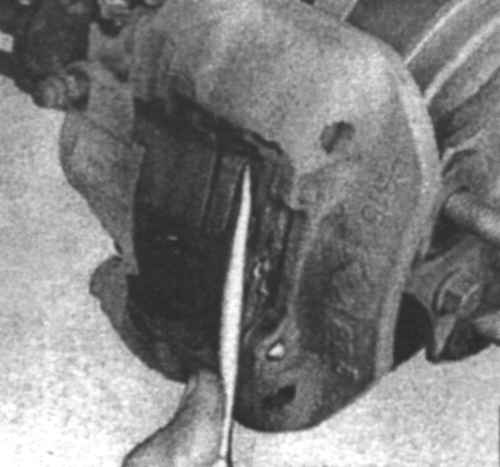

3.6в Отсоедините М-образный зажим от внешней тормозной накладки...



12.4 Тормозные накладки дисковых тормозов (передних и задних) - замена Митсубиси Кольт
3.6г ...затем снимите зажим



12.4 Тормозные накладки дисковых тормозов (передних и задних) - замена Митсубиси Кольт

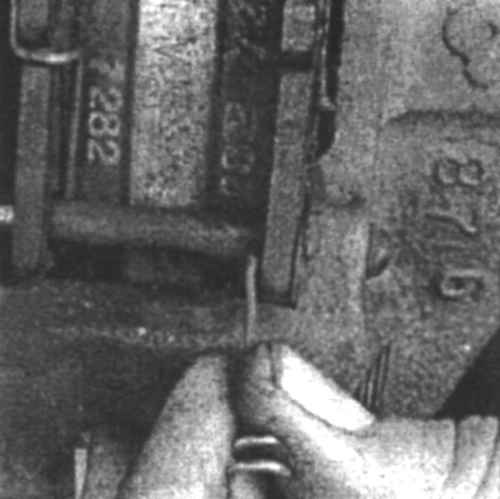

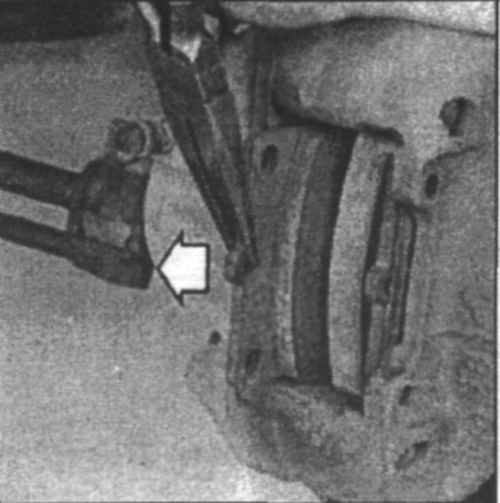

3.6д При помощи плоскогубцев снимите К-образный зажим



12.4 Тормозные накладки дисковых тормозов (передних и задних) - замена Митсубиси Кольт

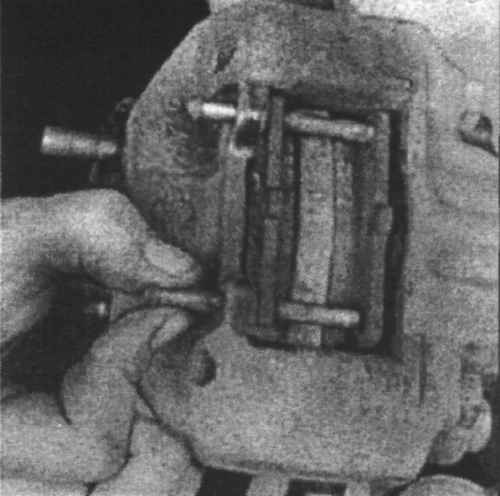

3.6е Достаньте оба пальца



12.4 Тормозные накладки дисковых тормозов (передних и задних) - замена Митсубиси Кольт
3.6ж При помощи струбцины прижмите внутреннюю накладку к суппорту, чтобы опустить поршень вглубь цилиндра получить дополнительное пространство для установки новых накладок



12.4 Тормозные накладки дисковых тормозов (передних и задних) - замена Митсубиси Кольт
3.6з Достаньте тормозные накладки из суппорта



12.4 Тормозные накладки дисковых тормозов (передних и задних) - замена Митсубиси Кольт
3.6и Снимите противошумовые накладки



12.4 Тормозные накладки дисковых тормозов (передних и задних) - замена Митсубиси Кольт
3.6к Перед установкой новых накладок нанесите противошумовой состав на обратную сторону накладок



12.4 Тормозные накладки дисковых тормозов (передних и задних) - замена Митсубиси Кольт

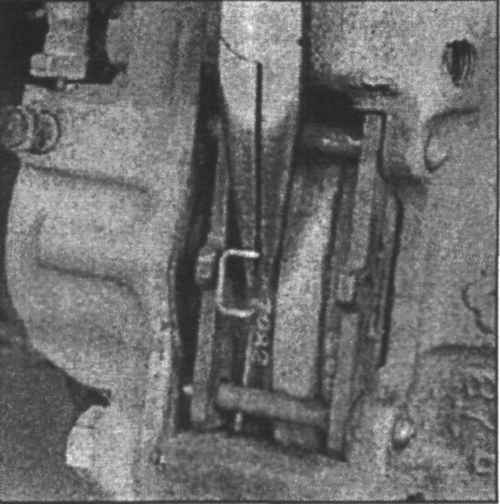

3.6л Установите новые накладки и крепления



6. Смотрите Рис 3.6а,3.6б, 3.6в, 3.6г, 3.6д, 3.6е, 3.6е,3.6ж, 3.6з, 3.6и, 3.6к, 3.6л
Суппорты всех остальных моделей

12.4 Тормозные накладки дисковых тормозов (передних и задних) - замена Митсубиси Кольт

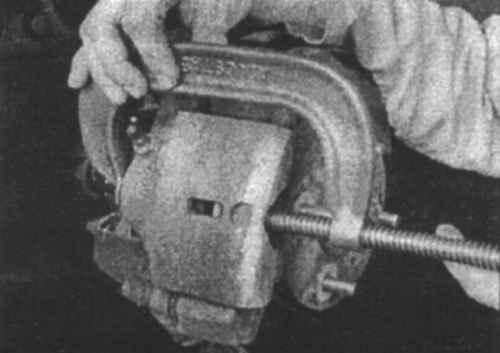

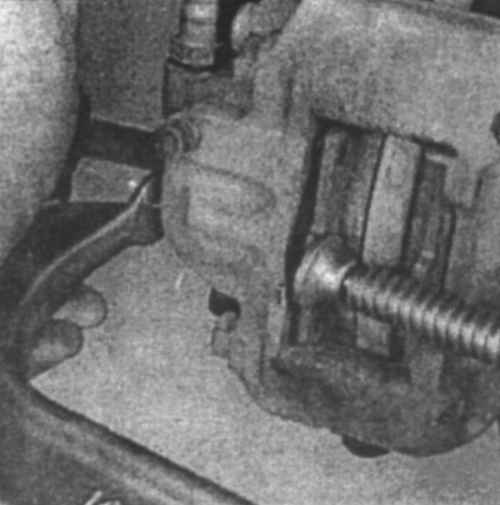

3.7 При помощи струбцины вдавите поршень вглубь цилиндра



7.  При помощи с-образной струбцины вдавите поршень вглубь суппорта (3.7)

12.4 Тормозные накладки дисковых тормозов (передних и задних) - замена Митсубиси Кольт
3.8 Снимите нижний крепежный болт или палец



8.  Снимите нижний крепежный болт или нижний палец (3.8)

12.4 Тормозные накладки дисковых тормозов (передних и задних) - замена Митсубиси Кольт

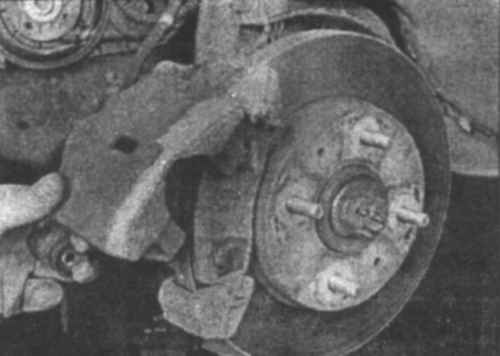

3.9 Поднимите суппорт и подвесьте его



9.  Поднимите суппорт и подвяжите его (3.9)

12.4 Тормозные накладки дисковых тормозов (передних и задних) - замена Митсубиси Кольт

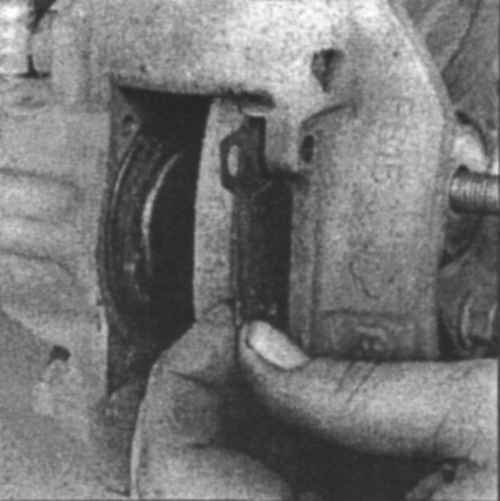

3.10 Снимите тормозные накладки



10.  Снимите   накладки   с   кронштейна   суппорта (3.10)
11.  Опустите поршень вглубь суппорта ручкой молотка
12.  Смажьте   противошумовой   смазкой   заднюю сторону тормозных накладок
13.  Установите пружинные зажимы на кронштейн Установите противошумовую накладку на внешнюю накладку (3.5а, 3.5б, 3.5в, 3.5г, 3.5д) и установите накладки на кронштейн
14.  Опустите суппорт на накладки и установите нижний крепежный болт или палец, затянув его до требуемого момента затяжки
Все модели
15.  После замены накладок выжмите педаль тормоза несколько раз
16.  Проверьте уровень жидкости в бачке
