Митсубиси Кольт. Система рециркуляции выхлопных газов



Митсубиси Кольт. Система рециркуляции выхлопных газов


8.6 Система рециркуляции выхлопных газов Митсубиси Кольт

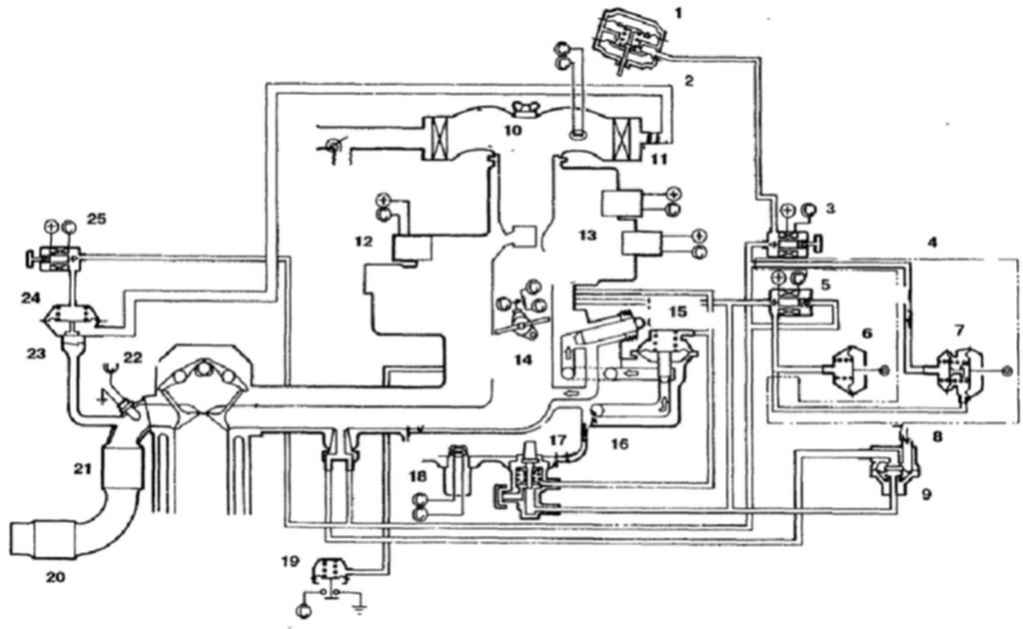

13.1а Система обратной связи карбюраторного двигателя - ранние модели
1. Демпфер
2. Диафрагма системы быстрого холостого хода
3. Электромагнитный клапан системы быстрого холостого хода
4. Для моделей с 4-ступенчатой механической коробкой передач
5. Электромагнитный клапан распределителя зажигания
6. Распределитель зажигания
7. Двойная диафрагма
8. От угольного фильтра
9. Продувочный клапан
10. Датчик температуры поступающего воздуха
11. Впрыскивающий клапан
12. Обогатительный клапан
13. Клапан прекращения подачи топлива
14. Датчик положения дроссельной заслонки
15. Дополнительный управляющий клапан
16. Управляющий клапан системы рециркуляции выхлопных газов
17. Температурный клапан
18. Датчик температуры охлаждающей жидкости
19. Вакуумный выключатель
20. Каталитический конвертер
21. Каталитический конвертер
22. Датчик содержания кислорода
23. Пластинчатый клапан
24. Воздушный клапан
25. Дополнительный воздушный клапан


2. Система состоит из клапана системы рециркуляции, дополнительного клапана (на некоторых моделях) и температурного клапана (13.1а)
