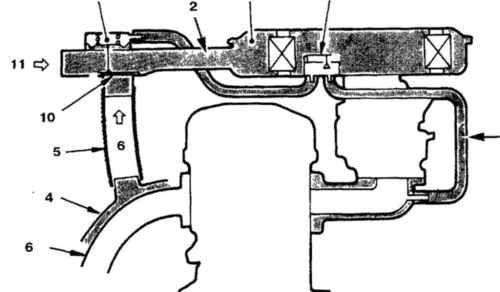

4.1 Система регулировки температуры поступающего воздуха: когда двигатель холодный, воздушная заслонка открыта, и горячий воздух от выпускного коллектора поступает в карбюратор
1 Вакуумная диафрагма
2. Патрубок поступления воздуха
3 Воздушный фильтр
4. Датчик температуры
5. Разрежение от впускного коллектора
6. Выпускной коллектор
7. Теплозащитный экран
8. Воздушный патрубок
9. Горячий воздух
10. Воздушная заслонка
11. Холодный воздух
|
