Митсубиси Паджеро. Вспомогательные конденсатор и вентилятор



Митсубиси Паджеро. Вспомогательные конденсатор и вентилятор

13.12.4. Вспомогательные конденсатор и вентилятор

ОБЩИЕ СВЕДЕНИЯ

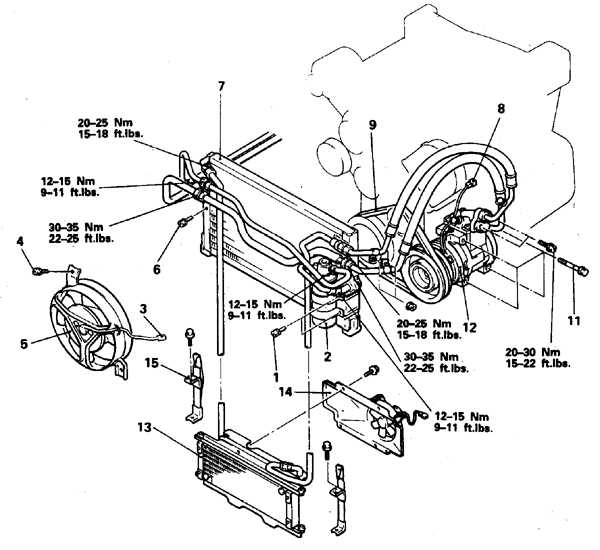

2-ступенчатый кондиционер и вспомогательные конденсатор и вентилятор а/м 1983-91 гг.

13.12.4 Вспомогательные конденсатор и вентилятор Митсубиси Паджеро
1. Болт
2. Ресивер/ влагоотделитель
3. Разъем
4. Болт вентилятора
5. Вентилятор
6. Болт
7. Конденсатор
8. Разъем
9. Ремень
10. Болт
11. Болт
12. Компрессор
13. Конденсатор
14. Вентилятор
15. Кронштейн

Снятие и установка

См. подраздел 13.12.2.

Вспомогательные конденсатор и вентилятор снимаются в сборе. Вентилятор крепится к конденсатору 4 болтами.
