Митсубиси Паджеро. Заднее стекло

12.31. Заднее стекло

ОБЩИЕ СВЕДЕНИЯ

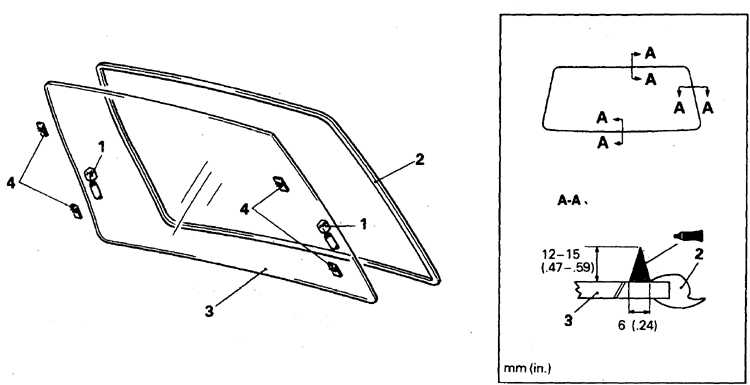

Заднее стекло (на вставке – профиль наносимого клея в сечении А–А (тип 3M Super Fast Urethane Auto Glass Sealant 8609 или эквивалентный))

1. Выводы электрообогревателя 2. Окантовка	3. Стекло 4. Фиксатор

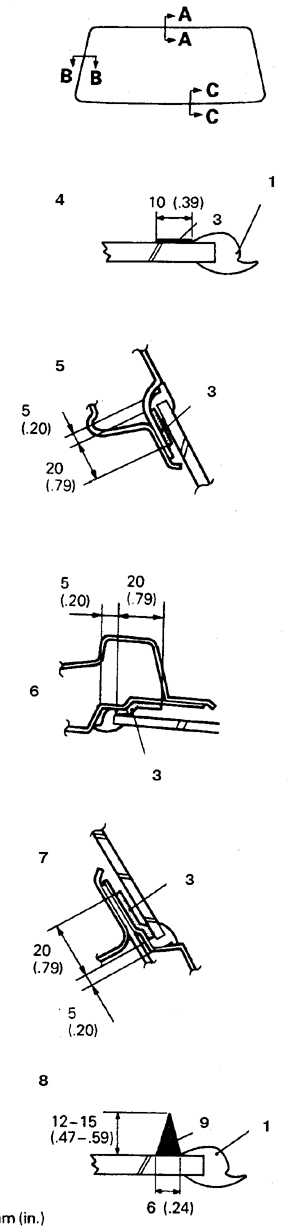

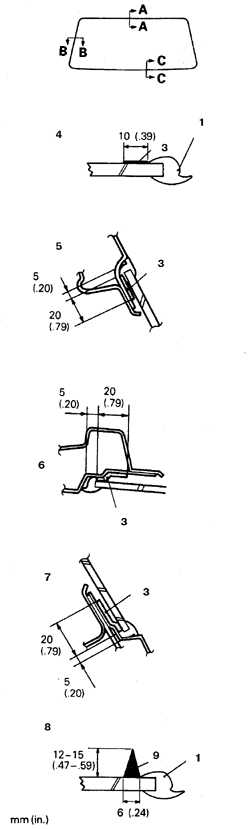

Места и профиль нанесения наполнителя и клея на заднее стекло

1. Окантовка заднего стекла 3. Наполнитель 4. Нанесение наполнителя по сечениям А–А, В–В, С–С 5. Нанесение наполнителя со стороны кузова по сечению А–А 6. Нанесение наполнителя по сечению B–В 7. Нанесение наполнителя по сечению С–С 8. Нанесение клея по сечениям А–А, В–В, С–С 9. Клей

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

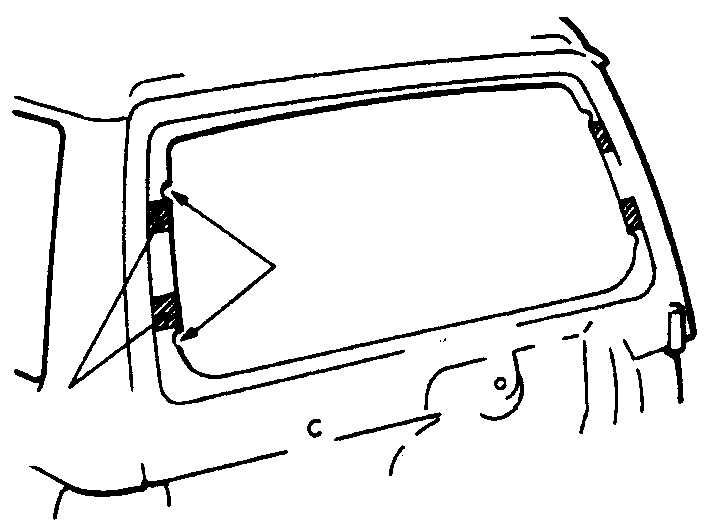

1. Удалите с окна выводы электрообогревателя. 2. Снимите стекло (см. подраздел 12.30). 3. Снимите со стекла фиксаторы. 4. При установке окончания фиксаторов должны быть совмещены с пазами в проеме кузова (задней крышки). 5. Установку см. в подразделе 12.30.
