Митсубиси Паджеро. Колесный цилиндр задних тормозов

11.13.3. Колесный цилиндр задних тормозов

ОБЩИЕ СВЕДЕНИЯ

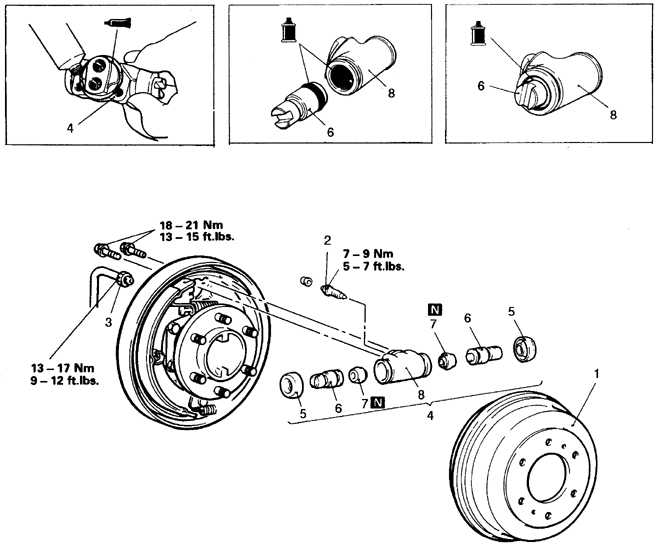

Детали заднего колесного цилиндра (на вставках – места смазки перед сборкой: герметиком (слева), тормозной жидкостью (в центре) и смазкой составом ремкомплекта)


1. Барабан 2. Штуцер для прокачки 3. Штуцер трубки тормоза 4. Цилиндр	5. Чехол 6. Поршень 7. Уплотнитель поршня 8. Цилиндр

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

Отверните край чехла колесного цилиндра и осмотрите его изнутри. При обнаружении любых следов, указывающих на просачивание жидкости под пылезащитным чехлом, цилиндр замените.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите барабаны и колодки (см. подраздел 11.13.1, подраздел 11.13.2).

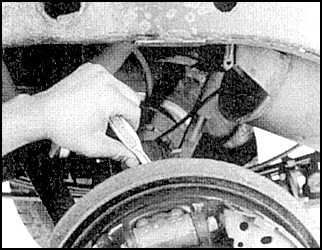

2. Подставьте поддон, отверните штуцер и заглушите трубку и отверстие в цилиндре.
	3. Отсоедините трубку, отверните болты крепления.

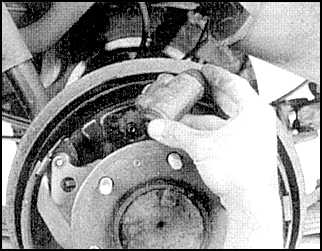

	4. Снимите цилиндр.
5. Установка выполняется в обратном порядке.
6. Затяните болты крепления с моментом 18 Н.м.

Разборка и сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Со снятого цилиндра осторожно удалите пылезащитные чехлы и достаньте поршни.
2. Проверьте состояние деталей, наличие на цилиндре царапин и следов коррозии.
3. Проверьте зазор между поршнем и цилиндром. Если зазор превышает 0,15 мм, то цилиндр в сборе замените.

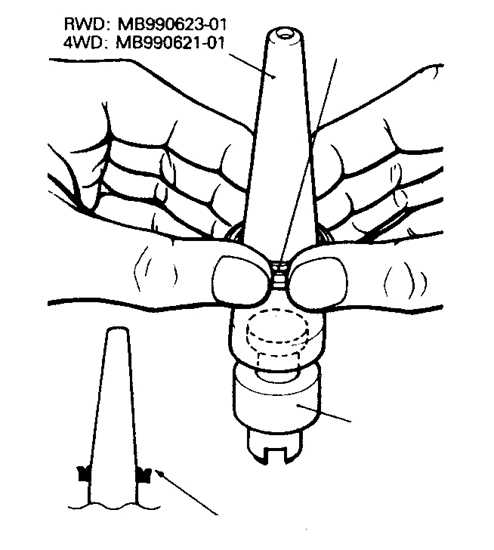

	4. При сборке оденьте на поршни новые уплотнители с помощью конуса MB990621-01, предварительно смазав уплотнитель и конус смазкой из ремкомплекта или тормозной жидкостью.
5. Дальнейшая сборка выполняется в обратном порядке.
6. Прокачайте гидропривод тормозов.
