11.6. Главный цилиндр тормозов

ОБЩИЕ СВЕДЕНИЯ

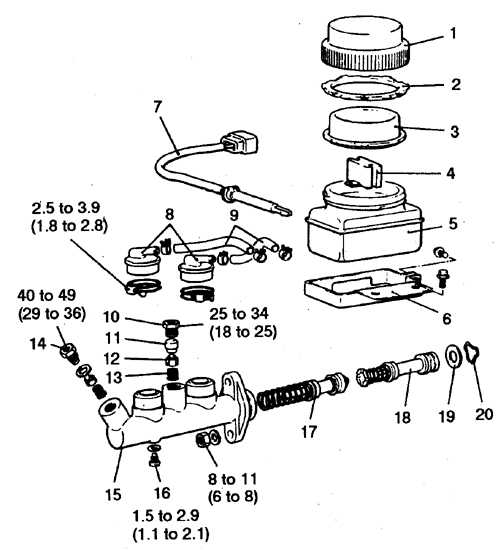

Детали главного цилиндра тормозов (1983-86)

11.6 Главный цилиндр тормозов Митсубиси Паджеро
1. Пробка бачка
2. Шайба
3. Диафрагма
4. Поплавок
5. Бачок
6. Держатель
7. Датчик
8. Штуцера
9. Шланг
10. Заглушка
11. Седло
12. Клапан
13. Пружина
14. Корпус клапана
15. Цилиндр
16. Ограничительный болт
17, 18. Поршни с пружинами
19. Стопорное кольцо
20. Пружина

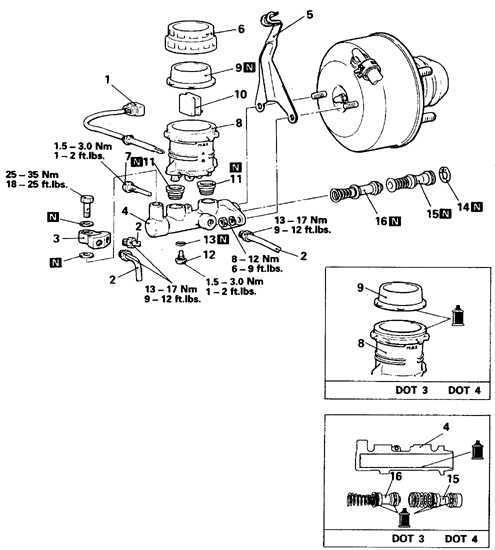

Детали главного цилиндра тормозов (1987-98)

11.6 Главный цилиндр тормозов Митсубиси Паджеро
N – при разборке подлежит замене
1. Разъем датчика уровня жидкости
2. Штуцера трубок
3. Разъем
4. Главный цилиндр
5. Кронштейн

Регулировка выступания штока усилителя
6. Пробка бачка
7. Болт
8. Бачок
9. Диафрагма
10. Поплавок
11. Уплотнение
12. Ограничительный болт
13. Прокладка
14. Стопорное кольцо
15, 16. Поршни с пружинами

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Удалите из бачка жидкость.
2. Отсоедините провод от индикатора уровня жидкости.
3. Отсоедините от цилиндра штуцера трубок гидропривода тормозов.
4. Отверните гайки и снимите цилиндр.
5. Установка выполняется в обратном порядке.
6. Затяните все соединения в соответствии с требуемыми моментами.
7. Удалите воздух из гидропривода.

Разборка и сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

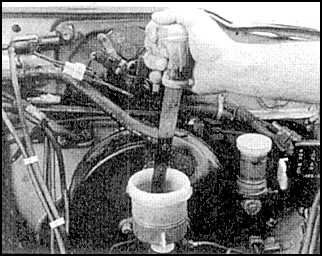

11.6 Главный цилиндр тормозов Митсубиси Паджеро 1. Удалите жидкость из бачка.

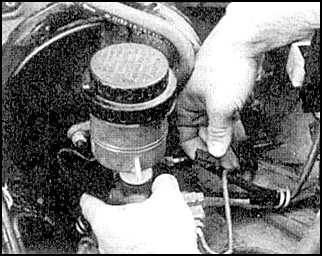

11.6 Главный цилиндр тормозов Митсубиси Паджеро 2. Отсоедините разъем датчика уровня жидкости.

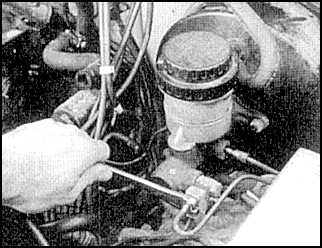

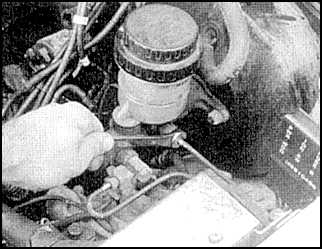

11.6 Главный цилиндр тормозов Митсубиси Паджеро 3. Отсоедините боковую трубку тормозов.
11.6 Главный цилиндр тормозов Митсубиси Паджеро 4. Отсоедините переднюю трубку тормозов.

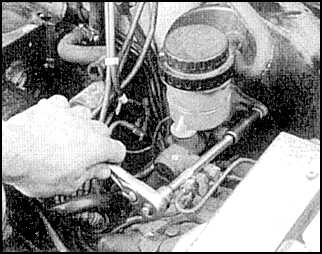

11.6 Главный цилиндр тормозов Митсубиси Паджеро 5. Отверните гайки.
11.6 Главный цилиндр тормозов Митсубиси Паджеро 6. Снимите цилиндр.

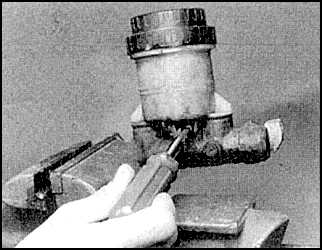

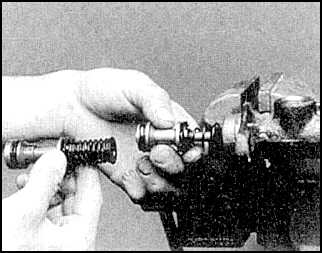

11.6 Главный цилиндр тормозов Митсубиси Паджеро 7. Зажмите цилиндр в тиски за фланец.

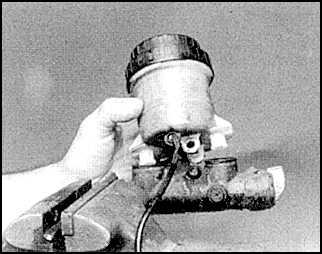

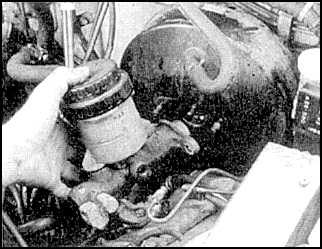

11.6 Главный цилиндр тормозов Митсубиси Паджеро 8. Отверните болт и снимите бачок.

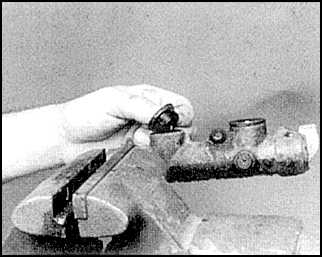

11.6 Главный цилиндр тормозов Митсубиси Паджеро 9. Отверните накидные гайки и достаньте прокладки.

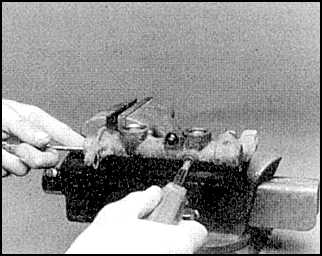

11.6 Главный цилиндр тормозов Митсубиси Паджеро 10. Выверните ограничительный болт поршня.

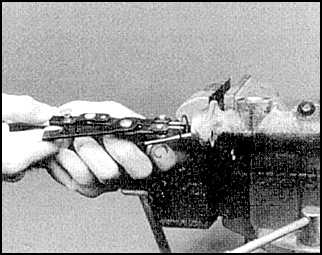

11.6 Главный цилиндр тормозов Митсубиси Паджеро 11. Удалите стопорное кольцо.
11.6 Главный цилиндр тормозов Митсубиси Паджеро 12. Достаньте первый поршень (поршень не разгибать).

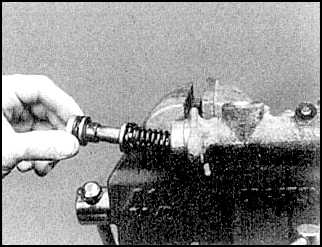

11.6 Главный цилиндр тормозов Митсубиси Паджеро 13. Достаньте второй поршень.
11.6 Главный цилиндр тормозов Митсубиси Паджеро 14. При разборке обратите внимание на порядок расположения деталей.
15. Сборка выполняется в обратном порядке с учетом следующего.
16. Проверьте диаметр цилиндра в 6 местах во взаимно перпендикулярных направлениях. Если разброс измерений превышает 0,025 мм, то цилиндр в сборе замените.
17. Проверьте зазор между поршнем и цилиндром, который должен быть не более 0,15 мм, в противном случае цилиндр в сборе замените.
18. Замените все уплотнители.
19. Затяните все соединения на цилиндре в соответствии с требуемыми моментами.

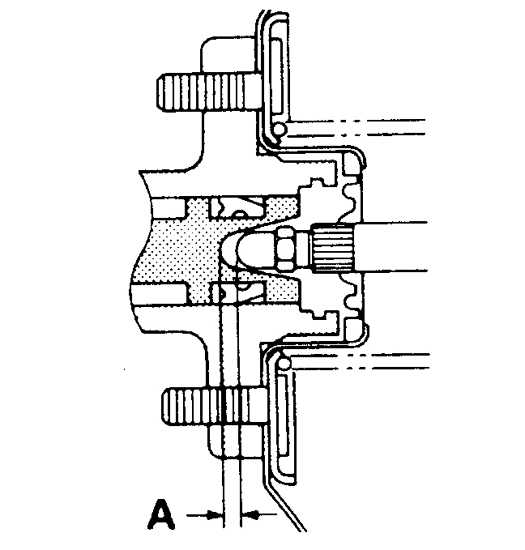

11.6 Главный цилиндр тормозов Митсубиси Паджеро 20. Перед установкой цилиндра определите зазор А по формуле А = В – С – D.

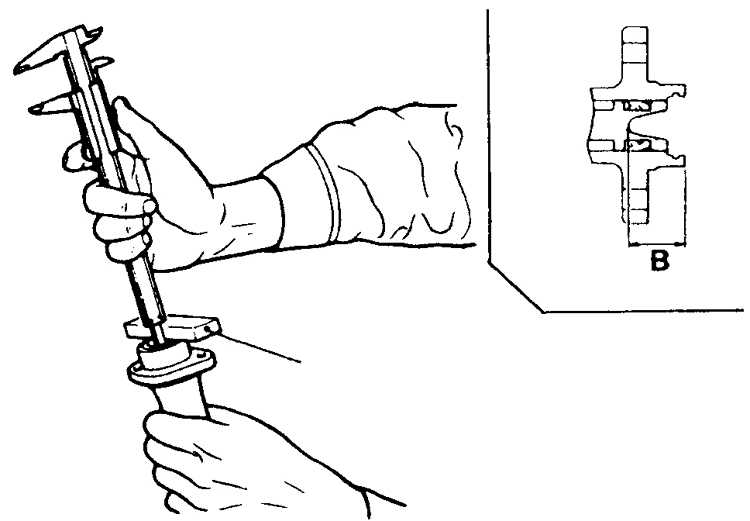

11.6 Главный цилиндр тормозов Митсубиси Паджеро 21. Для определения А измерьте расстояние В через пластину с точно измеренной толщиной.

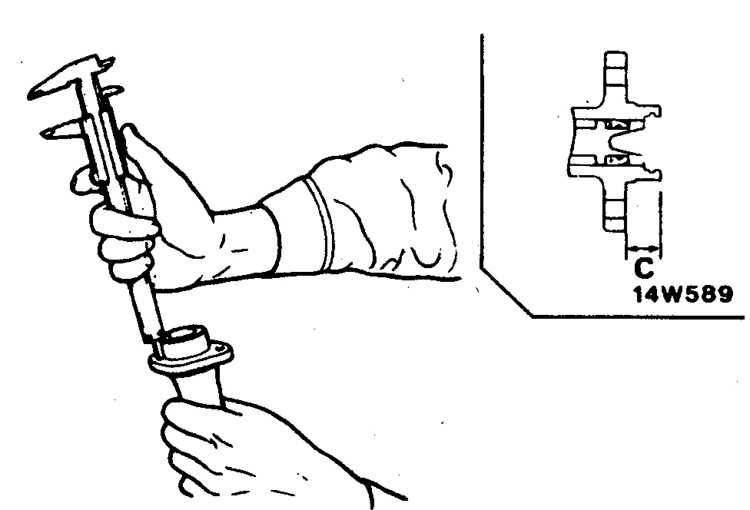

11.6 Главный цилиндр тормозов Митсубиси Паджеро 22. Измерьте расстояние С.

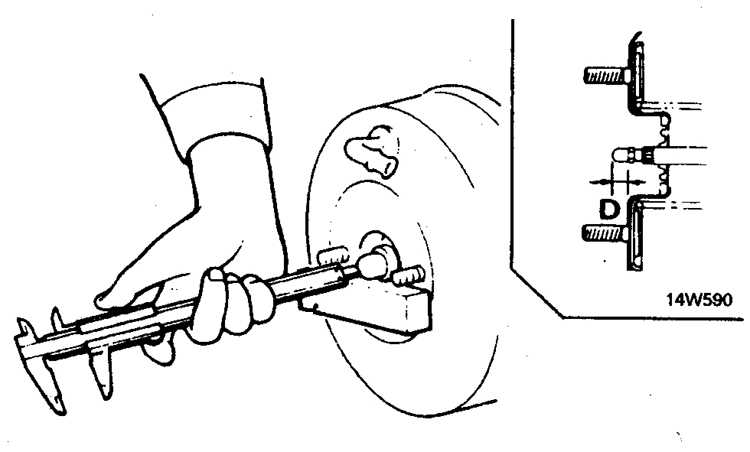

11.6 Главный цилиндр тормозов Митсубиси Паджеро 23. Затем измерьте расстояние D через пластину с точно измеренной толщиной.
24. Рассчитайте расстояние А. Зазор должен быть равен 0,1–0,15 мм.

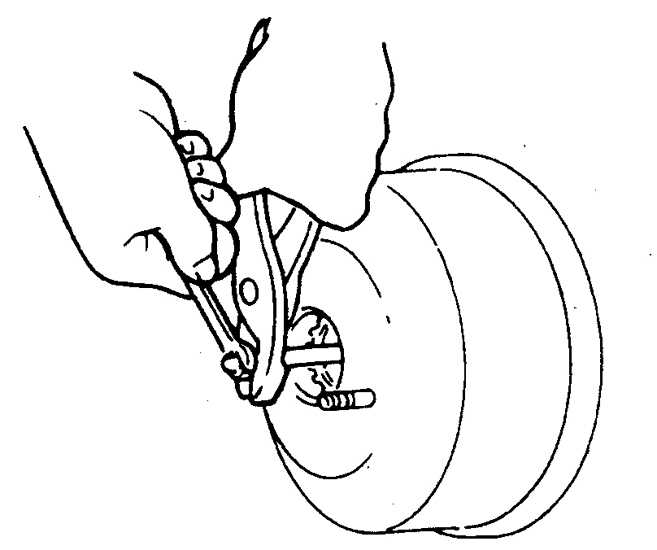

11.6 Главный цилиндр тормозов Митсубиси Паджеро 25. При необходимости отрегулируйте зазор А, вращая шток усилителя тормозов и измеряя расстояние D.
26. По окончании прокачайте тормоза.
