8.3. Дизельные двигатели

8.3.1. Топливопроводы

ОБЩИЕ СВЕДЕНИЯ

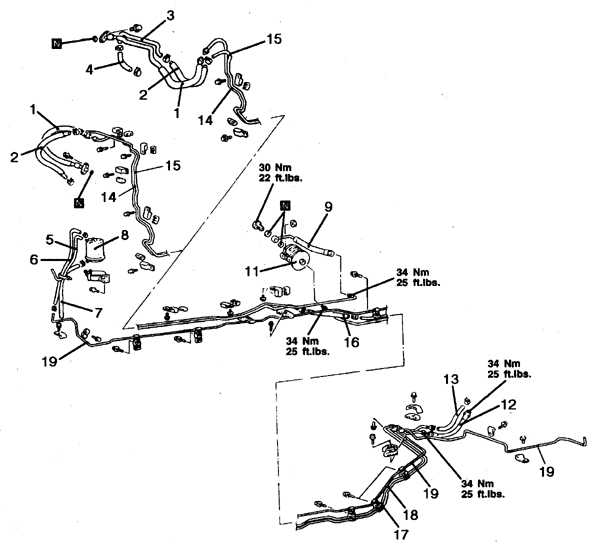

Детали топливопровода (1994-95 гг.)

8.3.1 Дизельные двигатели Митсубиси Паджеро

1, 9, 12. Шланг высокого давления
2, 4, 13, 16. Шланг обратного бензопровода
3, 15, 18. Трубка обратного бензопровода
5, 6, 7. Шланг для отвода паров

8. Бачок с поглотителем
11. Фильтр
14, 17. Главная топливная магистраль
19. Рубка для отвода паров

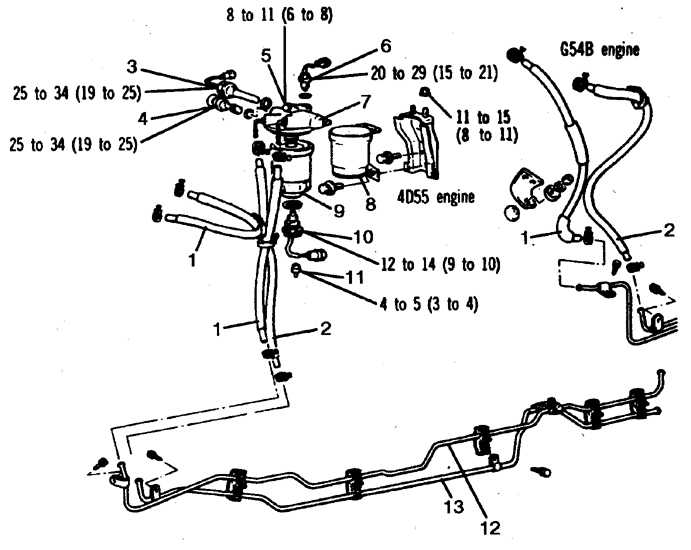

Топливопроводы автомобиля с дизелем

1. Напорный шланг
2. Шланг обратного топливопровода
3. Подогреватель
4. Насос ручной подкачки
5. Заглушка
6. Датчик температуры топлива
7. Корпус топливного фильтра

8. Протектор
9. Фильтрующий элемент
10. Датчик уровня скопившейся воды
11. Сливная пробка
12. Главная топливная магистраль
13. Обратная топливная магистраль

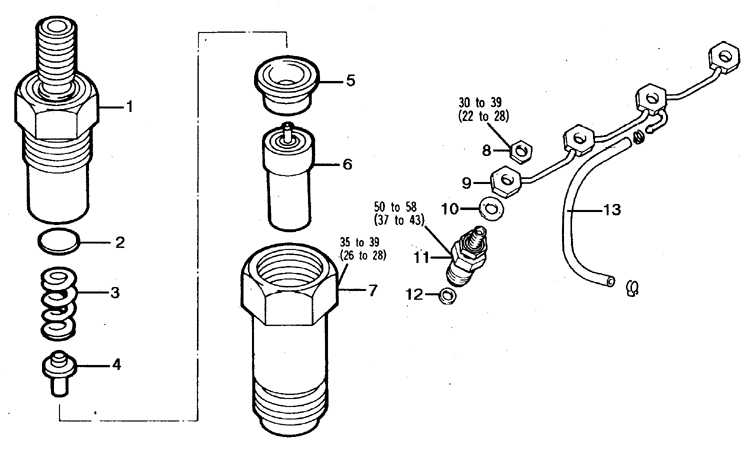

Форсунка и обратный топливопровод

1. Корпус
2. Прокладка
3. Пружина
4. Упор
5. Дистанционная втулка
6. Форсунка

7. Мундштук
8. Гайка
9. Трубка обратного топливопровода
10, 12. Прокладка
11. Форсунка в сборе
13. Шланг обратного топливопровода

Поврежденный топливопровод ремонту не подлежит.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Перед отсоединением магистрали обозначьте положения металлических и пластмассовых монтажных скоб.

2. Новый трубопровод закрепите точно в обозначенных местах.

3. Отверните штуцера на форсунках и ТНВД и снимите трубки в сборе.

4. После отсоединения магистрали немедленно заглушите отверстия, не допуская попадания грязи или пыли.

5. При сборке заверните штуцера сначала от руки, а затем затяните с моментом 27 Н.м.

6. Удалите воздух из магистрали.
