Митсубиси Паджеро. Ремни привода



Митсубиси Паджеро. Ремни привода

2.7. Ремни привода

ОБЩИЕ СВЕДЕНИЯ

Проверка и регулировка натяжения

Для проверки состояния ремня проверните двигатель стартером, просматривая ремень по все длине. При обнаружении любых дефектов или признаков износа ремень замените. Для проверки натяжения ремня нажмите на ремень посередине между шкивами и проверьте глубину прогиба ремня. Измерьте величину прогиба ремня, которая должна быть 6–10 мм при усилии 9 кГс.

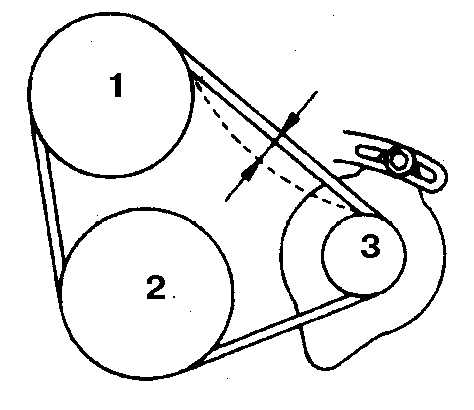

Регулировка натяжения ремня генератора

2.7 Ремни привода Митсубиси Паджеро

1. Шкив насоса охлаждающей жидкости

2. Шкив генератора

3. Шкив коленвала

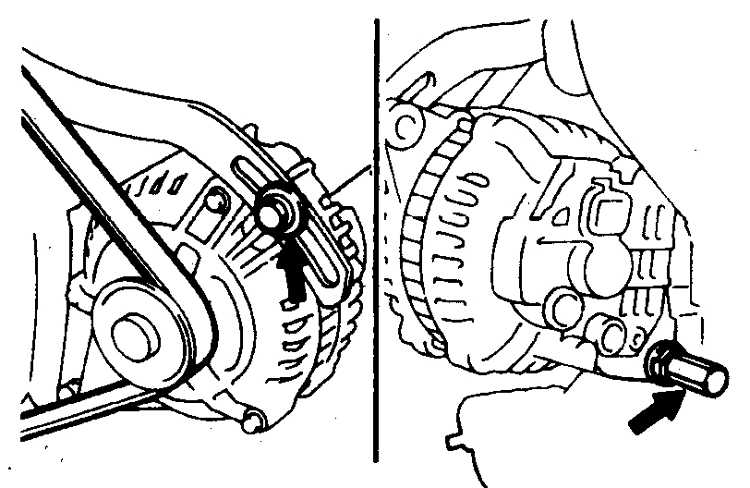

Болт оси генератора и болт крепления агрегата в прорези кронштейна

2.7 Ремни привода Митсубиси Паджеро

Слева – болт оси генератора

Справа – болт крепления агрегата в прорези кронштейна

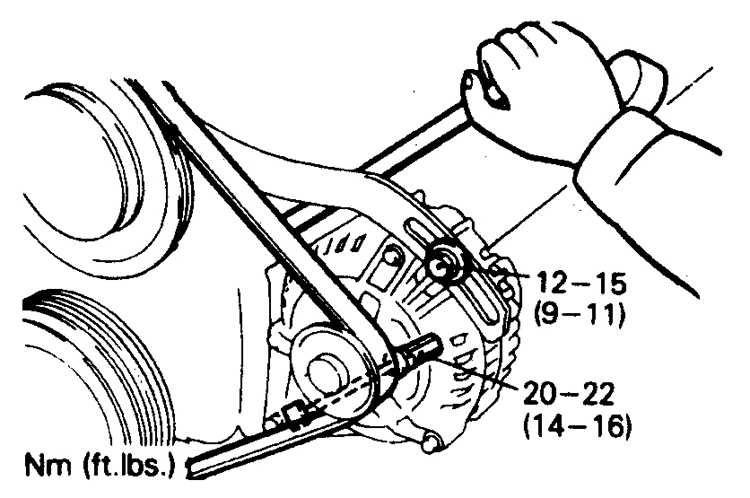

Регулировка натяжения ремня генератора

2.7 Ремни привода Митсубиси Паджеро

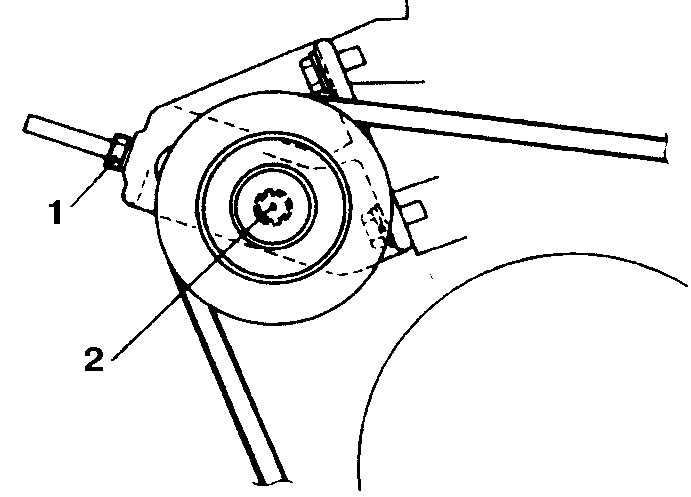

Схема регулировки натяжения ремня перемещением ролика натяжителя

2.7 Ремни привода Митсубиси Паджеро

1. Регулировочная гайка

2. Контргайка оси ролика

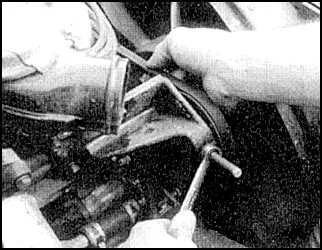

Регулировка натяжения ремня вращением регулировочной шайбы

2.7 Ремни привода Митсубиси Паджеро

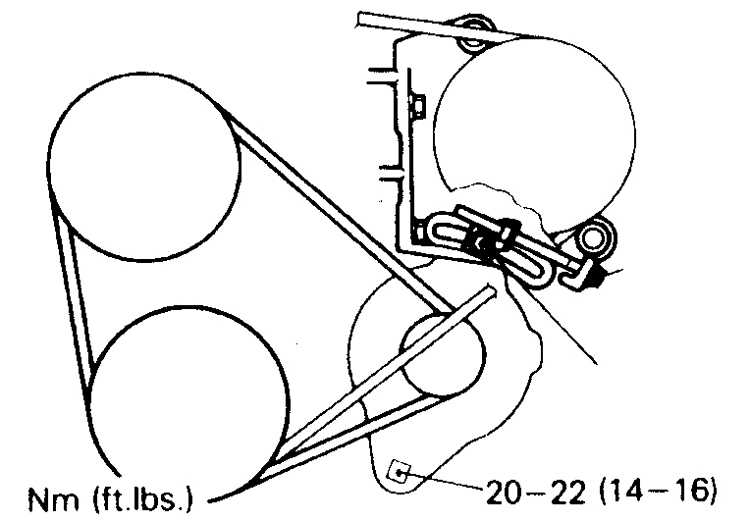

Схема регулировки натяжения ремня генератора путем перемещения вращением болта

2.7 Ремни привода Митсубиси Паджеро

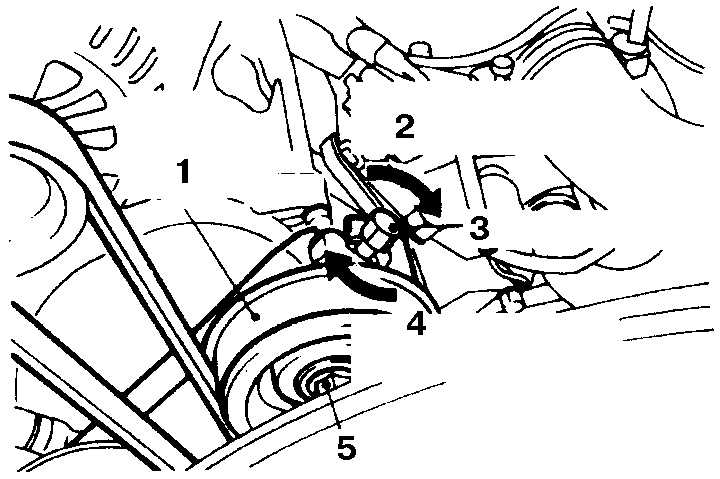

Болт для регулировки натяжения ремня на большинстве автомобилей


2.7 Ремни привода Митсубиси Паджеро

1. Натяжитель

2. Натяжение

3. Болт

4. Ослабление

5. Гайка

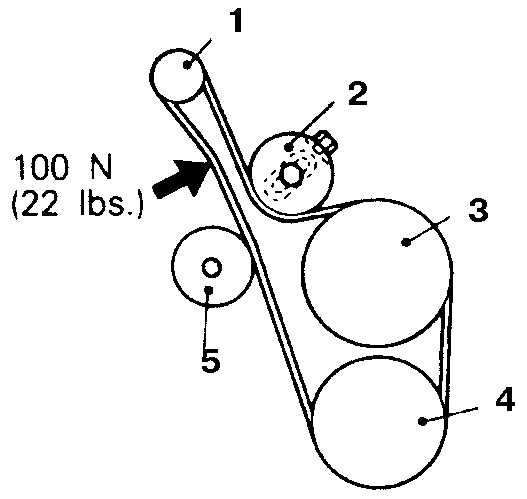

Места регулировки ремня привода

2.7 Ремни привода Митсубиси Паджеро
1. Шкив генератора

2, 5. Натяжитель

3. Шкив генератора

4. Шкив коленвала

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Если необходимо отрегулировать натяжение ремня генератора или насоса гидроусилителя, то отпустите болт оси агрегата.
2. Затем болт крепления агрегата в прорези кронштейна.
3. Переместите агрегат, натянув (или отпустив) ремень и затяните болты в обратном порядке.
4. На поздних моделях натяжение ремня регулируется перемещением ролика натяжителя вращением гайки направляющей шпильки при отпущенной контргайке оси ролика.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
Для снятия ремня выполните те же действия, что и при регулировке, только отведите шкив (или агрегат) так, чтобы ремень можно было снять и одеть новый. Запрещается одевать ремень, прилагая чрезмерное усилие. Предварительно убедитесь, что ремень полностью соответствует снятому.

ЗУБЧАТЫЙ РЕМЕНЬ

Проверьте целостность ремня, отсутствие следов масла и жидкости. Ремень меняется через каждые 96000 км. Порядок снятия смотрите в подразделе 3.4.29, подразделе 3.4.29.2, подразделе 3.4.29.3.
