Мерседес W245. Универсальный интерфейс мобильного телефона

Система состоит из:

- приёмного гнезда телефона A34/15 (также называемого Cradle),

- блока управления UHI (N123/1)

- компенсатора 900/1800 MHz (A28/3)

При этом блок управления UHI может коммуницироваться с различными мобильными телефонами. Адаптация к мобильному телефону происходит посредством соответствующего приёмного гнезда для мобильного телефона (Cradle).

Это значит, что в будущем для имеющегося мобильного телефона будет необходимо только вставить в контактную плату UHI соответствующее приёмное гнездо для мобильного телефона.

В настоящий момент возможно использование мобильных телефонов от изготовителей:

• Nokia

• Siemens

• Ericsson

С UHI не возможен режим личного разговора (Privatmode). Ведение телефонных разговоров с мобильного телефона без громкоговорящей связи невозможно, так как мобильный телефон нельзя извлечь из держателя (Cradle), как телефонную трубку.

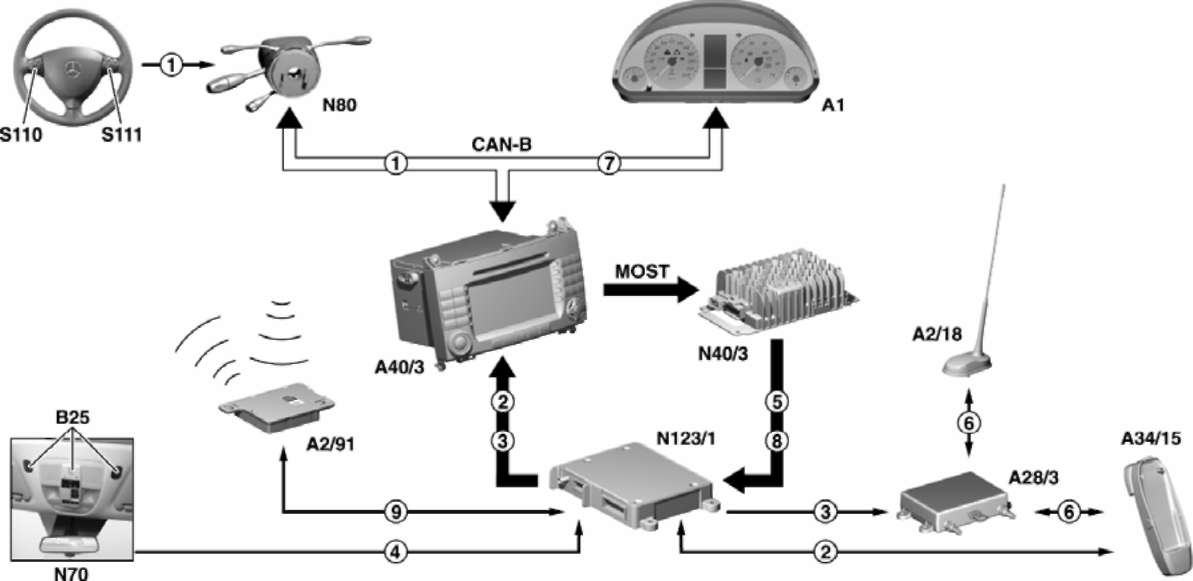

Сетевая организация компонентов UHI

Представлено с кодом (527) COMAND APS (с навигацией) и с кодом (810) система Sound

1 Управление с мультифункционального руля (MFL)

2 Сигналы мобильного телефона (A34/6)

3 Сигнал включения

4 Громкая связь

5 Вывод звукового сигнала

6 Приём и передача

7 Индикация на многофункциональном дисплее (A1p13) в комбинации приборов (A1)

8 Сигнал приглушения звука

9 Сигнал блютуф (Bluetooth)

A1 Комбинация приборов

A2/18 Антенный усилитель

A2/91 Антенна блютуф (Bluetooth)

A28/3 Компенсатор E-Netz

A34/15 UHI приёмное гнездо мобильного телефона (Universal Handy Interface)

A40/3 БУ COMAND

B25 микрофон громкоговорящей телефонной связи

N40/3 Усилитель акустической системы Sound

N70 БУ потолочной блок-панели управления

N80 БУ в рулевой колонке

N123/1 БУ UHI (Universal Handy Interface)

5110 Группа кнопок многофункционального руля слева

5111 Группа кнопок многофункционального руля справа
