Мерседес W245. Распределители потенциалов

Распределитель потенциалов CAN осуществляет связь проводов между шинами CAN.

Диагностический разъём X11/4, как и прежде расположен в пространстве для ног водителя.

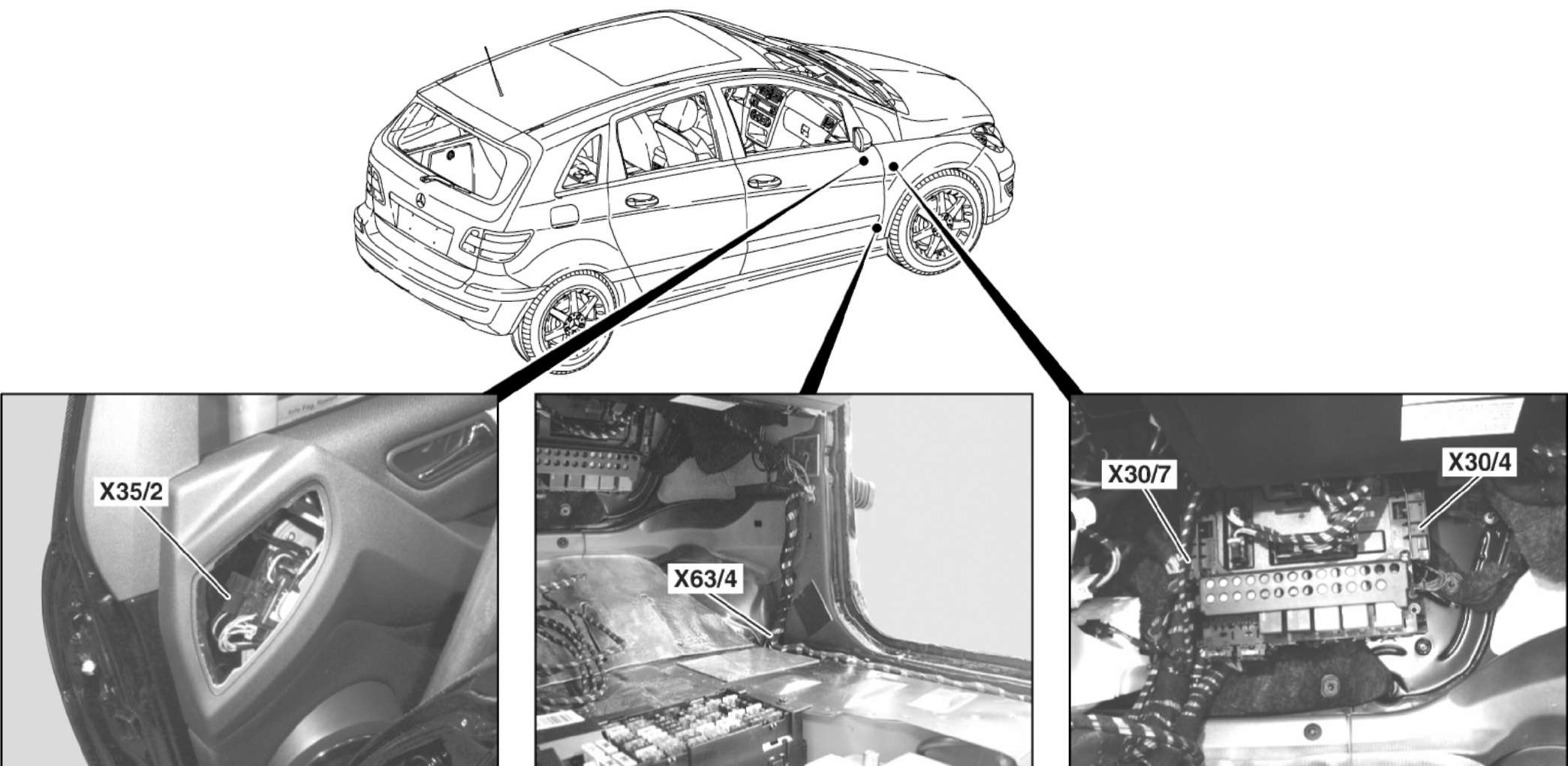

X30/4 штекерное соединение распределителя потенциалов (CAN) справа, расположен в пространстве для ног переднего пассажира под перчаточным ящиком справа рядом с БУ SAM (N10)

X63/4 штекерное соединение адаптера шины CAN, 2-контактный

Штекерное соединение в пространстве для ног переднего пассажира на А-стойке.

X30/7 штекерное соединение распределителя потенциалов (CAN)

Расположено в пространстве для ног переднего пассажира под перчаточным ящиком слева рядом БУ SAM (N10)

X35/2 дверной разъём спереди справа

Место разъёма расположено за обивкой двери переднего пассажира.

Шина передачи данных LIN

Шина данных LIN (Local Interconnect Network) новая система, которая используется в настоящее время на автомобилях.

Она была создана для того, чтобы работать там, где использование CAN слишком дорого.

Шина данных LIN позволяет создать дешевую коммуникационную связь между различными компонентами, для которых не требуется высокая скорость передачи данных.

Кандидатами для использования шины данных LIN являются дверные блоки управления (TSG), управляющие стеклоподъёмниками, зеркалами; многофункциональное рулевое колесо (MFL), управляющее радио и телефоном; отопление и регулирование климата, стеклоочистители, освещение, датчик дождя, стартер / генератор и много другое.

На иллюстрации представлена типичная шина данных LIN.

БУ N22 панели управления климатической установки соединен по шине LIN (PIN9) с M2/14 электродвигателем заслонки смешивания воздуха.

LIN-протоколы посылаются от БУ к установочному электродвигателю и там обрабатываются.

Обзор шин передачи данных LIN-BUS используемых в B-классе (тип 245)
