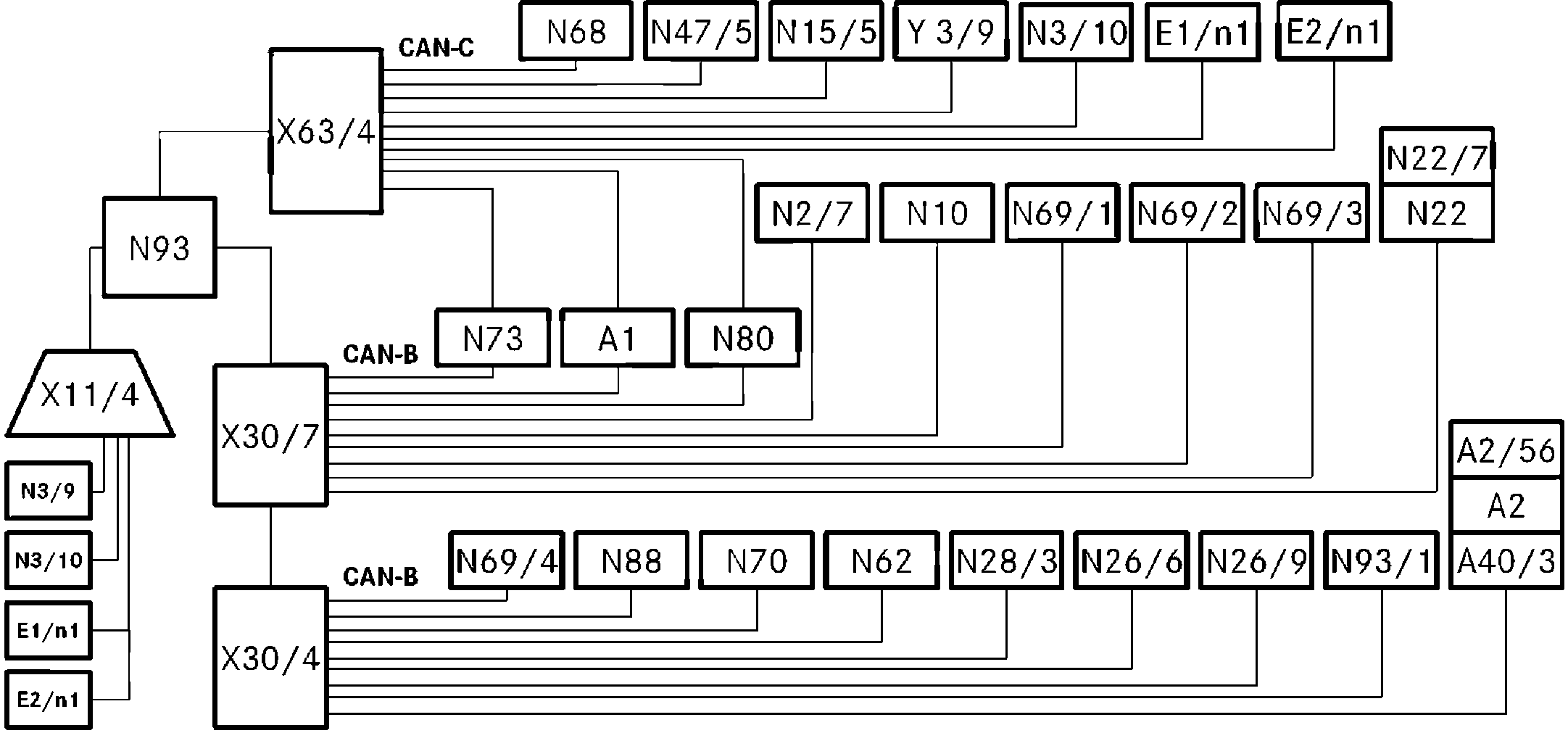

Мерседес W245. Общая сеть обмена даннымиБлоки управления CAN-B (салона) 1 Комбинация приборов (Ki) 2 SAM/SRB 3 Подушка безопасности DCCAM 4 Автоматическая климатическая установка 5 БУ двери спереди слева (TSG VL) 6 БУ двери спереди справа(TSG VR) 7 БУ двери сзади слева (TSG HL) 8 БУ двери сзади справа(TSG HR) 9 Потолочная панель управления (DBE) 10 Электронный замок зажигания (EZS) 11 БУ в рулевой колонке (MRM) 12 Центральный интерфейс (ZGW) 13 Система помощи при парковке (PTS) 14 Согласующее устройство прицепа (AAG) 23 COMAND или Audio 5/Audio 20/Audio 50 Место установки 1 В приборной доске слева за рулевым колесом 2 Пространство для ног переднего пассажира под ковром 3 Центральный туннель перед рукояткой стояночного тормоза 4 На центральной консоли 5 Дверь передняя левая за обивкой двери 6 Дверь передняя правая за обивкой двери 7 Дверь задняя левая за обивкой двери 8 Дверь задняя правая за обивкой двери 9 В обивке потолка над внутренним зеркалом заднего вида 10 В приборной доске справа рядом с рулевым колесом 11 На рулевой колонке непосредственно за рулевым колесом 12 В пространстве для ног водителя на А-стойке 13 В багажном отделении на правой внутренней стенке 14 В багажном отделении на правой внутренней стенке Блоки управления CAN-C (моторного отсека) I Комбинация приборов (Ki) 10 Электронный замок зажигания (EZS) II БУ в рулевой колонке (MRM) 12 Центральный интерфейс (ZGW) 15 Электронное управление коробкой передач (CVT) 16 Электронная система стабилизации движения LIN-BUS (ESP) 17 Электромеханическое рулевое управление (EPS) 18 БУ двигателем (CR) 19 БУ двигателем (ME) 20 EWM 21 Автоматическое регулирование угла наклона света фар XALWA Шина данных MOST 22 Универсальный интерфейс мобильного телефона (UHI) 23 COMAND или Audio 20/Audio 50 24 усилитель системы Sound 25 CD-чейнджер 4 Автоматическая климатическая установка 10 Электронный замок зажигания (EZS) 26 верхняя панель управления (OBF) 27 Электрическая блокировка рулевого вала (ELV) 21 Автоматическое регулирование угла наклона света фар XALWA 11 БУ в рулевой колонке (MRM) CAN-D 12 Центральный интерфейс (ZGW) 15 Интегрировано в коробку передач (CVT) 16 Под вакуумным усилителем тормозов в гидравлическом блоке 17 В электронном блоке на зубчатой рейке рулевого механизма 18 В моторном отсеке на моторном щите справа 19 На корпусе воздушного фильтра двигателя 20 На центральном туннеле 21 На нижней стороне соответствующей фары 22 Под крышкой канала в задней части салона на стороне водителя на основании пола 23 На центральной консоли 24 В багажном отделении на правой внутренней стенке 25 В перчаточном ящике 26 На центральной консоли 27 На рулевой колонке
