Комбинация приборов

Комбинация приборов, снять/поставить

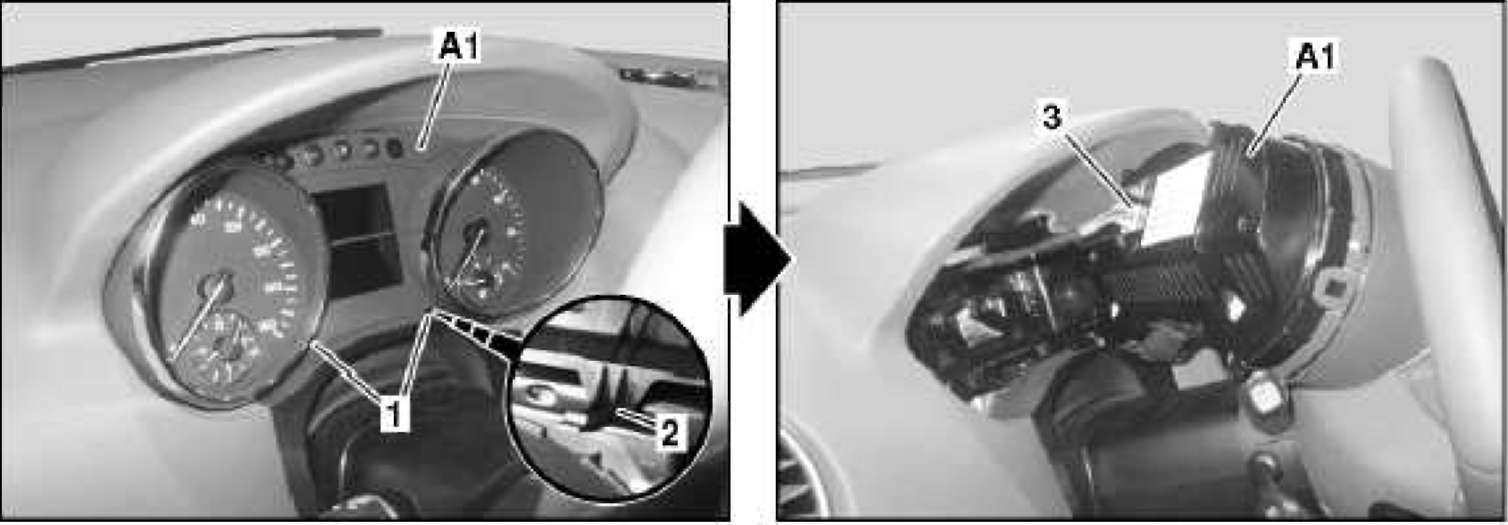

Для снятия комбинации приборов (A1) используйте специальные крюки.

Разблокируйте комбинацию приборов, для этого введите крюки в разблокировочные отверстия (1), поверните их вниз и тяните на себя. Легким потягиванием в верхней области освобождается средняя клипса.

Наружное освещение

Система освещения включает:

* Автоматическое включение света фар по датчику дождя/освещенности

* Соединение по шине передачи данных CAN с блоком управления освещением

* Функция замещающего освещения

* Функция аварийного освещения (в случае выхода из строя самого блока управления или шины передачи данных CAN)

* Возможность запрограммировать постоянное включение ближнего света

* Опознавательное включение освещения

* Повторители указателей поворота в наружных зеркалах и 3-стоп-сигнал на светодиодах

* Кратковременная подача сигнала поворота после короткого нажатия на рычаг указателя поворота (Blinkertippfunktion)

* Подсветка в наружных зеркалах

* Активный поворотный свет (поворачивается фара)

* Поворотный свет (в противотуманных фарах)

Примечание:

Выключатель сигнала стоп-огней не инсталлируется. Блок управления ESP контролирует выключатель, установленный в усилителе тормозов BAS, и.... :

* выдает сообщение по шине передачи данных двигателя CAN-C к центральному интерфейсу ZGW, который по шине передачи данных салона CAN-B передает это сообщение в задний SAM

* передает при выходе из строя шины передачи данных CAN-B в задний SAM по отдельному проводу от блока управления ESP

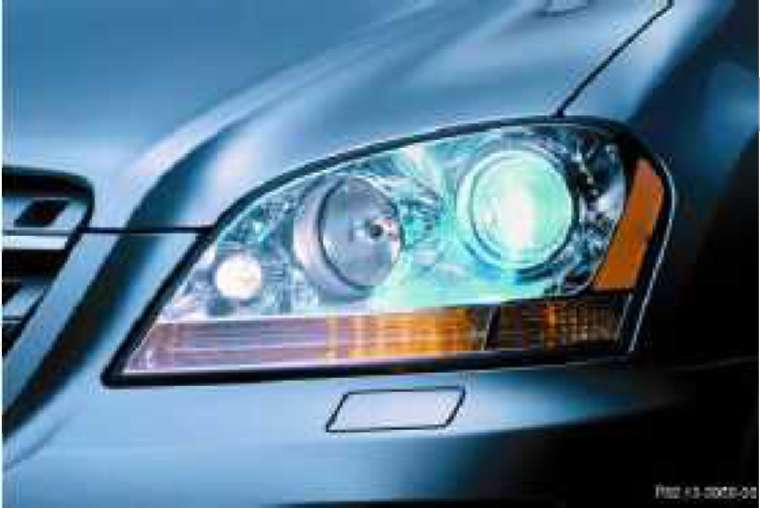

Предлагается 2 варианта головных фар:

* Галогеновые фары H7 (стандарт)

* Система Pre Advanced Front Lighting System (Pre AFS) включает в себя:

- Би-ксеноновые лампы (знакомы по другим типам автомобилей МБ)

- Активный поворотный свет

- Поворотный свет, реализованный на базе противотуманных фар (известен по типам R171, W169)

- Система очистки фар

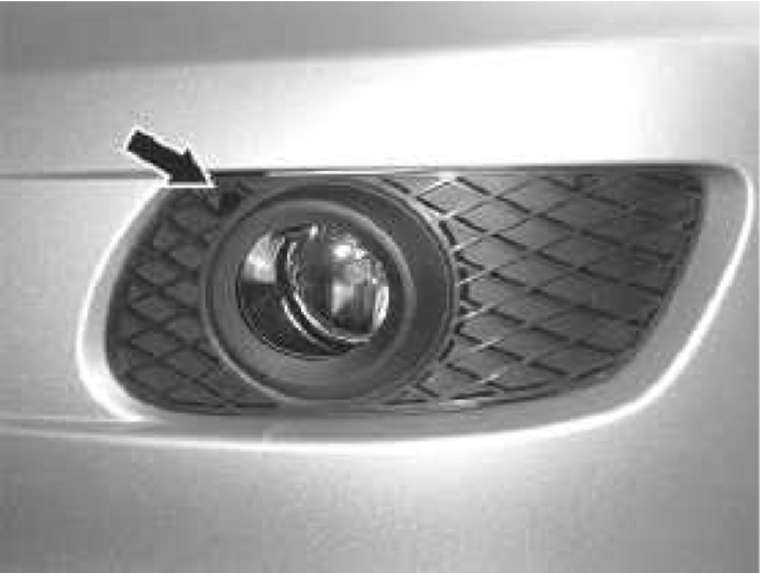

Предлагается 2 варианта противотуманных фар (для функции поворотного света подходит только овальная версия фар)

* Круглые фары (W164 и X164 без системы Pre AFS)

* Овальные фары (W164, X164 и V251 с системой Pre AFS)

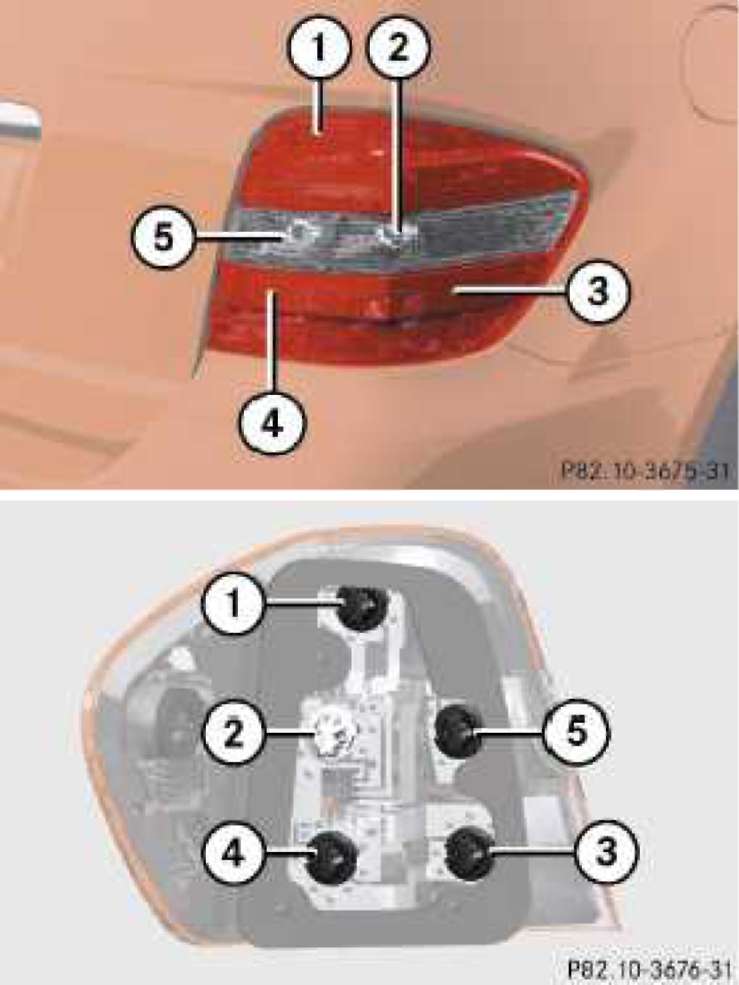

Задние огни

* В задней блок фаре используются отдельные лампы накаливания

* Лампы накаливания можно по отдельности заменить из багажника.

* Все лампы накаливания мощностью 21 W- однонитивые (лампа накаливания указателя поворота выполняется с оранжевым стеклом)

* Задний блок SAM регулирует яркость ламп накаливания ШИМ-сигналом. Например: лампа накаливания 3 может использоваться как противотуманный свет (100 %) или как стояночный свет (40 %)

1 - стоп-сигнал

2 - задний ход

3 - стояночный/габаритный свет

4 - стояночный/габаритный свет

5 - указатель поворота

Внутреннее освещение

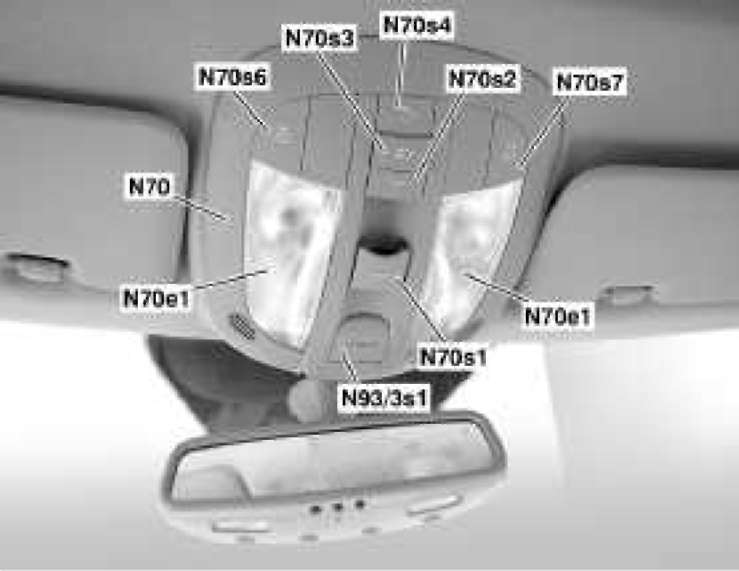

Выключатель автоматической работы внутреннего освещения

Выключатель контакта в двери (N70s3) - выключатель с двумя фиксированными положениями:

* Выключатель контакта в двери в положении «ВЫКЛ», то есть выключатель (N70s3) включен: свет внутри салона, свет в задней части салона и подсветка при посадке/высадке -включаться автоматически не будут.

* Выключатель контакта в двери в положении «ВКЛ», то есть выключатель (N70s3) не включен: свет внутри салона, свет в задней части салона и подсветка при посадке/высадке - будут включаться автоматически (по сигналу от контакта в двери). Такой режим работы является базовой установкой.

Информация: Если задействован выключатель контакта в двери (N70s3), то информация с контакта в двери (дверь открыта/закрыта) не считывается.
