Автоматизированная климатическая установка
Thermatic (серийно)
2-зонная климатическая установка без вентилятора в задней части
салона.
Панель и блок управления, спереди
Панель управления сзади
Комфортная климатическая установка Thermotronic (SA 581)
3-зонная климатическая установка с дополнительным вентилятором для
задних пассажиров.
Панель и блок управления, спереди
Панель управления сзади
Пылевой или комбинированный фильтр салона находится за перчаточным
ящиком.
* Для замены фильтра необходимо снять перчаточный ящик.
* Сдвинуть и снять крышку фильтра.
* Вытащить первый фильтрующий элемент, затем выдвинуть и вытащить второй
элемент.
* Чтобы не возникли свистящие шумы или не снизилась скорость воздушного
потока обращайте внимание на правильность установки крышки фильтра.
Датчик температуры воздуха на выходе из диффузора
* Чувствительным элементом является сопротивление с отрицательным
температурным коэффициентом (NTC)
* Сигналы с датчика идут непосредственно на БУ климатической
установки
* Для более точного измерения температуры выходящего воздуха датчики
расположены как можно ближе к выходу диффузора.
B10/31 Датчик температуры воздуха сбоку слева
B10/32 Датчик температуры воздуха сбоку справа
B10/33 Датчик температуры воздуха по середине слева
B10/34 Датчик температуры воздуха по середине справа
B10/35 Датчик температуры воздуха в пространстве для ног слева
B10/36 Датчик температуры воздуха в пространстве для ног справа
* Датчик температуры воздуха в салоне (N22/b1) находится под
кнопками на панели управления KLA слева. (1).
* БУ регулирует температуру по системе Energy Requirement
Level-System (ERL) -Energieanforderungsniveau.
* В общем, температура регулируется в соответствии с
запрограммированной в БУ климатической установки характеристикой.
* Датчик температуры воздуха в салоне посылает различные входные
сигналы, например, температура воздуха в салоне во время пуска
двигателя, движения, первых 30 мин после остановки двигателя и
определяет даже тепловое излучение через стеклянную крышу.
* По этим конечным данным БУ климатической установки проверяет
правильность регулирования температуры воздуха в салоне и датчики на
выходе воздушных диффузоров, соответствует ли температура воздуха,
выходящего из диффузоров, требованиям БУ.

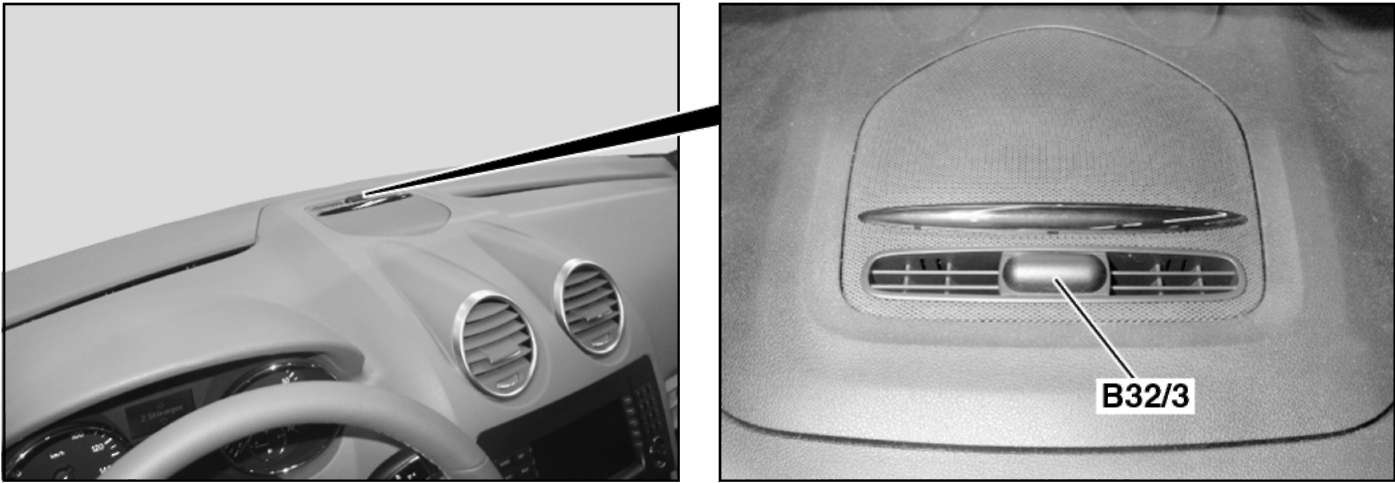

Солнечный датчик (B32) или двойной солнечный датчик (B32/3 только
для Thermotronic)
Находится на крышке центрального динамика.

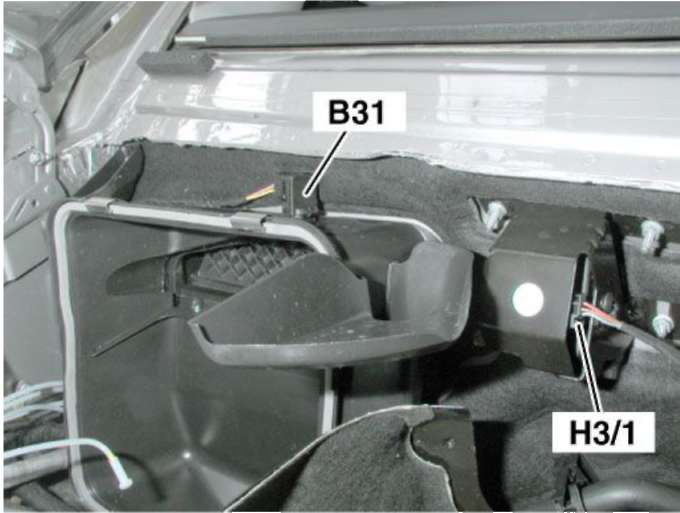

Датчик вредных веществ в воздухе
(качества воздуха) (B31) находится на коробе подачи воздуха в салон
под капотом двигателя, справа (только Thermotronic).

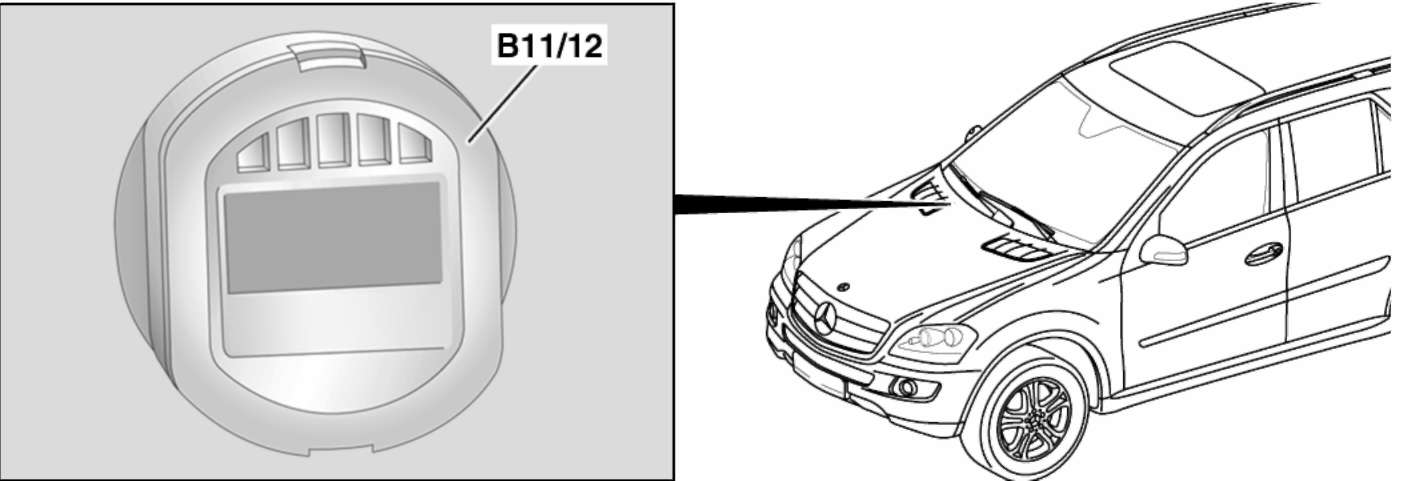

Датчик точки росы (B11/12)
* Измеряет влажность подаваемого в салон а/м воздуха и рассчитывает
точку росы.
* Устанавливается между вентилятором салона и коробом теплообменника
климатической установки.
* Соединяется с БУ климатической установки по LIN.
* Значение точки росы используется для регулирования температуры
испарителя и по CAN-B передается в БУ передних дверей для
регулирования обогрева зеркал.

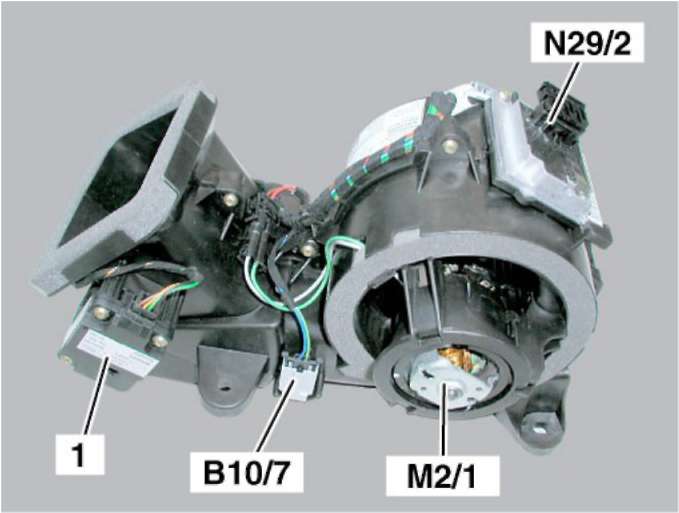

Короб климатической установки в задней части салона
Если на а/м установлен Thermatic, то в короб устанавливается только
установочный электродвигатель для регулирования направления
воздушного потока в задней части салона.
Если на а/м установлен Thermotronic, то в короб климатической
установки в задней части салона дополнительно устанавливаются
следующие компоненты:
1 - Электродвигатель воздушной заслонки в задней части салона
B10/7 Датчик температуры воздуха в задней части салона
N29/2 Регулятор вентилятора для задних пассажиров
M2/1 Вентилятор для задних пассажиров
