Противоугонная сигнализация (EDW)

Система противоугонной сигнализации (EDW) (Code 551) контролирует состояние своих датчиков, которые вызывают срабатывание системы. Проверяются:

- Двери, капот, дверь багажного отделения

- Салон

- Положение кузова.

При изменение состояния одного из датчиков срабатывает сигнализация, которая, в соответствии с законодательством страны в которой эксплуатируется а/м, может быть световой и/или звуковой.

Защита салона SA (Code 882)

Ультразвуковой датчик установлен в DBE. Система контролирует:

- Заднее боковое стекло слева, датчик разбивания стекла (B39)

- Заднее боковое стекло справа, датчик разбивания стекла (B39/1)

- Стекло двери багажного отделения, датчик разбивания стекла (B39/4)

- Ультразвуковой датчик CDBE

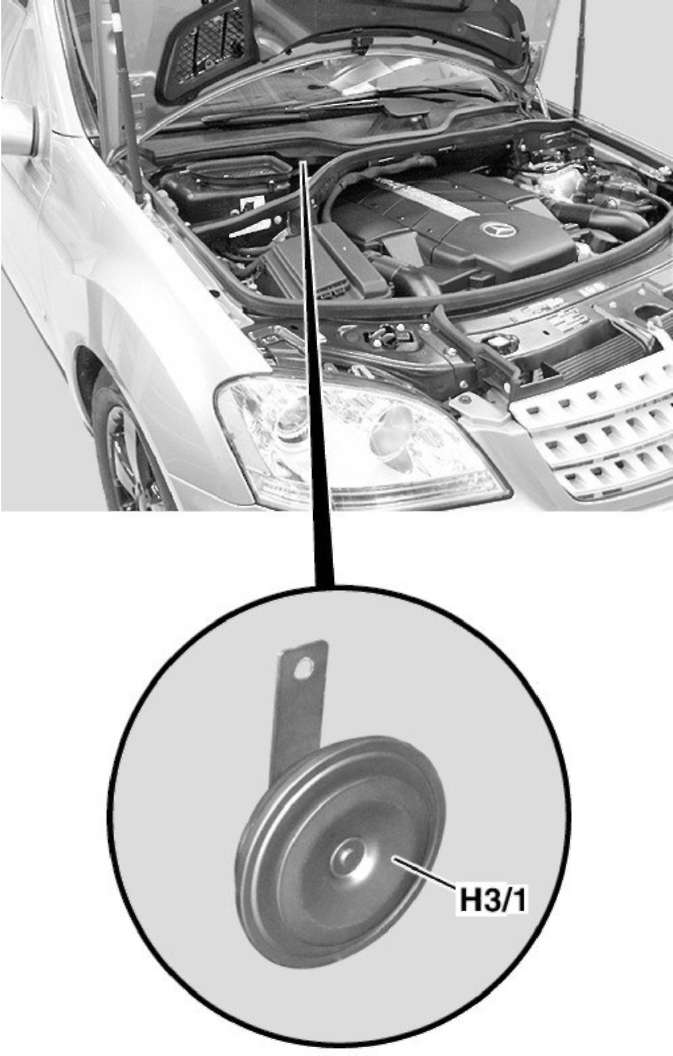

Срабатывание сигнализации

Вид и продолжительность сигнала срабатывания противоугонной сигнализации сильно зависит от страны эксплуатации а/м и может быть изменен с помощью STAR-Diagnose в заднем SAM и ZGW.

Постановка а/м на сигнализацию

Активирование/деактивирование сигнализации происходит при блокировании/разблокировании а/м с помощью ключа -передатчика (A8/1) (по радио -/инфракрасному сигналу или через систему Keyless Go).

Если сигнализация включена, то мигает светодиод на верхней блок-панели управления. Постановка а/м на охрану длится в течении 10 сек. Активирование защиты салона происходит еще через 30 сек.

Keyless Go (KG)

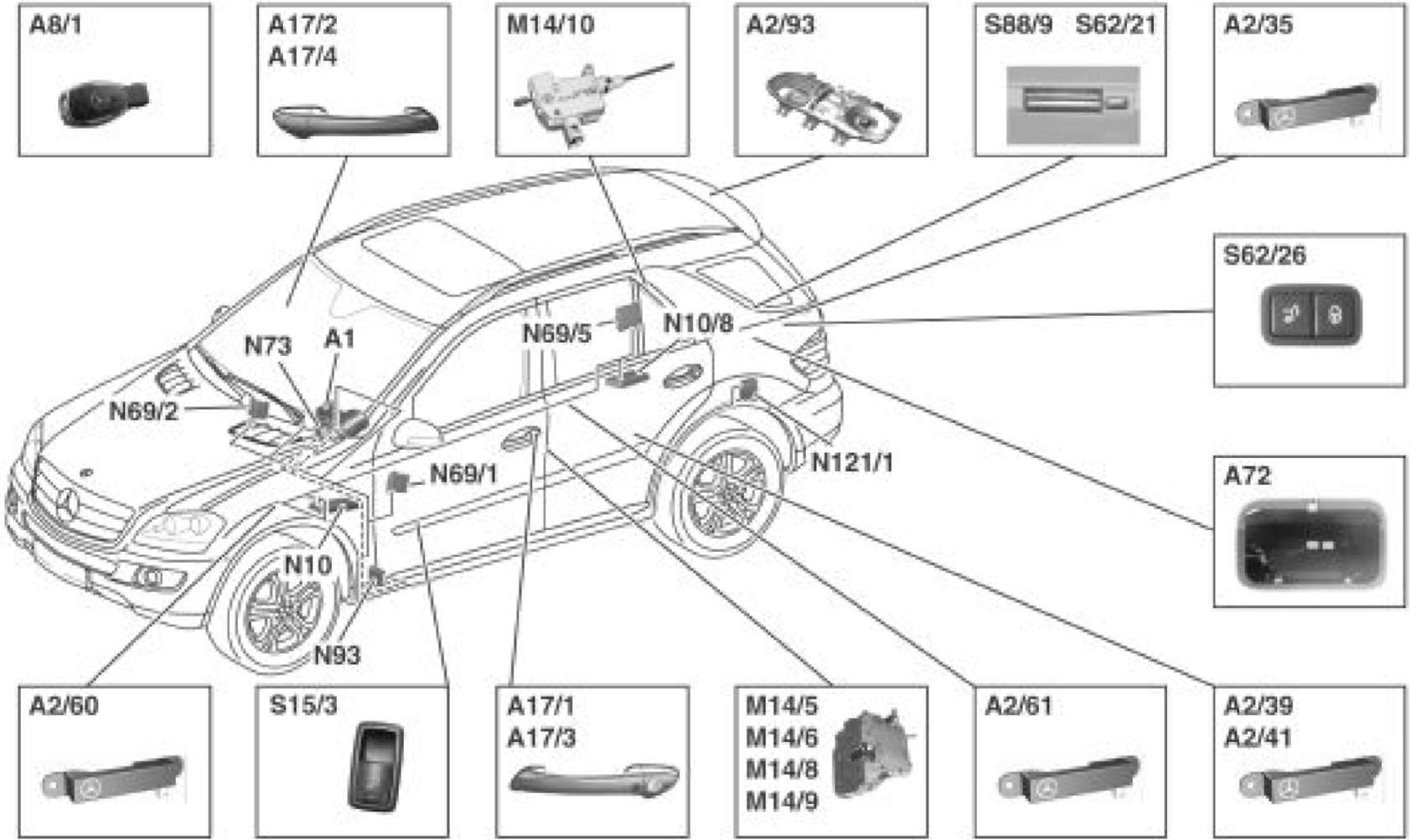

Расположение компонентов

Общий обзор системы

Устанавливаемая на типе 164 система Keyless Go (KG) является дальнейшей разработкой уже используемой на а/м «Мерседе-Бенц» системы Keyless Gо. Она позволяет не использовать ключ зажигания, но при этом он должен находиться в зоне распознавания (ключ зажигания должен быть распознан системой Keyless Gо)

Система Keyless Gо расширяет возможности обычного электронного ключа. А/м с Keyless Gо можно определить по:

* Ручкам дверей

* Ключу зажигания

* Кнопке «Старт»

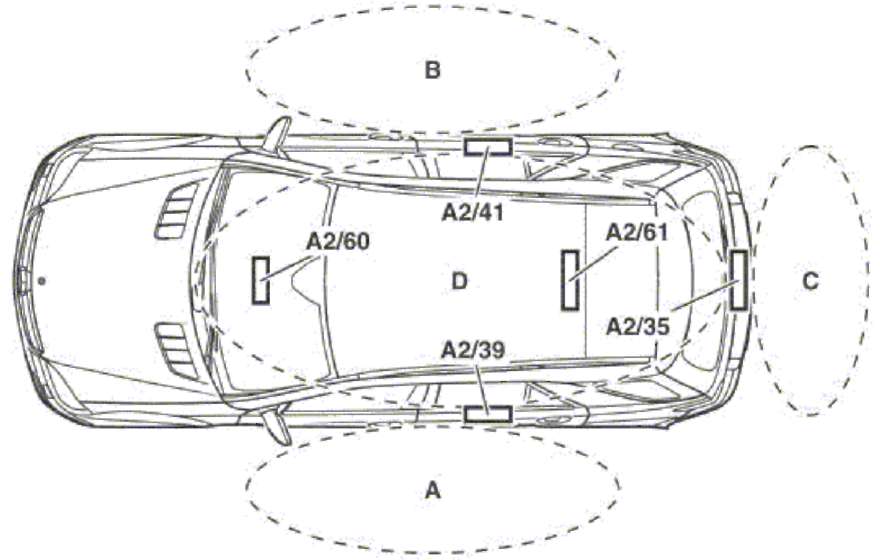

Антенны

A, B, C зоны пробуждения и распознавания ключа зажигания снаружи а/м

D зона пробуждения, распознавания и блокировки ключа

зажигания внутри а/м

A2/39 Антенна в левой двери

A2/41 Антенна в правой двери

A2/60 антенна в панели

приборов A2/61 внутренняя антенна A2/93 антенный модуль

Указание

Радиус действия дверных антенн и антенны в двери багажного отделения охватывает внутреннее пространство (салон) а/м.

Система Keyless Gо проверяет примерно каждые 5 км, находится ли ключ в а/м.

Если а/м начинает движение, после того как дверь была закрыта, система Keyless Gо проверяет наличие ключа в а/м и включает режим проверки через каждые 5 км:

Если ключ зажигания не найден в а/м, то на комбинации приборов появляется короткое предупреждение. Через ~ 5 км система снова ищет ключ в а/м и если его не находит, появляется еще одно короткое предупреждение. Это процесс повторяется каждые 5 км, пока а/м не проедет 20 км, затем предупреждение на комбинации приборов больше не исчезает. Если через 20 км а/м остановится, то двигатель будет заглушен автоматически и больше не заведется, до тех пор, пока не будет распознан ключ
