Система санкционированного доступа к управлению а/м (FBS)

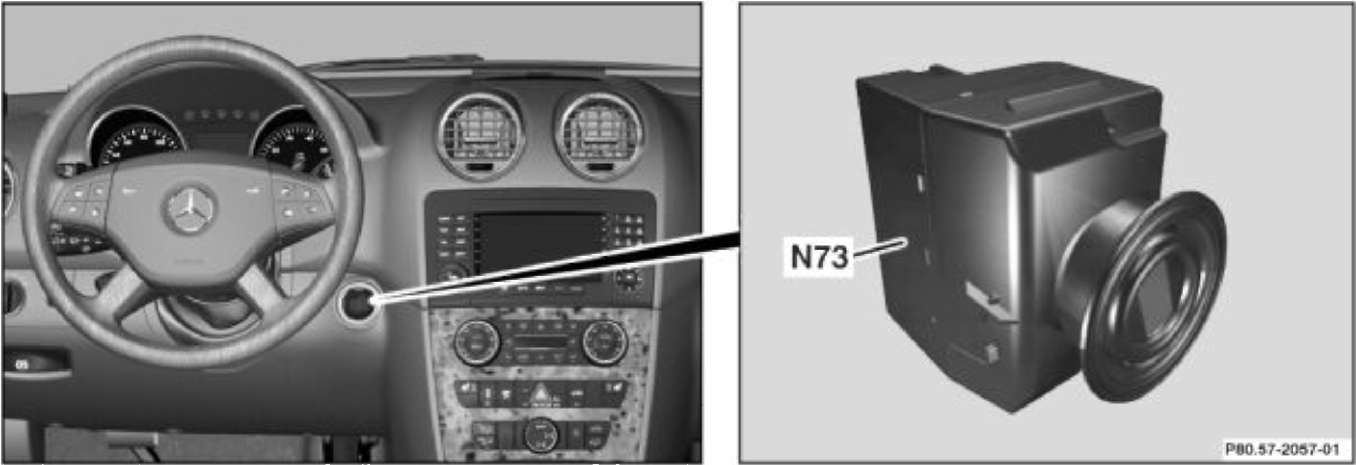

Электронный замок зажигания
Функции
На типе 164 больше не применяется электронный модуль рычага управления АКП с механическими тягами управления, вместо него устанавливается "Интеллигентный модуль сервопривода АКП" (A80), который выполняет функции управления АКП ("Shift by Wire"). Новый элемент является компонентом системы санкционированного доступа к управлению а/м и заменяет механическую блокировку рулевого управления на типе 163.
Модуль сервопривода АКП ISM (A80) переключает стандартные режимы АКП P-R-D и N, а также включает защиту от буксировки в положении "P", если вытаскивается ключ из замка зажигания или через Keyless Go при выключении зажигания и последующем открытии водительской двери.
Электронный кодированный сигнал ключа зажигания распознается замком зажигания и дальше посылается на:
* БУ двигателя
* БУ АКП
* Модуль сервопривода АКП
Задачи:
* Санкционированный доступ к а/м (центральная блокировка замков)
* Проверка кодов системы санкционированного доступа (FBS 3)
* Отсутствует память настроек для ключей зажигания
* Соединение шин данных салона и двигателя
* Подключение дополнительной батареи к модулю сервопривода АКП (ISM) (блокировка в положении 'P')
* Кнопка старта системы Keyless Go

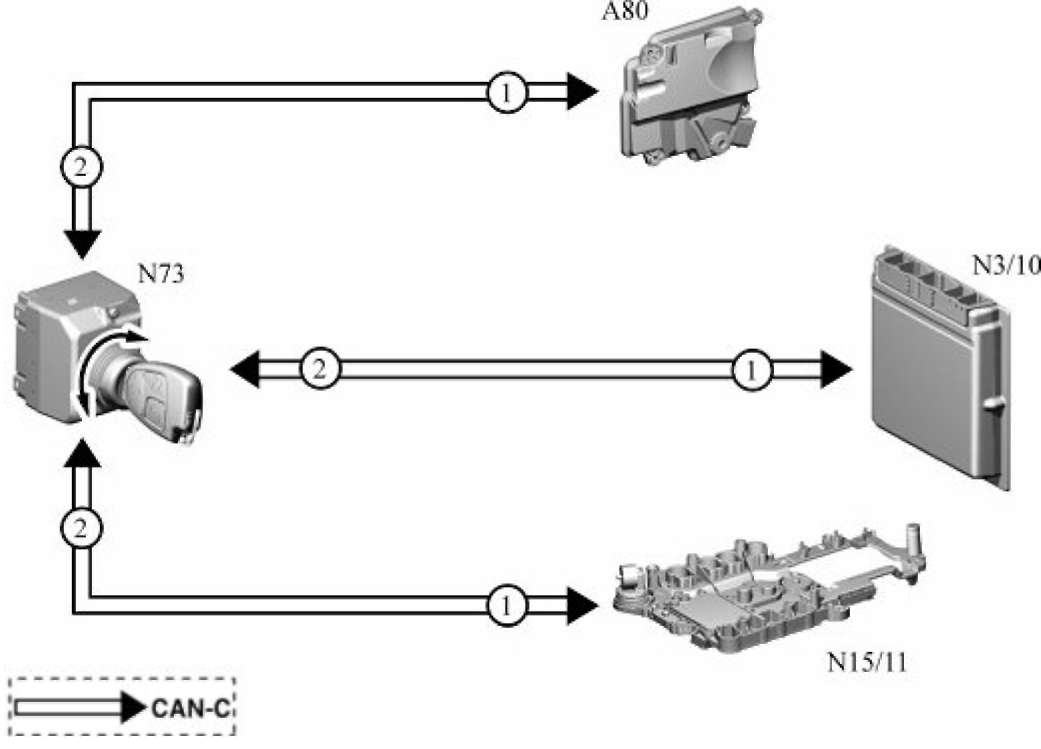

Прохождение сигналов по сети обмена данными
A80 Модуль сервопривода АКП (ISM)
N3/10 БУ двигателя (ME-..)
N15/11 БУ АКП (EGS)
N73 Электронный замок зажигания (EZS), FBS-Master
