Концепция предохранителей

Электропитание потребителей осуществляется через блок предварительных предохранителей F33 (рядом с аккумуляторной батареей) и далее через блоки предохранителей в панели приборов (F3) и в багажном отделении сзади справа (F4), через блок предварительных предохранителей в моторном отсеке (F32) и блок реле и предохранителей в моторном отсеке (F58)

* Блок предохранителей в панели приборов справа (закрыт пластмассовой крышкой); все предохранители с 10 по 18, к выходу а/м на рынок защищают клемму 30.

* Блок реле и предохранителей в багажном отделении (F4)

* Блок предварительных предохранителей (F32) в моторном отсеке может включать в себя до пяти предварительных предохранителей (исполнение с предварительными предохранителями, которые прикручиваются).

* Блок предварительных предохранителей (F33) содержит ножевые предохранители и предохранители, которые прикручиваются.

Указание: предохранители, которые прикручиваются, не могут заменяться по отдельности.

* Блок реле и предохранителей в моторном отсеке (F58)

Листок с расположением реле и предохранителей находится в нише запасного колеса под складным противооткатным башмаком.

Модуль обработки сигналов и управления (SAM)

Передний и задний блоки управления SAM выполняют много различных функций. Они не объединены с блоками реле и предохранителей в одну деталь, а, как и другие блоки управления, устанавливаются отдельно.

Основные функции переднего SAM (N10)

Управляет:

* Передним стеклоочистителем

* Головным освещением (Мастер света)

* Насосом стеклоомывателя спереди и сзади (двойной насос)

* Системой очистки фар

* Освещением пространства для ног

* Обогревом форсунок стеклоомывателя

* Обогревом передних сидений (с управлением по времени)

* Стеклоподъемниками задних дверей слева и справа

* Замком центральной блокировки задней левой двери

* Контроль и зарядка дополнительной батареи G1/7

* Считывание сигналов с датчиков и выключателей

* Диагностикой и кодированием

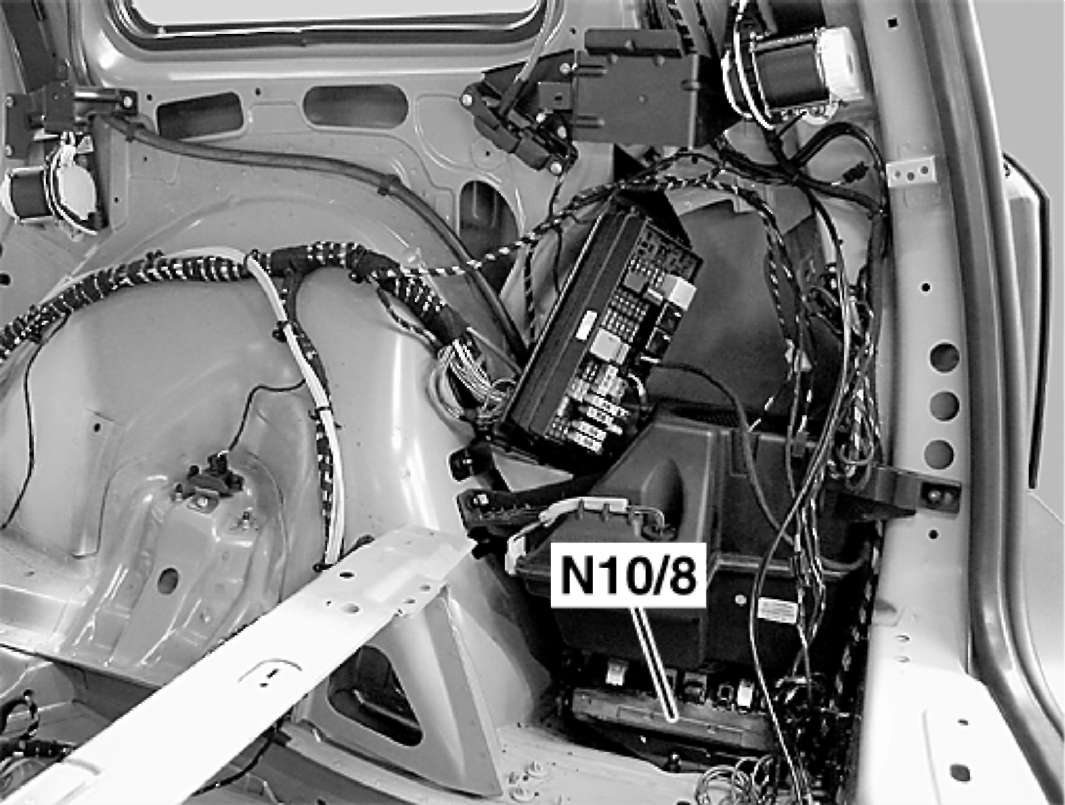

Основные функции заднего SAM (N10/8)

Управляет:

* Обогревом заднего стекла

* Противоугонной сигнализацией

* Указателями поворота (Master)

* Замком центральной блокировки задней правой двери и лючком бензобака (ZV Master)

* Замком центральной блокировки и дотяжкой двери багажного отделения

* Системой распознавания прицепного устройства

* Системой освещения прицепного устройства (ECE/USA)

* Электродвигателем стеклоочистителя заднего стекла

* Освещением заднего правого порога

* Освещением багажного отделения

* Диагностикой и кодированием
