Электрооборудование двигателя

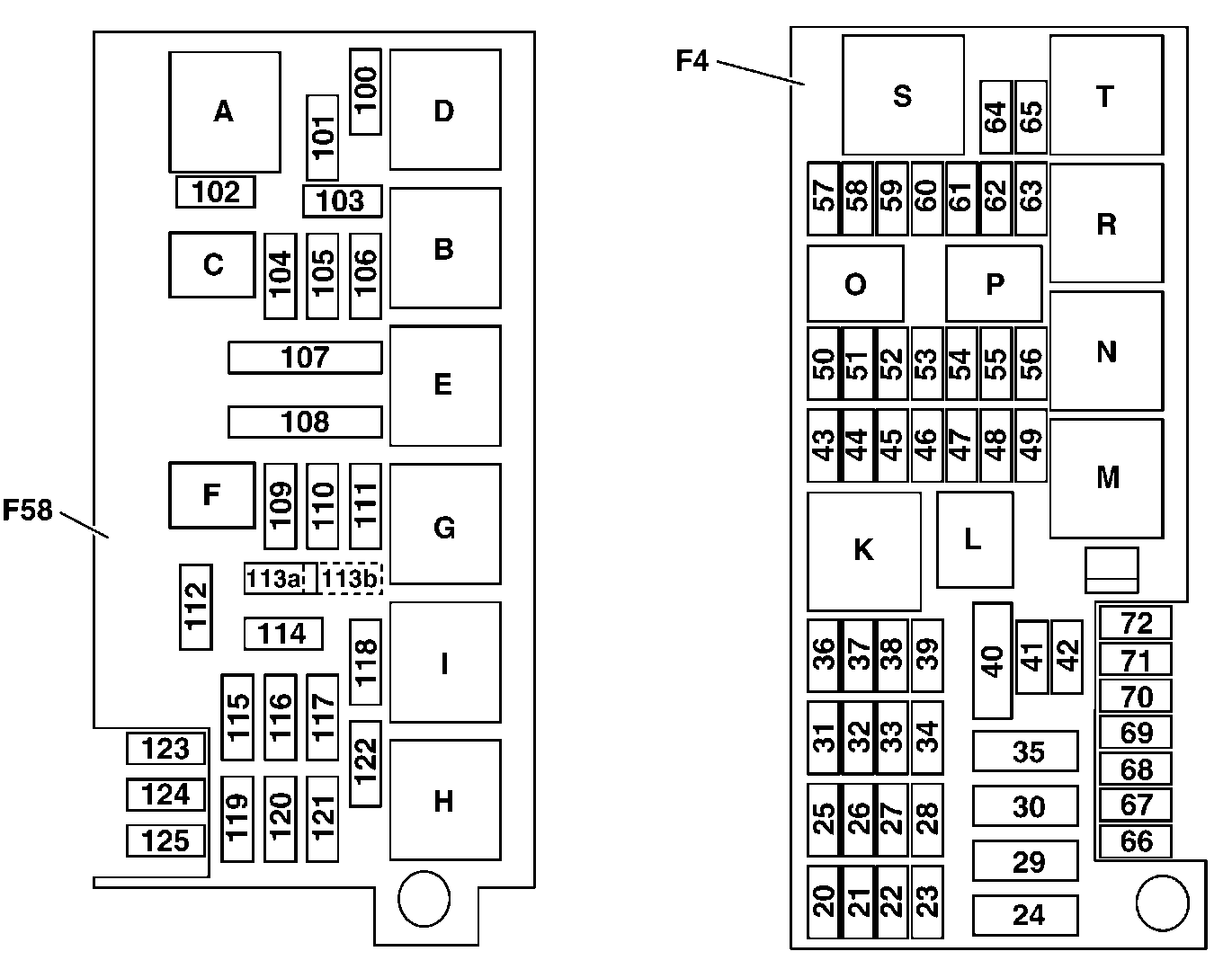

F58 Блок реле и
предохранителей в моторном отсеке, правый
Предохранители относящиеся к двигателю
f101
f103
f104
f105
f118 (Кл. 15) f120 (Кл. 30)
I реле стартера
F4 Блок реле и предохранителе,
задний
57 предохранитель топливного насоса O реле топливного насоса
Расположение блоков управления
двигателя
Двигатель 113 в
пространстве для ног переднего пассажира
Штекерное соединение жгута БУ двигателя со жгутом проводов салона
расположено за блоком реле и предохранителей в моторном отсеке (F58)
Система охлаждения двигателя

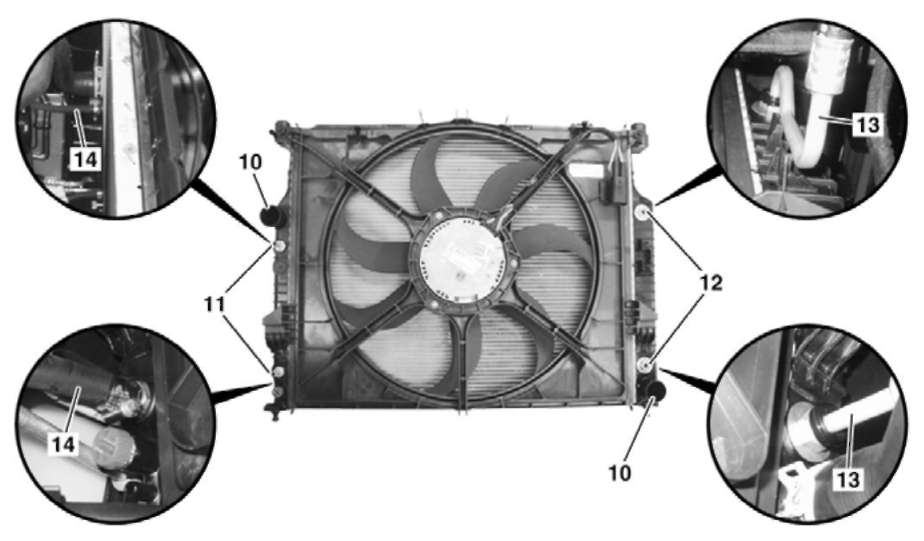

Модуль радиаторов
Основными компонентами модуля радиаторов являются:
* радиатор охлаждающей жидкости двигателя с интегрированными в него
теплообменниками для масла АКП, в правом бачке и масла ГУР, в левом
бачке;
* конденсатор климатической установки с интегрированным
фильтром-осушителем;
* охладитель наддувочного воздуха для дизелей;
* электрический вытяжной вентилятор с бесступенчатым регулированием
(управление осуществляет БУ двигателя посредством сигнала ШИМ).
Параметры и исполнение компонентов различны и зависят от потребности
в охлаждении. В ниже приведённой таблице указаны основные параметры.
| |
Вытяжной вентилятор |
Радиатор ОЖ |
Конденсатор климатической установки |
| |
Макс. мощность (Вт) |
Диаметр вентилятора (мм) |
Толщина (мм) |
Площадь (дм2) |
Толщина (мм) |
|
ML 350 |
600 |
486 |
24 |
31,7 |
16 |
|
ML 500 |
600 |
486 |
24 / 40* |
31,7 |
16 |
|
ML 280 CDI |
850 |
530 |
40 |
31,7 |
16 |
|
ML 320 CDI |
850 |
530 |
40 |
31,7 |
16 |
* при наличии тягово-сцепного устройства
При наличии SA «Автономный отопитель», система охлаждения получает
дополнительные компоненты: автомномный отопитель со шлангами для
охлаждающей жидкости, насос и клапан.
