Мерседес Бенц W463. 463.246/249/250/333



Мерседес Бенц W463. 463.246/249/250/333

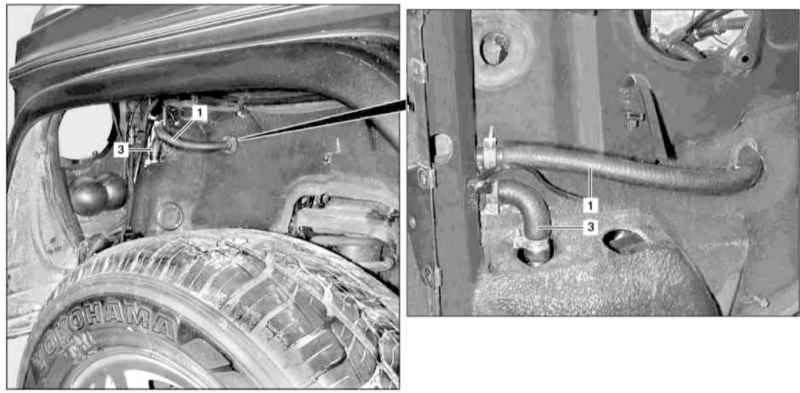

Детали установки линии охлаждения жидкости ГУР на моделях 463.246/249/250/333 (1 из 2)

11.4.13 463.246/249/250/333 Mercedes-Benz W463

1 — Возвратный шланг

3 — Возвратный шланг рулевого механизма

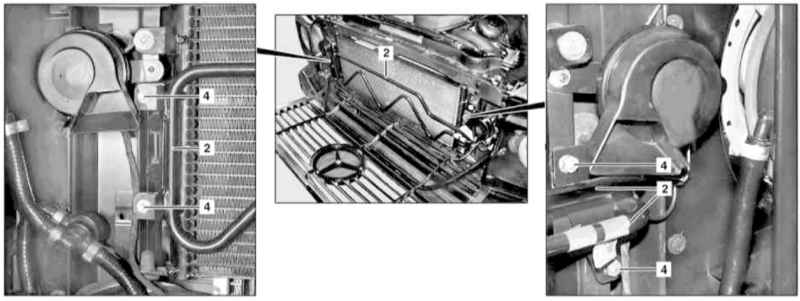

Детали установки линии охлаждения жидкости ГУР на моделях 463.246/249/250/333 (2 из 2)

11.4.13 463.246/249/250/333 Mercedes-Benz W463

2 — Линия охладительного тракта

4 — Гайка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Опустите вперед переднюю решетку (см. Главу Кузов).
  2. Снимите левую блок-фару (см. Главу Бортовое электрооборудование).
  3. Снимите локер защиты левой колесной арки.
  4. Откачайте жидкость из резервуара ГУР.
  5. Отсоедините возвратный шланг (1) от линии (2) охладительного тракта, - приготовьтесь к сбору проливаемой жидкости.
  6. Отсоедините от линии (2) возвратный шланг (3) рулевого механизма, - приготовьтесь к сбору проливаемой жидкости.
  7. Несколько раз поверните рулевое колесо от упора до упора, - попросите помощника собрать вытесняемую из шланга (3) жидкость.

Во избежание выхода рулевого насоса из строя ни в коем случае не оставляйте двигатель работающим!

  1. Отпустите гайки (4), снимите линию охладительного тракта (2) и слейте из нее жидкость в приготовленную емкость.
  2. Установка производится в обратном порядке, не забудьте залить свежую жидкость в резервуар ГУР.

Модели 463.323

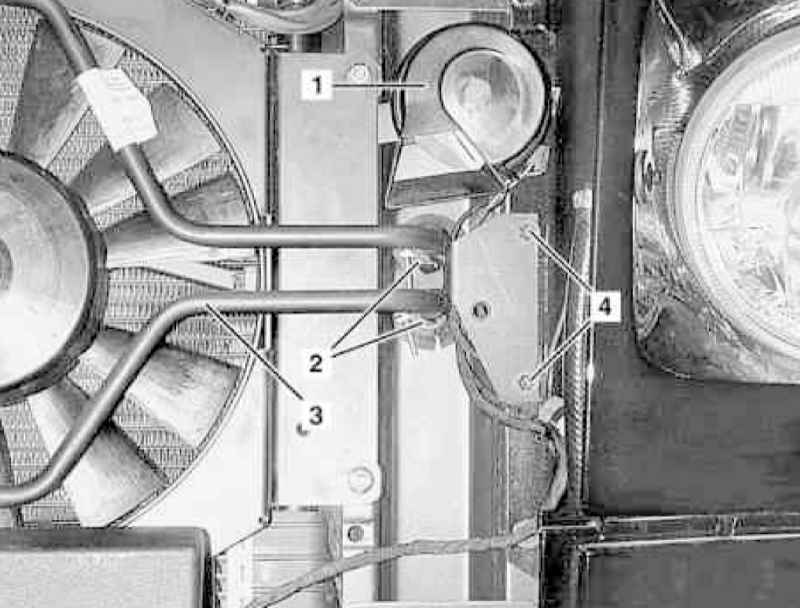

Детали установки линии охлаждения ГУР на моделях 463.323 (1 из 2)

11.4.13 463.246/249/250/333 Mercedes-Benz W463

1 — Левый рожок клаксона
2 — Возвратная трубка
3 — Линия охладительного тракта

4 — Болт

Детали установки линии охлаждения ГУР на моделях 463.323 (2 из 2)

11.4.13 463.246/249/250/333 Mercedes-Benz W463

3 — Линия охладительного тракта

4 — Болт

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите переднюю решетку (см. Главу Кузов).
  2. Снимите левую блок-фару (см. Главу Бортовое электрооборудование).
  3. Откачайте жидкость из резервуара ГУР.
  4. Отсоедините левый рожок клаксона (1).
  5. Отсоедините возвратные линии (2) от линии охлаждения ГУР (3).
  6. Попросив помощника собрать вытесняемую из шланга жидкость, несколько раз поверните рулевое колесо от упора до упора.
  7. Отпустите болты (4), снимите линию охладительного тракта (3) и слейте из нее жидкость в приготовленную емкость.
  8. Установка производится в обратном порядке, не забудьте залить свежую жидкость в резервуар ГУР.
