Мерседес Бенц W463. Снятие и установка рулевого колеса



Мерседес Бенц W463. Снятие и установка рулевого колеса

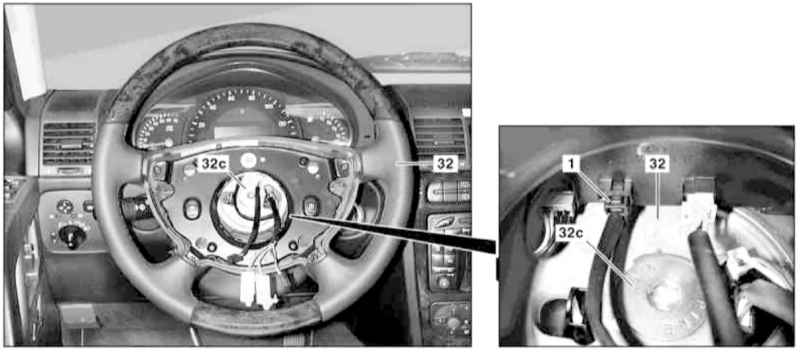

Детали установки рулевого колеса
11.4.7 Снятие и установка рулевого колеса Mercedes-Benz W463

1 — Разъем электропроводки устройства подогрева рулевого колеса
32 — Рулевое колесо

32с — Винт с потайной головкой

11.4.7 Снятие и установка рулевого колеса Mercedes-Benz W463

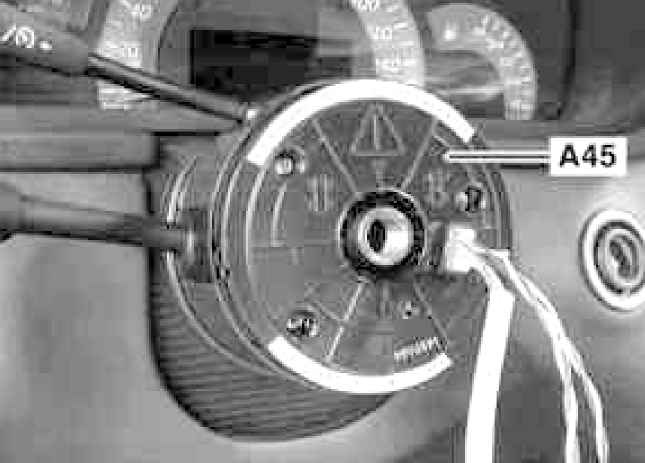

Контактный кабельный барабан (А45) рулевого колеса


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Разверните рулевое колесо (3) в положение, соответствующее прямолинейному движению.
  2. Извлеките ключ из замка зажигания, - должно сработать устройство электронной блокировки колонки (ESC).

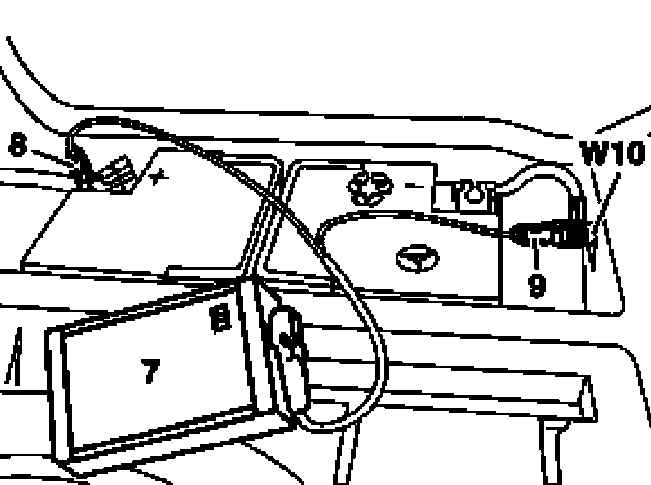

  1. Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.

    7 — Вспомогательный аккумулятор
    8 — Клемма положительного провода модуля
    9 — Клемма отрицательного провода модуля
    W10 — Заземление батареи
11.4.7 Снятие и установка рулевого колеса Mercedes-Benz W463
  1. Снимите с рулевого колеса модуль подушки безопасности (см. Главу Бортовое электрооборудование).
  2. На моделях соответствующей комплектации (выпуска с 01.07.02 с кодом VL0) рассоедините разъем (1) электропроводки устройства подогрева рулевого колеса.
  3. Зафиксировав рулевое колесо (32) неподвижно, выверните винт с потайной головкой (32с), - винт подлежит замене в обязательном порядке.
  4. Пропуская электропроводку подушки безопасности сквозь проходное отверстие, снимите рулевое колесо, предварительно пометив его установочное положение на валу колонки.
  5. Визуально оцените состояние контактного кабельного барабана (А45), в случае необходимости произведите его замену (см. Раздел Снятие и установка контактного кабельного барабана рулевого колеса).
  6. Установка производится в обратном порядке, проследите за правильностью совмещения нанесенных в процессе демонтажа колеса посадочных меток.
