Мерседес Бенц W463. Оценка состояния компонентов рулевого привода

11.4.6 Оценка состояния компонентов рулевого привода Mercedes-Benz W463

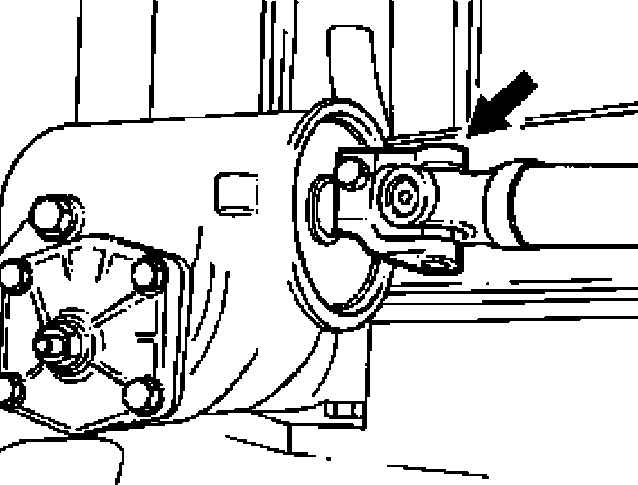

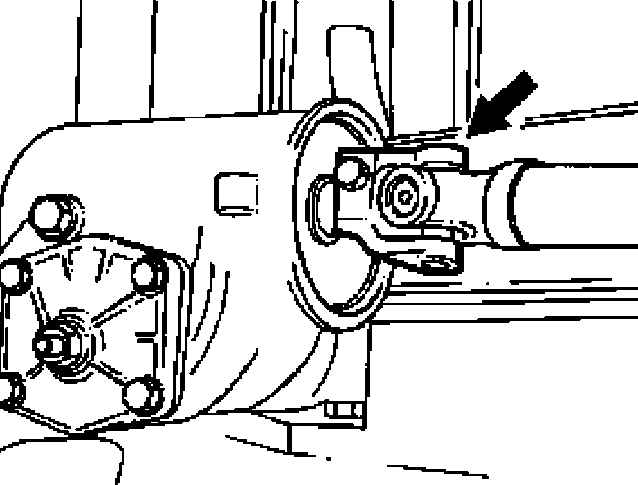

Карданный шарнир (стрелка) рулевого вала не должен иметь заметных осевого и радиального люфтов

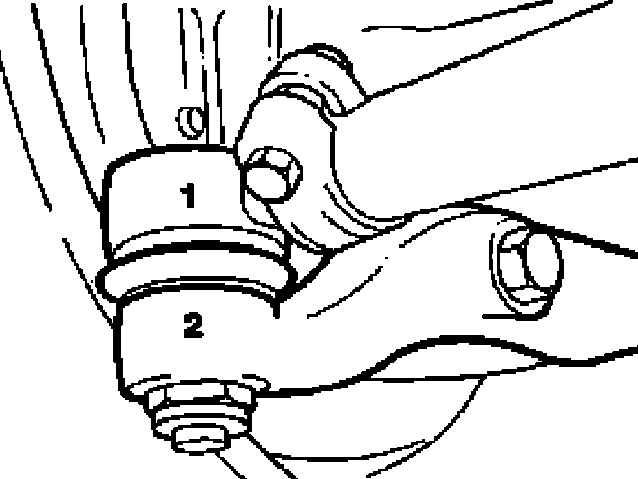

Визуально осмотрите все рулевые наконечники

1 — Наконечник рулевой тяги
2 — Поворотный рычаг/сошка

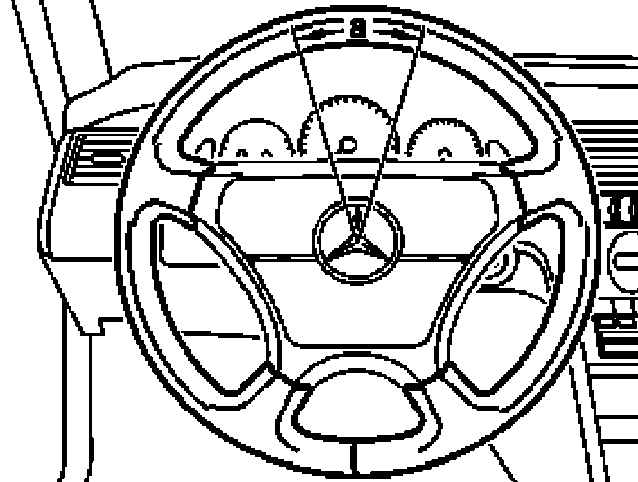

Величину свободного хода (а) рулевого колеса не должна выходить за пределы допустимого диапазона

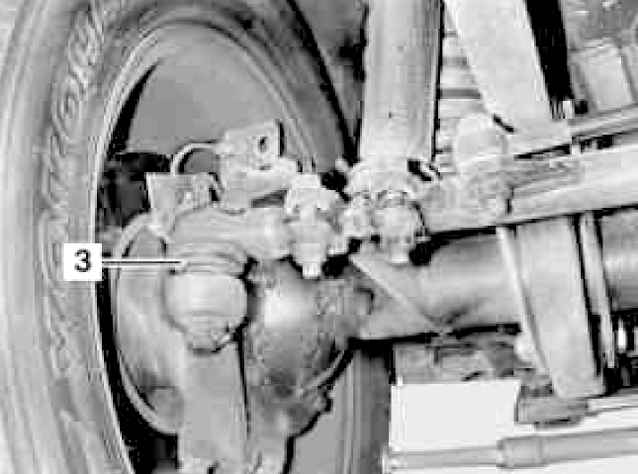

Оцените состояние резиновых пыльников (3) всех шарнирных узлов рулевого привода

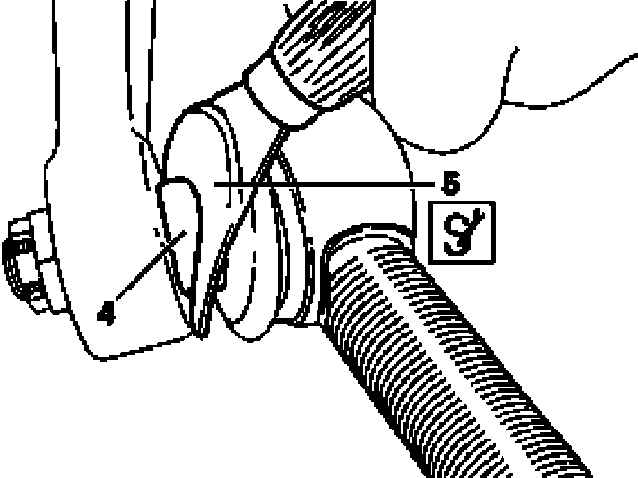

Оценка состояния шарового пальца наконечника рулевой тяги

4 — Шаровый палец
5 — Приспособления для отжимания пыльника

ПОРЯДОК ВЫПОЛНЕНИЯ

Поддомкратьте автомобиль и установите его на подпорки.
Поддев отверткой, вручную удостоверьтесь в отсутствии осевого люфта карданного шарнира рулевого вала (стрелка). Попросив ассистента повращать рулевое колесо вправо-влево, проверьте шарнир на наличие радиального люфта, который также не должен иметь места.
Оцените состояние наконечников рулевых тяг (1) в поворотных рычагах/сошке рулевого механизма (2).
Оцените величину люфта (а) рулевого колеса.
Тщательно протерев, оцените состояние резиновых пыльников (3) шарнирных сочленений компонентов рулевого привода. В случае выявления трещин, следов развития утечек и прочих дефектов, соответствующие шарниры должны быть заменены в сборе, - просто замена пыльника допускается только при абсолютной уверенности в том, что внутрь шарнира не могла попасть грязь.
Оценка состояния шаровых пальцев (4) рулевых наконечников может быть произведена путем отжимания пыльников при помощи специального приспособления (5).
