Мерседес Бенц W463. 463.323 (М612)



Мерседес Бенц W463. 463.323 (М612)

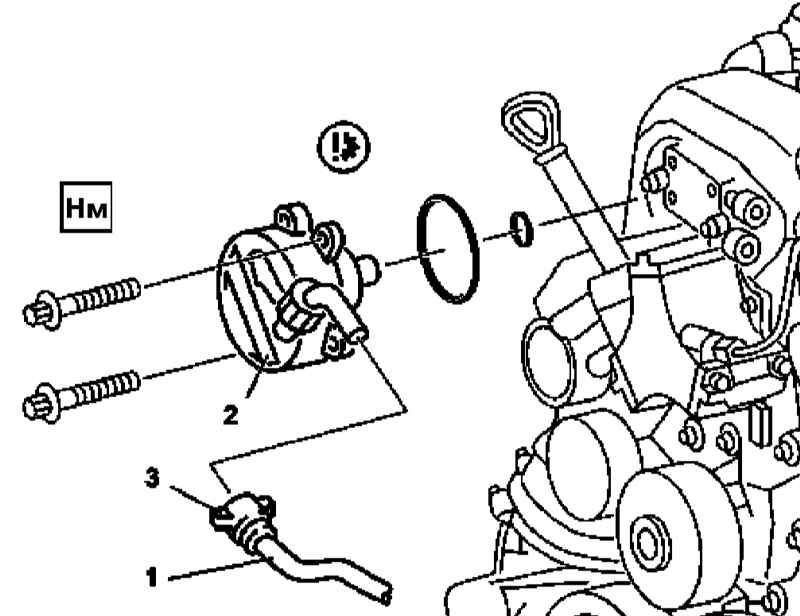

Детали установки вакуумного насоса на моделях 463.323 (М612)

10.6 463.323 (М612) Mercedes-Benz W463

1 — Вакуумная линия
2 — Вакуумный насос

3 — Фиксатор

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите вязкостную муфту привода вентилятора системы охлаждения (см. Главу Системы охлаждения, отопления, вентиляции и кондиционирования воздуха).
  2. Отпустив фиксатор (3), отсоедините от насоса (2) вакуумную линию (1).
  3. Выверните крепежные болты и, потянув вперед, снимите вакуумный насос (2).
  4. Установка производится в обратном порядке, - проследите за правильностью посадки драйвера на задней части насосной сборки, не забывайте заменять вышедшие из строя уплотнительные элементы.

Модели 463.333 (М628)

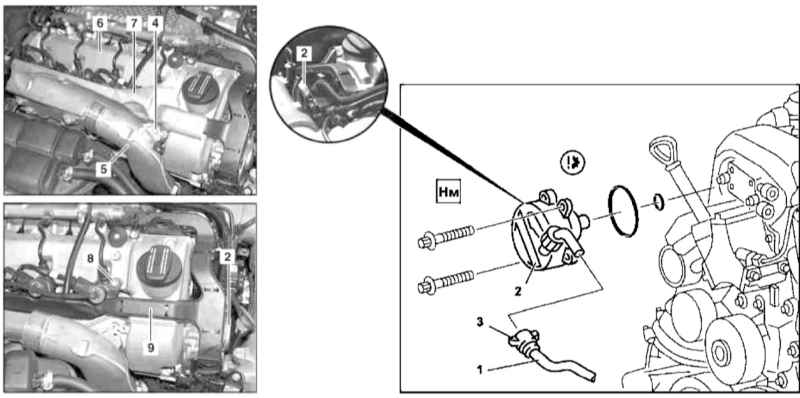

Детали установки вакуумного насоса на моделях 463.333 (М628)

10.6 463.323 (М612) Mercedes-Benz W463

1 — Вакуумная линия
2 — Вакуумный насос
3 — Фиксатор
4, 8 — Болты

5 — Впускной воздуховод
6 — Крышка головки цилиндров
7 — Крышка
9 — Кабельный короб

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите воздухоочиститель и воздухозаборник со встроенным датчиком MAF (см. Главу Системы питания и выпуска отработавших газов).
  2. Высвободите из фиксатора на кузовном элементе правый впускной воздуховод.
  3. Снимите панель отделки с маслоналивной горловины.
  4. Выверните крепежный болт (4) и оттяните в сторону воздуховод (5) на крышке головки цилиндров (6).
  5. Снимите крышку (7).
  6. Выверните болты (8) и снимите с направляющих на крышке головки цилиндров (6) кабельный короб (9).
  7. Поддомкратьте автомобиль и установите его на подпорки.
  8. Снимите активатор дроссельной заслонки в сборе с верхними воздуховодами (см. Главу Системы питания и выпуска отработавших газов).
  9. Отсоедините направляющую трубку щупа измерения уровня двигательного масла.
  10. Отпустите фиксаторы (3) и отсоедините от насосной сборки (2) вакуумную линию (1).
  11. Выверните крепежные болты и, подав вперед, снимите вакуумный насос (2).
  12. Установка производится в обратном порядке, - проследите за правильностью посадки драйвера на задней части насосной сборки, не забывайте заменять вышедшие из строя уплотнительные элементы.
