Мерседес Бенц W463. Снятие и установка охладителя ATF



Мерседес Бенц W463. Снятие и установка охладителя ATF

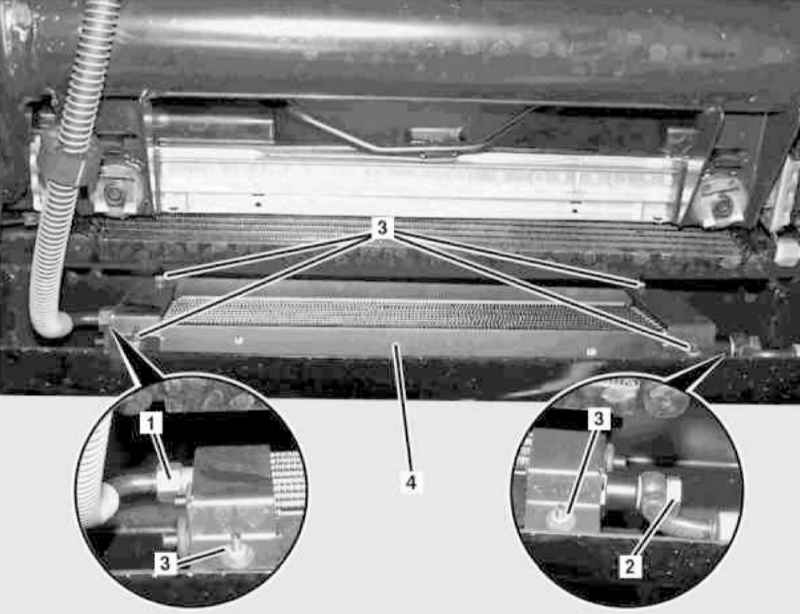

Детали установки охладителя ATF (кроме моделей 463.246)

8.9 Снятие и установка охладителя ATF Mercedes-Benz W463

1 — Накидная гайка штуцерного разъема
2 — Полый болт штуцерного соединения

3 — Гайки крепления охладителя ATF
4 — Охладитель ATF

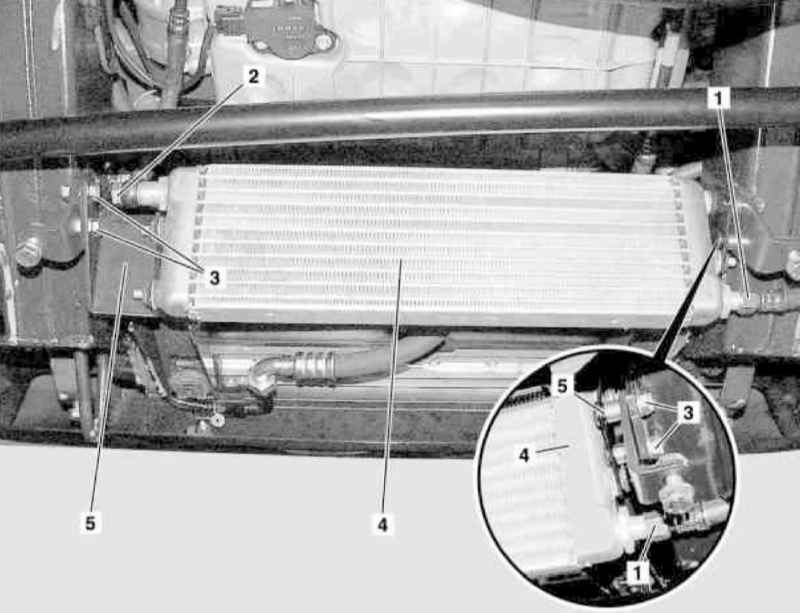

Детали установки охладителя ATF (модели 463.246)

8.9 Снятие и установка охладителя ATF Mercedes-Benz W463

1 — Накидная гайка штуцерного разъема
2 — Полый болт штуцерного соединения
3 — Гайки крепления охладителя ATF

4 — Охладитель ATF
5 — Опорный кронштейн

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите защиту картера (кроме моделей 463.246).
  2. Слейте ATF (см. Главу Текущий уход и обслуживание).
  3. Отпустите накидную гайку (1) штуцерного разъема на охладителе (4), - приготовьтесь к сбору проливаемой жидкости.
  4. Выверните полый болт (2) штуцерного соединения на охладителе (4), - приготовьтесь к сбору проливаемой жидкости.
  5. Отпустите гайки (3) крепления маслоохладителя (4).
  6. На моделях 463.266 (G55 AMG) оттяните от охладителя (4) опорный кронштейн (5).
  7. Снимите охладитель (4), - приготовьтесь к сбору проливаемой жидкости.
  8. Установка производится в обратном порядке.
