Мерседес Бенц W463. Снятие и установка стартера

Самоконтрящийся крепеж подлежит замене в обязательном порядке!

Бензиновые модели

463.250 (М112)

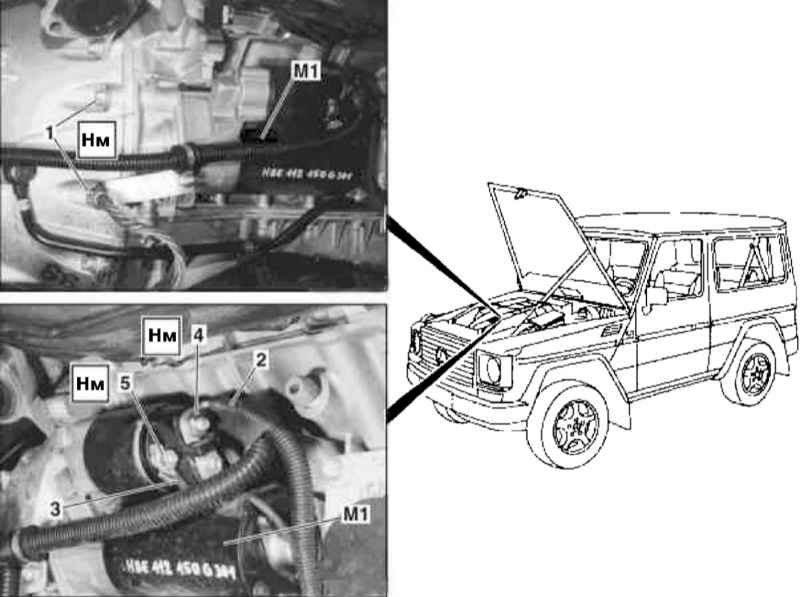

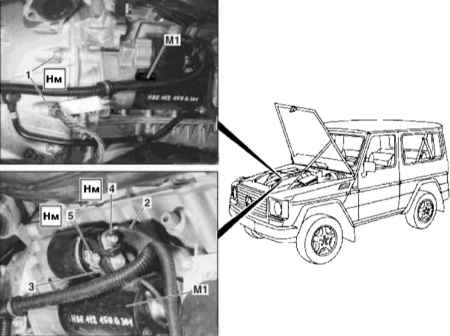

Детали установки стартера на моделях 463.250 (М112) (1 из 2)


1 — Винты 2 — Линия контура 30 3 — Линия контура 50	4, 5 — Гайки М1 — Стартер

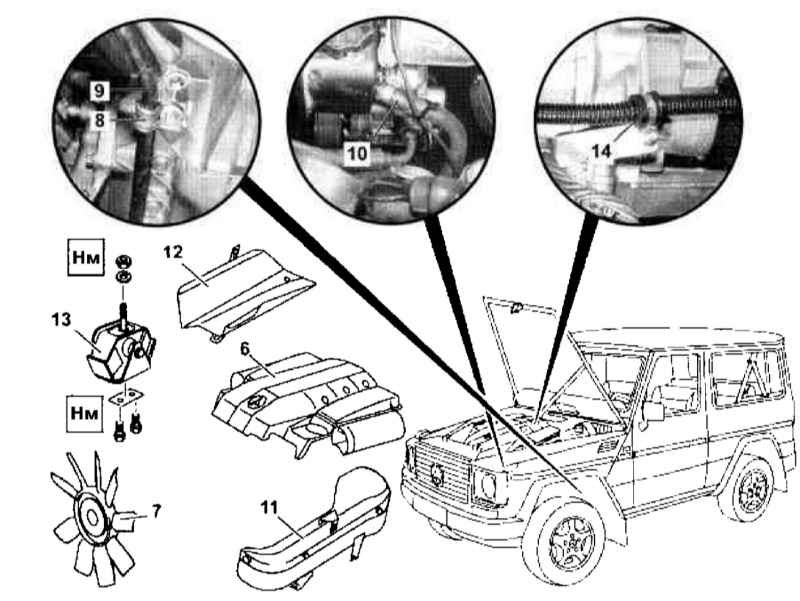

Детали установки стартера на моделях 463.250 (М112) (2 из 2)


6 — Воздухоочиститель 7 — Вентилятор системы охлаждения 8, 14 — Кронштейны 9 — Линия ATF 10 — Возвратная линия ГУР	11 — Левый щиток 12 — Правый щиток 13 — Правая опора подвески силового агрегата

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините отрицательный провод от батареи.
Снимите воздухоочиститель (6) (см. Главу Системы питания и выпуска отработавших газов).
Снимите сборку вентилятора системы охлаждения с вязкостной муфтой (7) (см. Главу Системы охлаждения, отопления, вентиляции и кондиционирования воздуха).
Отболтите от рамы правую и левую опоры силового агрегата.
Отболтите кронштейн (8) крепления линий ATF (9) справа и слева внизу и вверху на поддоне картера.
Отсоедините линию (10) рулевого насоса, - сразу же закупорьте открытые штуцерные соединения.
Высвободите из фиксатора электропроводку и отболтите от рамы левый щиток (11).
Отболтите от рамы правый щиток (12).
Вывесьте двигатель сверху и, слегка отведя его в сторону в случае необходимости, снимите щиток (12).
Отболтите и снимите правую опору подвески силового агрегата (13) (см. Главу Двигатель).
Отболтите кронштейн (14) и отсоедините электропроводку контуров 30 и 50 (2 и 3).
Выверните винты (1) и снимите стартер (М1).
Установка производится в обратном порядке, - проследите, чтобы при опускании силового агрегата не оказались защемлены щитки (11 и 12).
В заключение произведите очистку памяти процессора системы бортовой самодиагностики (см. Раздел Общая информация).

463.246/249 (М113)

Детали установки стартера на моделях 463.246/249 (М113) аналогичны показанным на иллюстрации Детали установки стартера на моделях 463.250 (М112) (1 из 2).

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините отрицательный провод от батареи.
Отсоедините электропроводку контуров 30 и 50 (2 и 3).
Выверните крепежные винты (1) и снимите стартер (М1).
Установка производится в обратном порядке.
В заключение произведите очистку памяти процессора системы бортовой самодиагностики (см. Раздел Общая информация).

Дизельные модели

463.323 (М612)

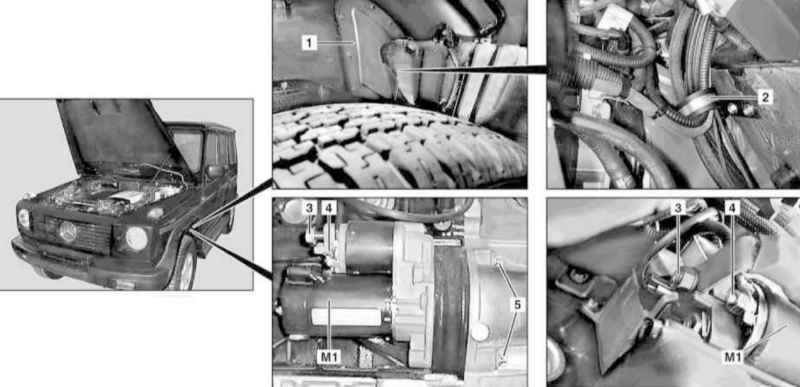

Детали установки стартера на моделях 463.323 (М612)


1 — Пыльник 2 — Фиксатор 3 — Электропроводка контура 30	4 — Электропроводка контура 50 5 — Болты М1 — Стартер

ПОРЯДОК ВЫПОЛНЕНИЯ

На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
Отсоедините отрицательный провод от батареи.
Поддомкратьте автомобиль и установите его на подпорки.
Снимите левое переднее колесо.
Снимите левый передний брызгоотбойник.
Снимите пыльник (1).
Отболтите фиксатор (2), снимите обвязку и отведите в сторону жгут электропроводки.
Снимите крышку и отсоедините электропроводку (3) контура 30.
Отсоедините электропроводку контура 50 (4).
Выверните крепежные болты (5) и через колесную арку извлеките стартер (М1).
Установка производится в обратном порядке.
В заключение деактивируйте сервисный режим системы TELE AID, произведите очистку памяти процессора системы бортовой самодиагностики (см. Раздел Общая информация).

463.333 (М628)

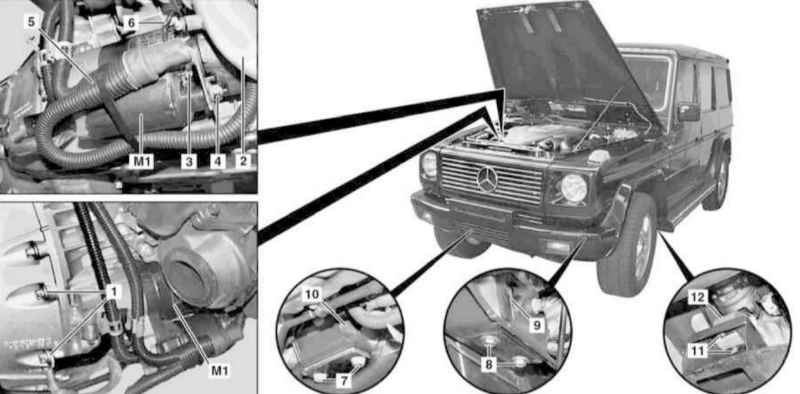

Детали установки стартера на моделях 463.333 (М628)


1 — Винт 2 — Правый нижний воздуховод 3, 4 — Гайки 5 — Электропроводка контура 30 6 — Электропроводка контура 50	7, 8, 11 — Болты 9, 10, 12 — Опоры подвески силового агрегата М1 — Стартер

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините отрицательный провод от батареи, - во избежание риска короткого замыкания не подключайте вспомогательный аккумулятор.
Поддомкратьте автомобиль и установите его на подпорки.
Снимите воздухоочиститель (см. Главу Системы питания и выпуска отработавших газов).
Снимите защиту картера.
Отсоедините правый нижний воздуховод (2) (см. Главу Системы питания и выпуска отработавших газов).
Отпустив гайки (3 и 4), отсоедините электропроводку контуров 30 и 50 (5 и 6).
Вывесьте двигатель сверху.
Вывернув болты (7 и 8), ослабьте посадку передних опор подвески силового агрегата (9 и 10).
Отдав болты (11), ослабьте посадку задней опоры (12).
Приподнимите агрегат, освободив передние опоры и сдвиньте его назад так, чтобы опора (10) попала на упор.
Выверните крепежные болты (1) и снимите стартер (М1).
Установка производится в обратном порядке.
В заключение произведите очистку памяти процессора системы бортовой самодиагностики (см. Раздел Общая информация).
