Мерседес Бенц W463. Смазывание, проверка подвижности и состояния шарнирных соединений рычажного привода дроссельной заслонки



Мерседес Бенц W463. Смазывание, проверка подвижности и состояния шарнирных соединений рычажного привода дроссельной заслонки

Старайтесь не допускать попадания смазки на пластмассовые шарниры привода!


6.2.8 Смазывание, проверка подвижности и состояния шарнирных соединений рычажного привода дроссельной заслонки Mercedes-Benz W463

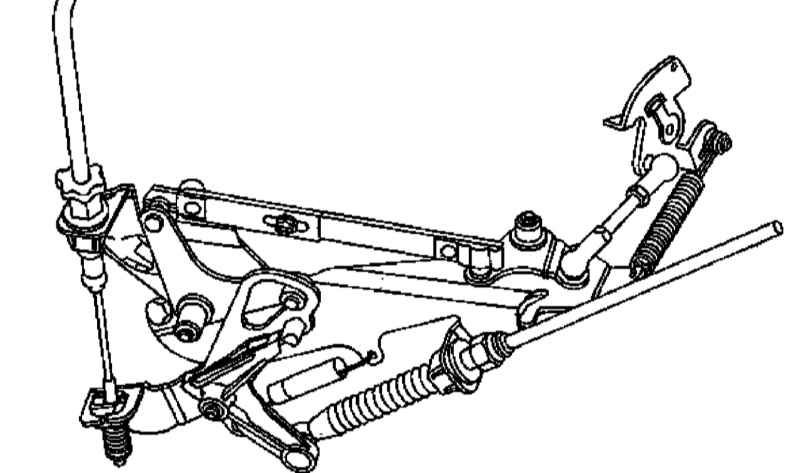

Конструкция рычажного привода дроссельной заслонки

6.2.8 Смазывание, проверка подвижности и состояния шарнирных соединений рычажного привода дроссельной заслонки Mercedes-Benz W463

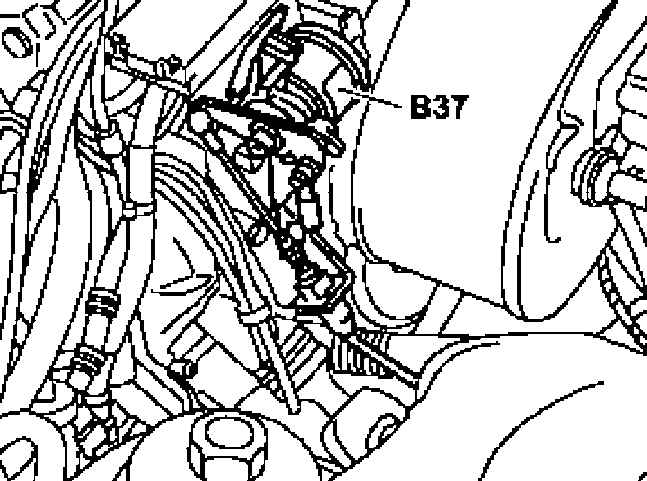

Местоположение датчика положения педали газа (В37)


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Конструкция рычажного привода дроссельной заслонки показана на иллюстрациях выше, в случае необходимости демонтируйте воздухоочиститель (см. Раздел Снятие и установка компонентов впускного воздушного тракта).
  2. Произведите смазывание шарнирных соединений приводного механизма, шаровые сборки следует разделить, набить смазкой, затем сочленить вновь, - не забудьте про сферическую опору на датчике положения педали газа (В37).
  3. Тщательно смажьте все опорные поверхности тяг и рычагов, а также открытые участки шарниров и тросов.
  4. Медленно выжмите до упора, затем отпустите педаль газа, - при выявлении признаков люфта или заклинивания замените трос привода дроссельной заслонки (см. ниже).

Проверка и регулировка привода дроссельной заслонки

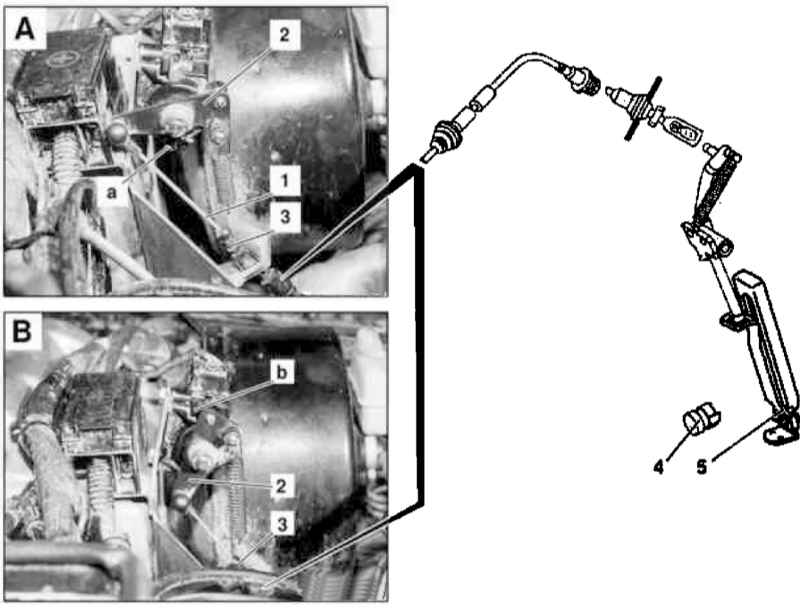

Регулировка привода дроссельной заслонки (все модели)

6.2.8 Смазывание, проверка подвижности и состояния шарнирных соединений рычажного привода дроссельной заслонки Mercedes-Benz W463

1 — Приводной трос
2 — Рычаг позиционного датчика
3 — Регулировочный винт
4 — Датчик-выключатель активации режима kickdown
5 — Педаль газа

А — Заслонка полностью закрыта
а — Упор заслонки
В — Заслонка полностью закрыта
b — Упор заслонки

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Проверьте свободу хода и общее состояние рычага (2) позиционного датчика (TPS)и приводного троса (1).
  2. Запустите двигатель на холостые обороты, - рычаг (2) TPS должен прижаться к упору (а) закрытого положения заслонки (педаль газа (5) отпущена). В случае необходимости подправьте положение рычага путем вращения регулировочного винта (3), полностью выбрав имеющий место люфт.
  3. Подключите считыватель STAR DIAGNOSIS и произведите очистку памяти модуля системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
  4. Выжмите педаль газа (5) до упора в датчик-выключатель активации режима kickdown (4) (не активируйте режим), и при помощи регулировочного винта (3) добейтесь, чтобы рычаг TPS прижался к упору (b).
  5. Вновь произведите очистку памяти модуля системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
  6. Визуально удостоверьтесь в полноте хода дроссельной заслонки, смажьте открытые участки приводного троса антикоррозионной смазкой (001 989 37 51 10).

Снятие и установка троса привода дроссельной заслонки

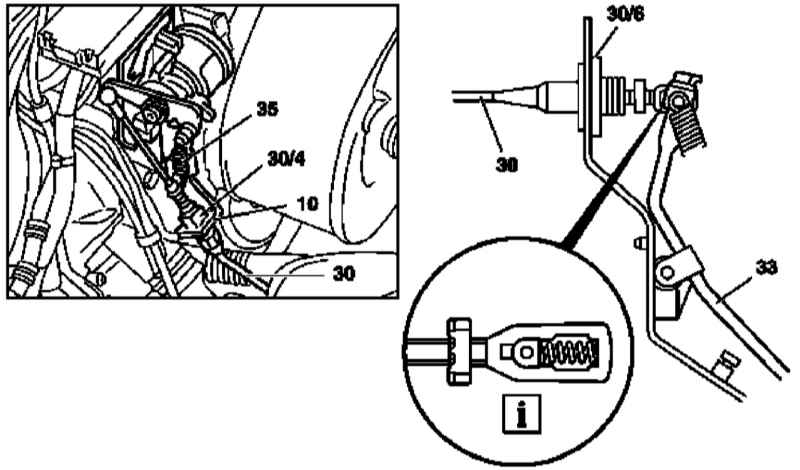

Детали установки троса привода дроссельной заслонки (все модели)

6.2.8 Смазывание, проверка подвижности и состояния шарнирных соединений рычажного привода дроссельной заслонки Mercedes-Benz W463

10 — Фиксированный рычаг
30 — Приводной трос
30/4 — Пластмассовые фиксаторы

30/6 — Резиновая проходная втулка
33 — Рычаг педальной сборки
35 — Возвратная пружина

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините приводной трос (30) от головки сферической опоры.
  2. Сожмите вместе пластмассовые фиксаторы (30/4) и потяните наружу фиксированный рычаг (10) в сборе с приводным тросом (30).
  3. Снимите крышку слева под панелью приборов.
  4. Протолкните трос из салона в двигательный отсек, - постарайтесь не допустить выпадения резиновой проходной втулки (30/6).
  5. Извлеките тросовую сборку (30) из двигательного отсека.
  6. Установка производится в обратном порядке.
  7. В заключение отрегулируйте привод (см. выше) и смажьте открытые участки тросовой сборки антикоррозионной смазкой (001 989 37 51 10).

Снятие и установка датчика положения педали газа

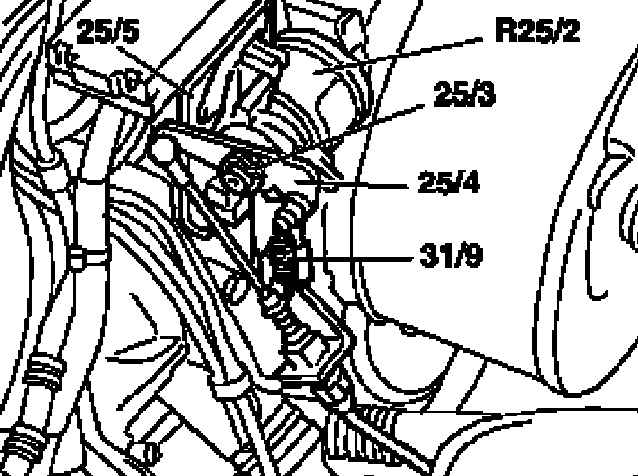

Детали установки датчика хода педали газа (все модели)

6.2.8 Смазывание, проверка подвижности и состояния шарнирных соединений рычажного привода дроссельной заслонки Mercedes-Benz W463

25/3 — Стопорная шайба
25/4 — Передающий рычаг со встроенной дистанционной муфтой
25/5 — Фиксированный рычаг

31/9 — Возвратная пружина
R25/2 — Датчик установленного значения

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините возвратную пружину (31/9).
  2. Расчеканьте стопорную шайбу (25/3).
  3. Оттяните передающий рычаг со встроенной дистанционной муфтой (25/4), - не отсоединяйте трос привода дроссельной заслонки
  4. Рассоедините электрический разъем.
  5. Отболтите датчик положения педали газа (R25/2) от фиксированного рычага (25/5).
  6. Установка производится в обратном порядке, - проследите за правильностью посадки стопорной шайбы. Проверьте исправность функционирования привода, в случае необходимости произведите соответствующую регулировку (см. выше).

Снятие и установка педали газа и ее рычага

Педаль

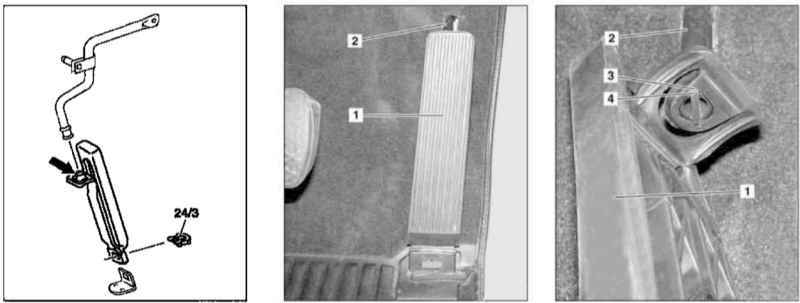

Детали установки педали газа (все модели)

6.2.8 Смазывание, проверка подвижности и состояния шарнирных соединений рычажного привода дроссельной заслонки Mercedes-Benz W463

1 — Педаль газа
2 — Шток педали
3 — Выборка

4 — Кулачок
24/3 — Фиксатор

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите фиксатор (24/3).
  2. Отсоедините нижний конец педали газа (1).
  3. Разверните педаль (1) влево на штоке (2) так, чтобы выборка (3) попала на кулачок (4) штока (2).
  4. Снимите педаль, подав ее назад и отделив от штока.
  5. Установка производится в обратном порядке.

Рычаг педали

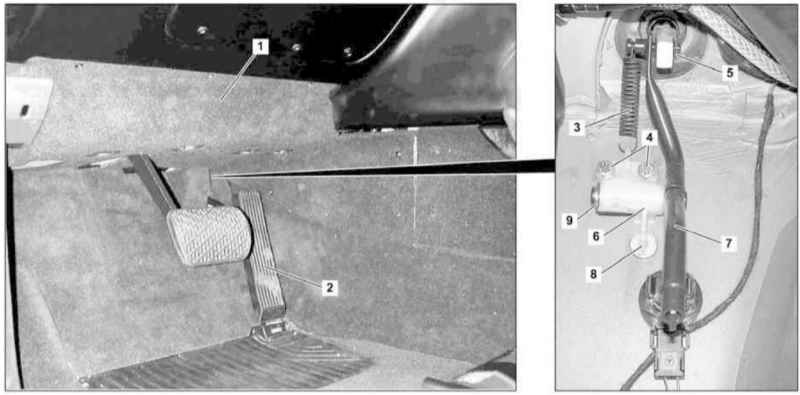

Детали установки рычага педали газа (все модели)

6.2.8 Смазывание, проверка подвижности и состояния шарнирных соединений рычажного привода дроссельной заслонки Mercedes-Benz W463

1 — Крышка
2 — Педаль газа
3 — Пружина
4 — Болты

5, 9 — Стопорные кольца
6 — Поворотная опора
7 — Рычаг педали
8 — Блокирующий штифт

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите крышку (1) слева под панелью приборов.
  2. Снимите педальную сборку (2) (см. выше).
  3. Снимите переднюю секцию коврового покрытия в водительском ножном колодце.
  4. Снимите пружину (3).
  5. Выверните болты (4) крепления поворотной опоры (6) к переборке двигательного отсека.
  6. Снимите стопорное кольцо (5).
  7. Снимите поворотную опору (6) в сборе с рычагом педали (7).
  8. Извлеките блокирующий штифт (8) и отделите опору (6) от рычага (7).
  9. Установка производится в обратном порядке, - проследите, чтобы штифт (8) попал в приемное гнездо в переборке двигательного отсека.
