Мерседес Бенц W463. Снятие и установка испарителя системы К/В и его кожуха



Мерседес Бенц W463. Снятие и установка испарителя системы К/В и его кожуха

Соблюдайте все необходимые меры предосторожности, связанные с обслуживанием систем К/В (см. Раздел Общая информация и меры безопасности)! Снятие и установка кожуха испарителя должны производиться силами двух человек!

Кожух испарителя

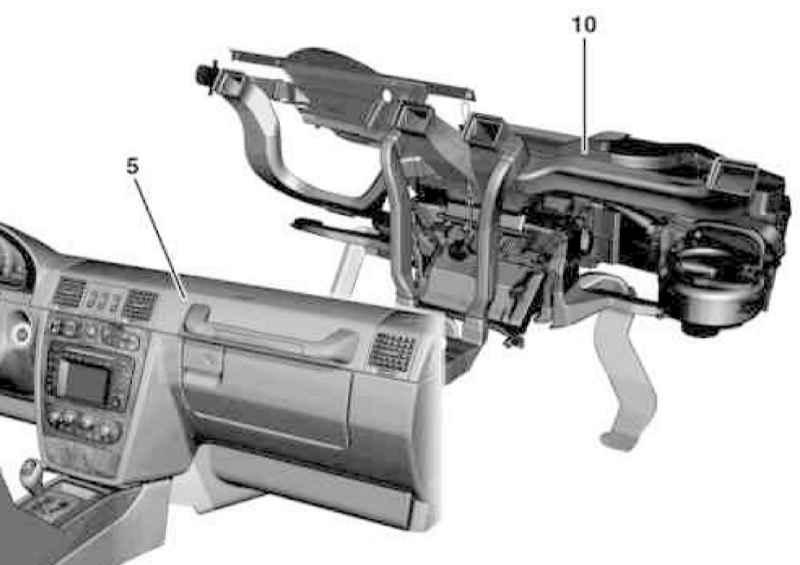

Детали установки кожуха испарителя системы К/В (1 из 3)

5.2.15 Снятие и установка испарителя системы К/В и его кожуха Mercedes-Benz W463

5 — Панель приборов

10 — Кожух испарителя

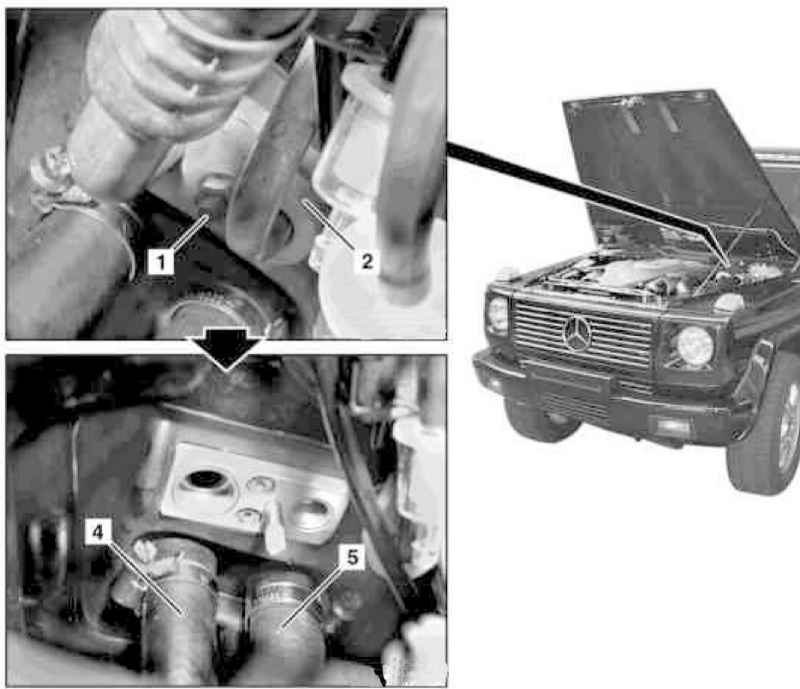

Детали установки кожуха испарителя системы К/В (2 из 3)

5.2.15 Снятие и установка испарителя системы К/В и его кожуха Mercedes-Benz W463

1 — Гайка
2 — Крепежная пластина

3 — Шлаг подачи горячей воды
4 — Шланг возврата горячей воды

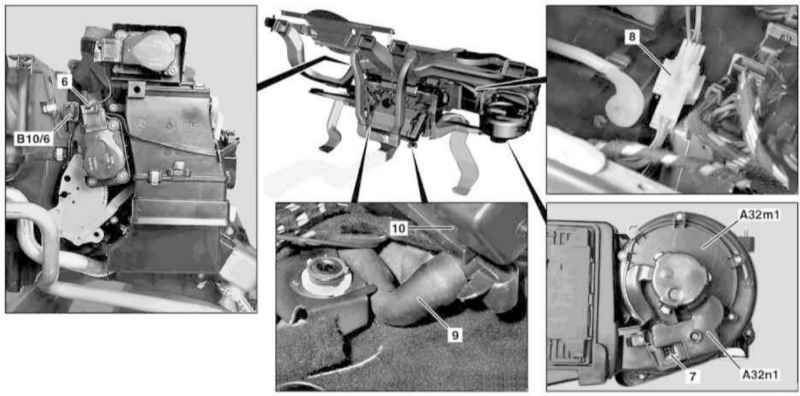

Детали установки кожуха испарителя системы К/В (3 из 3)

5.2.15 Снятие и установка испарителя системы К/В и его кожуха Mercedes-Benz W463

6, 7, 8 — Разъемы
9 — Дренажный шланг
10 — Кожух испарителя

A32m1 — Электромотор привода вентилятора
A32n1 — Контроллер вентилятора
В10/6 — Датчик температуры испарителя

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Откройте капот.
  2. Открыв крышку, сбросьте давление в системе охлаждения, затем слейте охлаждающую жидкость (см. Главу Текущий уход и обслуживание).
  3. Снимите сборку ресивера-осушителя (см. Раздел Снятие и установка ресивера-осушителя).
  4. Отдайте гайку (1) крепления расширительного клапана.
  5. Снимите напорные линии в сборе с крепежной пластиной (2), - сразу же закупорьте открытые концы линий во избежание попадания в рабочий тракт системы влаги, приготовьте сменные уплотнительные кольца.
  6. Снимите со своих горловин подающий (4) и возвратный (5) шланги отопителя, - приготовьте подходящие заглушки.
  7. Сдвиньте до упора назад оба передних сиденья.
  8. Снимите панель приборов (см. Главу Кузов).
  9. Снимите педаль газа.
  10. Снимите ковровое покрытие пола в водительском ножном колодце.
  11. Снимите левый рукав подачи воздуха в заднюю часть салона.
  12. Рассоедините разъем (6) электропроводки датчика температуры испарителя (В10/6).
  13. Снимите модуль управления зажиганием (см. Главу Системы питания и выпуска отработавших газов).
  14. Рассоедините разъемы (7 и 8).
  15. Поддев подходящим инструментом, снимите дренажные шланги (9).
  16. Снимите опорные кронштейны крепления кожуха испарителя к стойке А, панели пола и переборке.
  17. Снимите кожух испарителя (10).
  18. Установка производится в обратном порядке. Новые уплотнительные кольца перед установкой следует смазать компрессорным маслом.
  19. В заключение произведите очистку памяти процессора системы бортовой самодиагностики и выполните синхронизацию шаговых электромоторов привода исполнительных устройств с применением считывателя STAR DIAGNOSIS (обратитесь за помощью к специалистам СТО Mercedes-Benz).

Испаритель

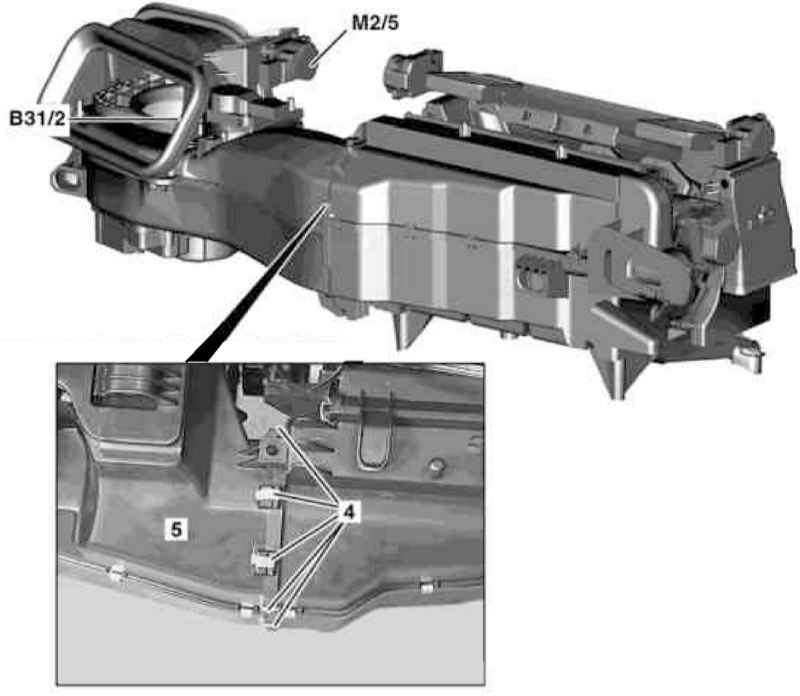

Детали установки испарителя К/В (1 из 3)

5.2.15 Снятие и установка испарителя системы К/В и его кожуха Mercedes-Benz W463

4 — Пружинные фиксаторы
5 — Кожух вентилятора отопителя

В31/2 — Датчик влажности воздуха
М2/5 — Электромотор привода заслонки переключения режимов циркуляции

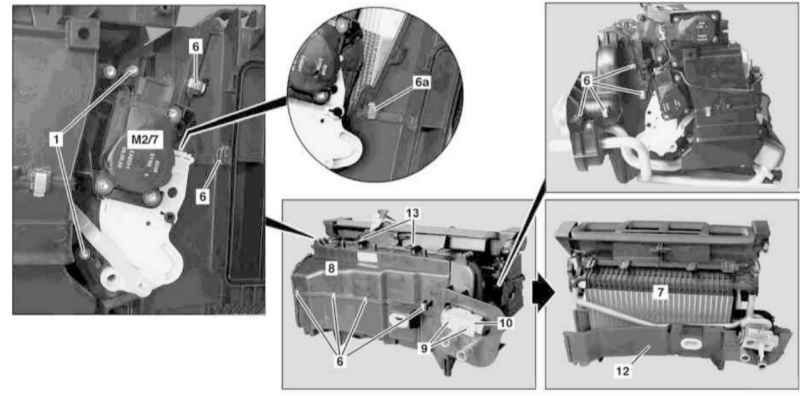

Детали установки испарителя К/В (2 из 3)

5.2.15 Снятие и установка испарителя системы К/В и его кожуха Mercedes-Benz W463

1 — Болты
6, 6а — Пружинные фиксаторы
7 — Испаритель
8 — Крышка
9 — Болты

10 — Расширительный клапан
12 — Поддон кожуха воздухораспределителя
13 — Винты
М2/7 — Электромотор привода правой смесительной заслонки

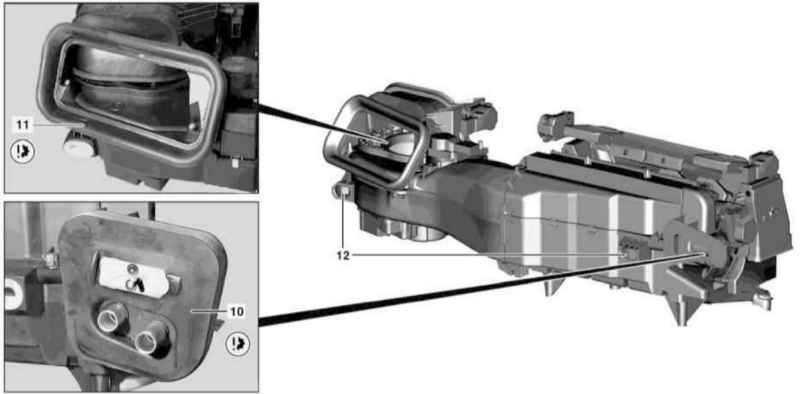

Детали установки испарителя К/В (3 из 3)

5.2.15 Снятие и установка испарителя системы К/В и его кожуха Mercedes-Benz W463

14, 15 — Уплотнительные прокладки

16 — Направляющие


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите расширительный клапан (10) (см. Раздел Снятие и установка расширительного клапана).
  2. Отсоедините электропроводку от датчика влажности воздуха (В31/2) и электромотора привода заслонки переключения режимов циркуляции воздуха (М2/5). Высвободите и отведите в сторону жгуты.
  3. Снимите 5 пружинных фиксаторов (4).
  4. Снимите с кожуха испарителя кожух вентилятора отопителя (5).
  5. Выверните болты (13 и 1) (TORX), снимите 10 фиксаторов (6) и опустите испаритель (7) в сборе с крышкой (8), подав его вперед и вниз.
  6. Слегка оттянув в сторону электромотор (М2/7) привода правой смесительной заслонки с исполнительным механизмом, снимите фиксаторы (6а).
  7. Снимите крышку (8).
  8. Извлеките испаритель (7) из кожуха.
  9. Протрите поддон кожуха воздухораспределителя (12).
  10. Установка производится в обратном порядке, - для смазывания уплотнительных элементов (14 и 15) расширительного клапана и кожуха испарителя используйте мыльную воду (не применяйте никакие масла и смазки!). Нанесите немного смазки на направляющие (16). Проследите за правильностью посадки уплотнительных элементов и направляющих.
  11. В заключение выполните синхронизацию приводных электромоторов с применением считывателя STAR DIAGNOSIS и очистите память системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
