Мерседес Бенц W463. Снятие и установка циркуляционного насоса дополнительного отопителя STH (при соответствующей комплектации)

Мерседес Бенц W463. Снятие и установка циркуляционного насоса дополнительного отопителя STH (при соответствующей комплектации)

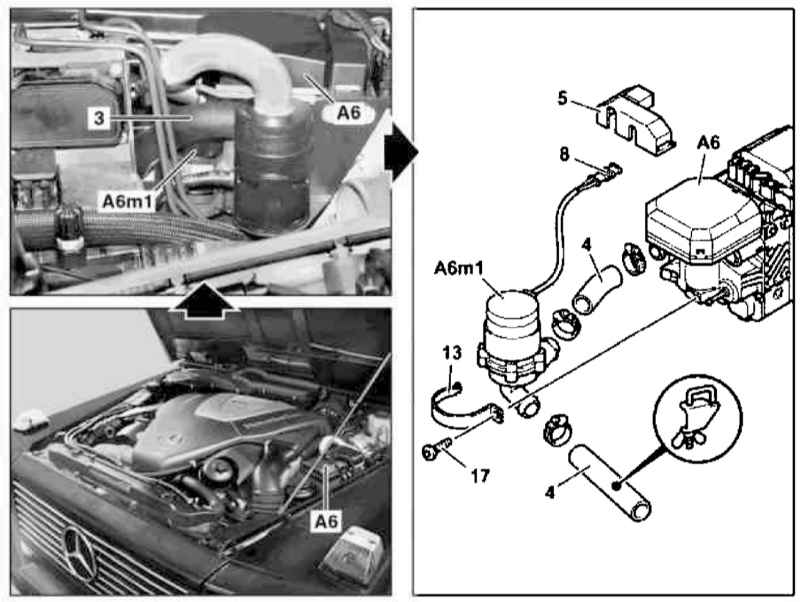

Детали установки циркуляционного насоса (модели 463.250/323, код Н12)


3 — Возвратный шланг охладительного трактат (отопитель) 4 — Впускной шланг охладительного тракта 5 — Крышка отопителя 8 — Разъем электропроводки циркуляционного насоса	13 — Крепежный хомут 17 — Болт А6 — Дополнительный отопитель STH A6m1 — Циркуляционный насос

ПОРЯДОК ВЫПОЛНЕНИЯ

Открыв крышку расширительного бачка, сбросьте давление в системе охлаждения.
Снимите сборку дополнительного отопителя STH (см. Раздел Снятие и установка дополнительного отопителя STH (при соответствующей комплектации)).
Рассоедините разъем электропроводки (8) циркуляционного насоса, - разъем имеет асимметричную форму, гарантирующую однозначность его стыковки.
Выверните крепежный болт (17), снимите хомут (13) и демонтируйте сборку циркуляционного насоса (A6m1), отсоединив ее от подающего шланга (4).
Установка производится в обратном порядке.
В заключение удалите воздух из тракта системы охлаждения и проверьте соответствующие компоненты на наличие признаков развития утечек, затем удостоверьтесь в исправности функционирования дополнительного отопителя STH (см. Раздел Снятие и установка дополнительного отопителя STH (при соответствующей комплектации)).
