Мерседес Бенц W463. Система Parktronic (PTS)



Мерседес Бенц W463. Система Parktronic (PTS)

Система Parktronic не распознает предметы, расположенные в непосредственной близости к заднему бамперу на высоте ниже или выше его уровня (цветочные клумбы, дышла прицепов и т.п., - соблюдайте осторожность!

PTS обеспечивает водителя информацией о расстоянии до препятствия при парковке автомобиля задним ходом.

Система включается автоматически при поворачивании ключа в замке зажигания в положение 2 и включении передачи заднего хода («R»), - отключение системы также производится автоматически.

Исправность функционирования системы Parktronic в большой мере зависит от степени загрязнения вмонтированных в накладку заднего бампера ультразвуковых датчиков. Помехи могут вносить источники ультразвука (включая визг пневматических тормозов грузовых автомобилей).


2.5.6 Система Parktronic (PTS) Mercedes-Benz W463

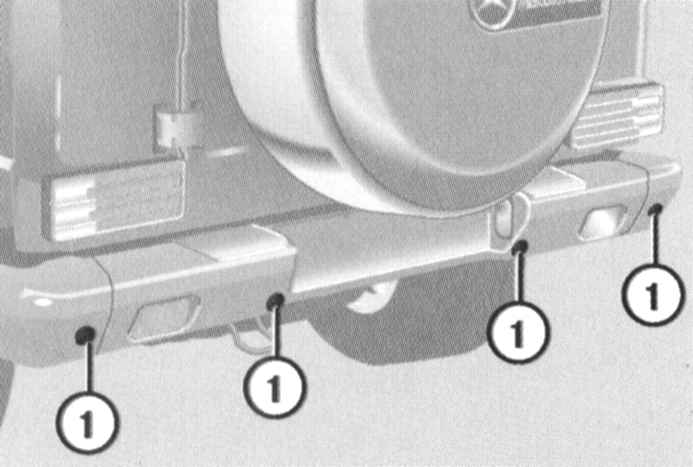

Схема расположения датчиков PTS (1) заднего бампера

Зона риска контролируется четырьмя датчиками, вмонтированными в накладку заднего бампера. Дальность действия датчиков составляет 150 см для центральных датчиков, 100 см для угловых датчиков. Минимальное допустимое расстояние между датчиком и препятствием составляет 30 см, далее нарушается порог чувствительности. Следите за чистотой поверхности бамперов.

2.5.6 Система Parktronic (PTS) Mercedes-Benz W463

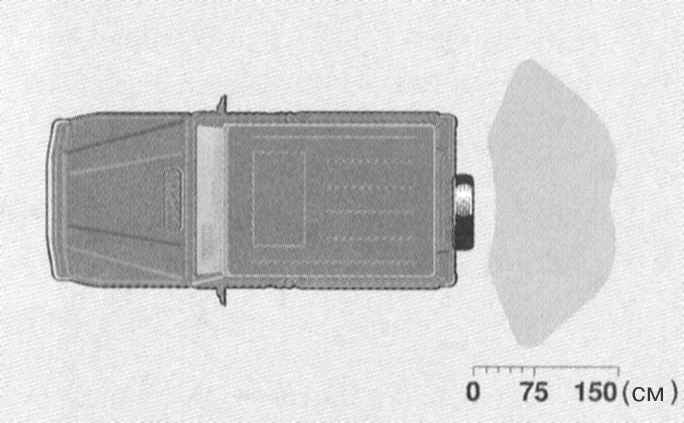

Зоны действия датчиков PTS (1 из 2)

2.5.6 Система Parktronic (PTS) Mercedes-Benz W463

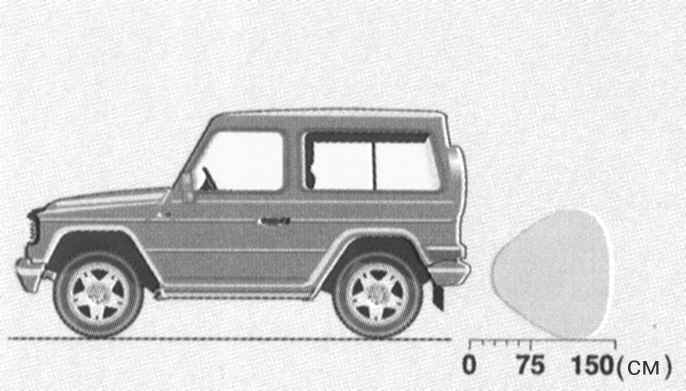

Зоны действия датчиков PTS (2 из 2)

Специальный световой индикатор системы Parktronic помещается в правом верхнем углу задней части салона, рядом с дверью задка на моделях Универсал и справа вверху на дуге безопасности на моделях Кабриолет.

2.5.6 Система Parktronic (PTS) Mercedes-Benz W463

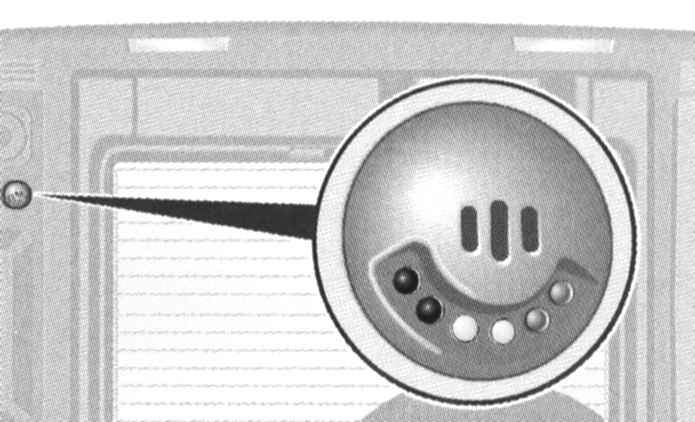

Конструкция светового индикатора PTS

Индикатор поделен на три секции по 2 красных, 2 желтых и 2 зеленых сегмента, - полнота активации сегментов соответствует расстоянию до ближайшего препятствия. Об опасном приближении к препятствию (активация красных сегментов индикаторов) водителя предупреждает 3-секундный непрерывный акустический сигнал.

При подключении электропроводки прицепа к разъему фаркопа (при соответствующей комплектации автомобиля) система автоматически отключается.

В случае нарушения исправности функционирования PTS активируются красные сегменты светового индикатора системы и выдается 3-секундный акустический сигнал, - проверьте чистоту поверхностей бамперов. В случае необходимости отгоните автомобиль на станцию техобслуживания Mercedes-Benz для выполнения необходимого восстановительного ремонта системы.
