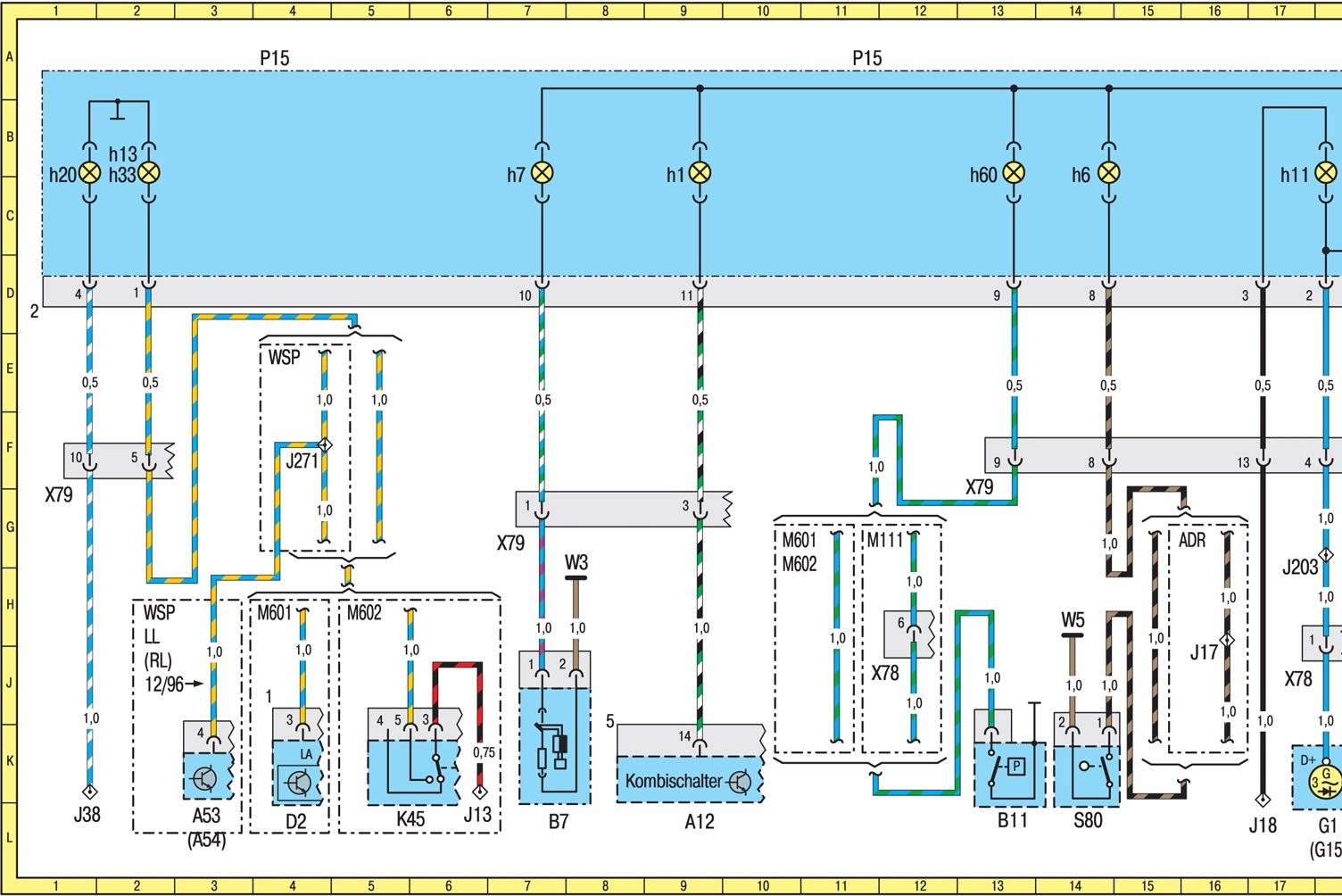

Мерседес Бенц Спринтер. Схемы 6-10



Мерседес Бенц Спринтер. Схемы 6-10

A12
Центральный монтажный блок
31А


36А


44А
А25
Электронный блок дистанционного управления


зажиганием
2L
A53
Блок управления иммобилайзером, транспондер LL
3L
A54
Блок управления иммобилайзером, транспондер RL
3L
B8
Датчик (температуры воздуха) системы


предпускового подогрева
8L
D2
Реле (свечей накаливания) системы предпускового


подогрева
6A


12A


19A
F70
Предохранитель (15 А) реле (вывод <D+>)
13H


17H
G1
Генератор
27H
G2
Аккумуляторная батарея
23L
J5
Вывод <50>
35F
J16
Вывод <30>
23H
J18
Вывод <15>, защищенный предохранителем
29H
J19
Вывод <61>
12H


18H
J22
Вывод <15>, защищенный предохранителем
25E
J31
Вывод <15>, защищенный предохранителем
26E
J89
Вывод <56b>
16H
J203
Вывод <D+>
10H


14H


29H
J312
Вывод <30>, защищенный предохранителем
34D
J327
Вывод <30>
20H
K1
Реле блокировки пуска двигателя
39L
K26
Реле вывода <D+>
12L


16L
K70
Реле вывода подключения дополнительного


оборудования
25A
M1
Стартер
26H
P15
Комбинация приборов
5L


29A
P15h11
Контрольная лампа зарядки аккумуляторной батареи
29A
P15h13
Контрольная лампа системы предпускового


подогрева и иммобилайзера
5K
R13
Свеча накаливания
2E
R14
Свеча накаливания
3E
R15
Свеча накаливания
3E
R16
Свеча накаливания
3E
S4
Программный переключатель автоматической


коробки передач
40L
S53
Замок зажигания
43L
S88
Выключатель блокировки пуска (Post)
41L
W4
Соединение с <массой> на перегородке моторного


отсека
22H
W5
Соединение с <массой> в блоке под сиденьем
11G


15G


18G


25E
W7
Соединение с <массой> в моторном отсеке
8H
X42
Контактный разъем датчика температуры


охлаждающей жидкости
7H
X78
Разъем жгутов проводов рамы и двигателя
31H
X79
Разъем жгутов проводов рамы и кузова
4Н, 29Е
Х153
22-котнактный разъем жгутов проводов рамы


и кузова
40Н

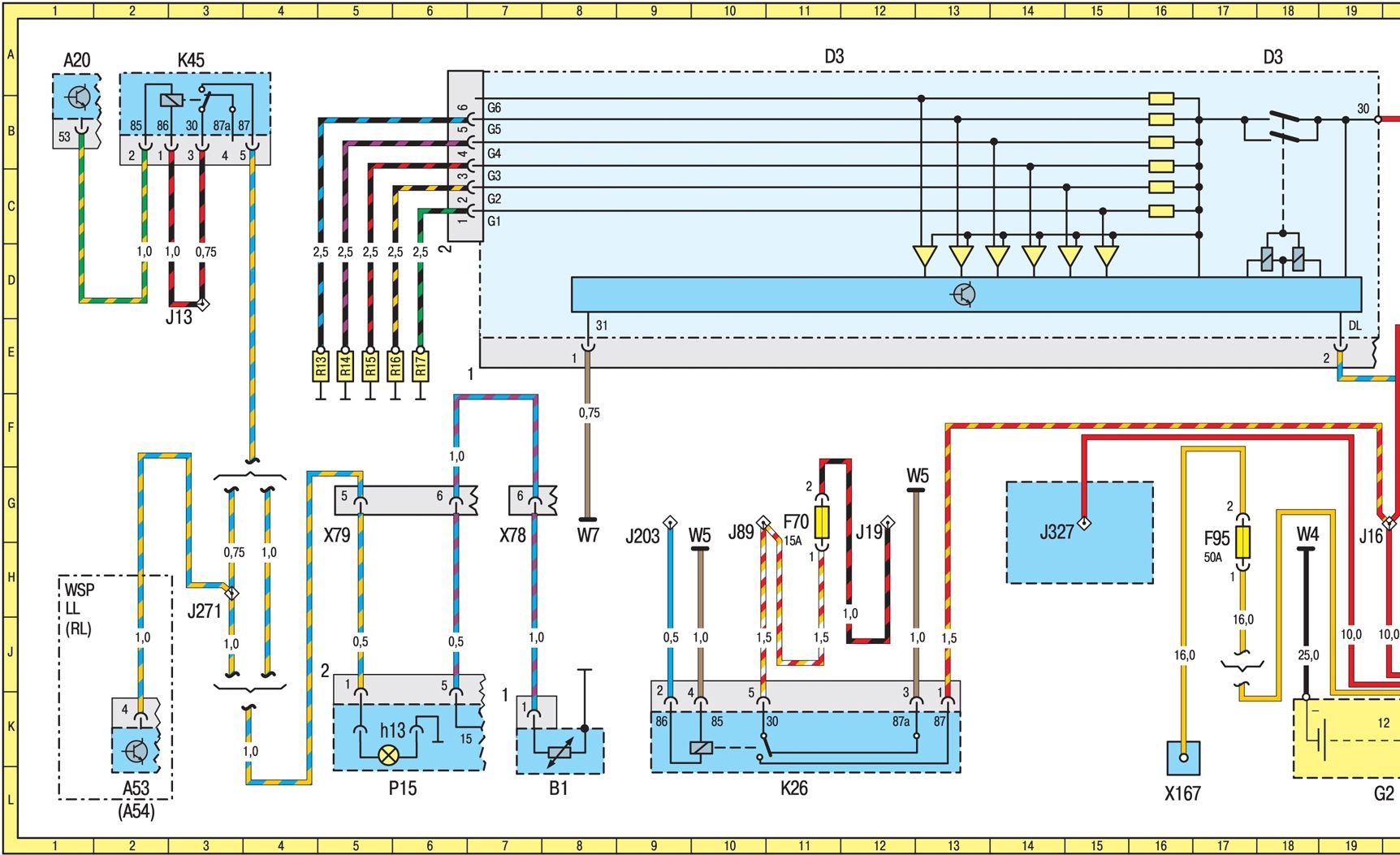

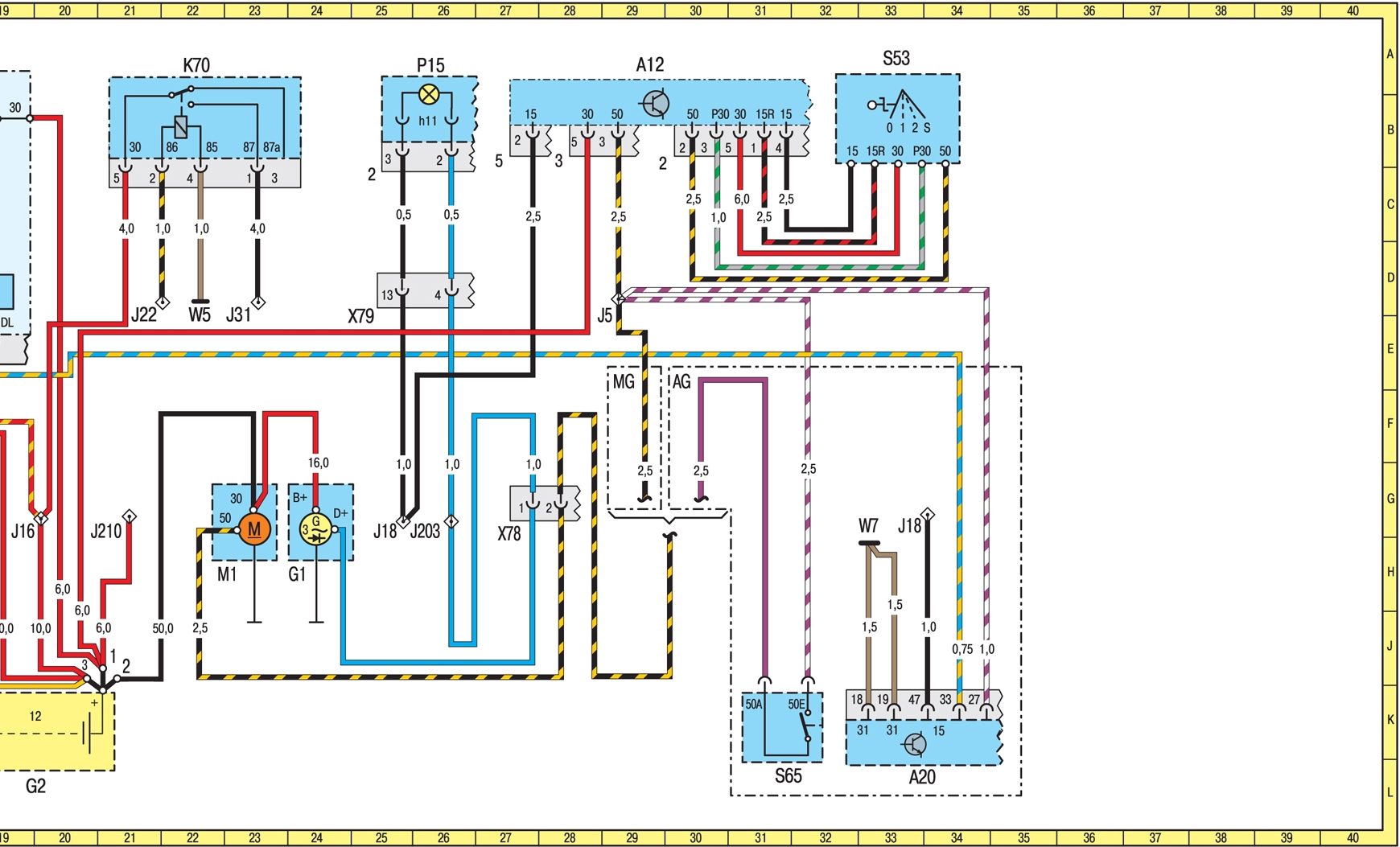

Схема 7. (часть 2) Системы электроснабжения и пуска двигателя 602.980 выпуска с февраля 1998 г.
A12
Центральный монтажный блок
29А
А20
ЭБУ двигателем (MSA)
1A


33L
A53
Блок управления иммобилайзером, транспондер LL
2L
A54
Блок управления иммобилайзером, транспондер RL
2L
B1
Датчик температуры охлаждающей жидкости
8L
D3
Выходной каскад системы предпускового подогрева
12А


18А
F70
Предохранитель (15 А) реле (вывод <D+>)
12H
F95
Предохранитель 50 А
17H
G1
Генератор
24H
G2
Аккумуляторная батарея
20L
J5
Вывод <50>
28Е
J13
Вывод ЭБУ ТНВД (EVE)
J16
Вывод <30>
20H
J18
Вывод <15>, защищенный предохранителем
25H


33H
J19
Вывод <61>
13H
J22
Вывод <15>, защищенный предохранителем
22E
J31
Вывод <15>, защищенный предохранителем
23E
J89
Вывод <56b>
11H
J203
Вывод <D+>
9H


26H
J210
Вывод <30>
21Н
J271
Вывод <87"
3J
J327
Вывод <30>
15H
K26
Реле вывода <D+>
11L
K45
Реле системы предпускового подогрева
3A
K70
Реле вывода подключения дополнительного


оборудования
22A
M1
Стартер
23H
P15
Комбинация приборов
6L


16A
P15h11
Контрольная лампа зарядки аккумуляторной батареи
26В
P15h13
Контрольная лампа системы предпускового


подогрева и иммобилайзера
6K
R13
Свеча накаливания
5E
R14
Свеча накаливания
5E
R15
Свеча накаливания
6E
R16
Свеча накаливания
6E
R17
Свеча накаливания
6E
S4
Программный переключатель автоматической


коробки передач
40L
S53
Замок зажигания
33А
S65
Выключатель блокировки пуска двигателя
31L
S88
Выключатель блокировки пуска двигателя (Post)
41L
W4
Соединение с <массой> на перегородке моторного


отсека
19H
W5
Соединение с <массой> в блоке под сиденьем
10Н


13H


22Е
W7
Соединение с <массой> в моторном отсеке
8H


32Н
X78
Разъем жгутов проводов рамы и двигателя
7H


27Н
X79
Разъем жгутов проводов рамы и кузова


25Е
Х167
Разъем лебедки
17L

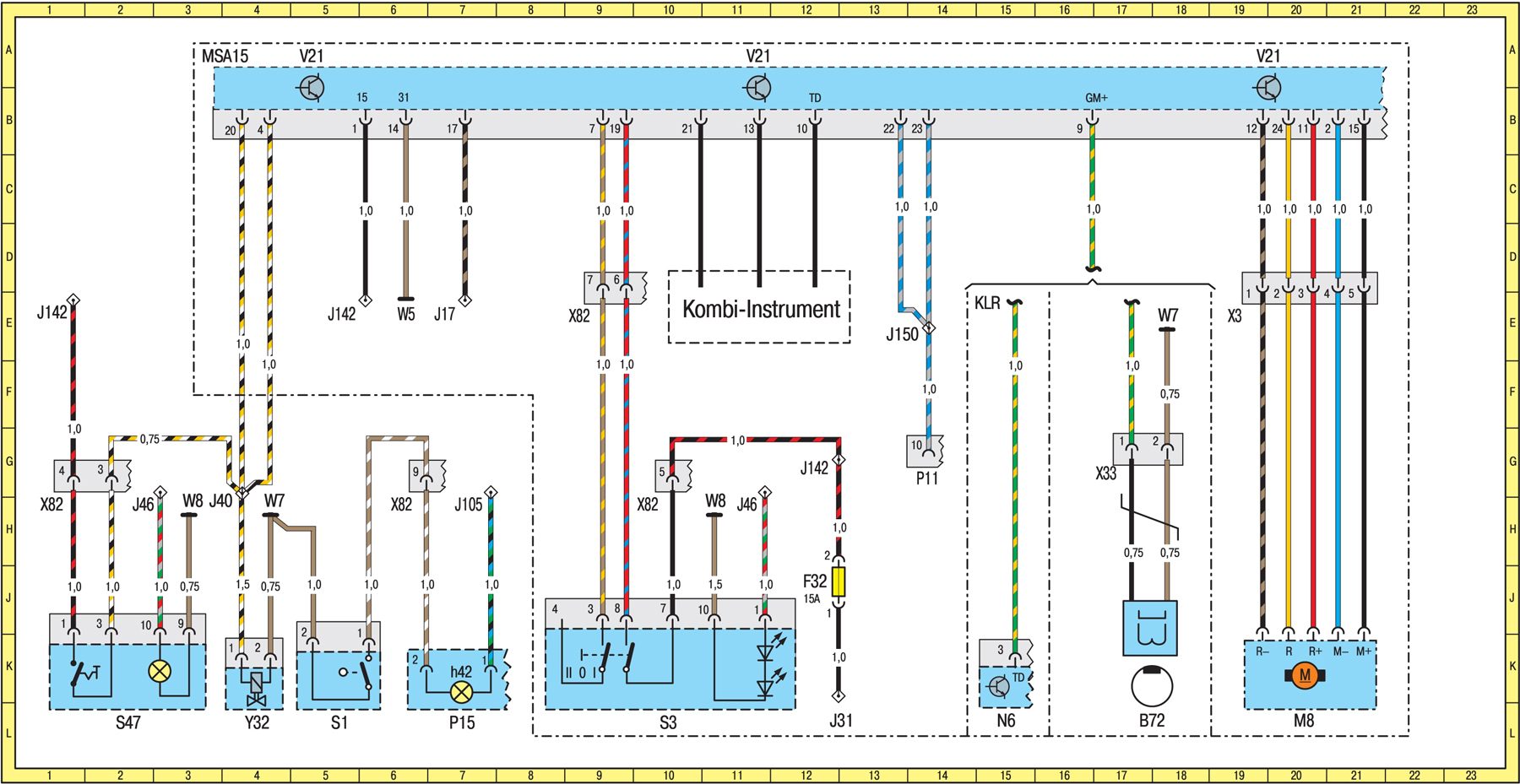

Схема 8. Механизм отбора мощности механической коробки передач (двигатели 601 и 602)
B72
Датчик частоты вращения ведомого вала коробки


передач
18L
F32
Предохранитель 15 А
13J
J17
Вывод цепи сигнала включения стояночного тормоза
J31
Вывод <15>, защищенный предохранителем
13L
J40
Вывод для подключения дополнительного оборудования
J46
Вывод <58>
12Н
J105
Вывод <15>
J142
Вывод <15>, защищенный предохранителем




13G
J150
Вывод регулятора частоты вращения вала привода


дополнительного оборудования
14Е
М8
Электродвигатель привода дополнительного


оборудования
21L
N6
ЭБУ компрессором кондиционера
16L
P11
14-контактный диагностический разъем
15G
P15
Комбинация приборов
7L
P15h42
Контрольная лампа привода дополнительного


оборудования
S1
Концевой выключатель дополнительного привода
5L
S3
Выключатель ADR
10L
S47
Включатель дополнительного привода
2L
V21
Блок управления поддержанием частоты


вращения вала привода дополнительного


оборудования
5A


12A


20A
W5
Соединение с <массой> в блоке под сиденьем
W7
Соединение с <массой> в моторном отсеке
4H


18Е
W8
Соединение с <массой> на кузове


11Н
lX3
Разъем датчика частоты вращения вала двигателя


вспомогательного оборудования
20E
X33
Разъем <TD>
17G
X82
Разъем жгутов проводов рамы и кузова
1H


6H


9E


10Н
Y32
Электромагнитный клапан привода дополнительного


оборудования
4L

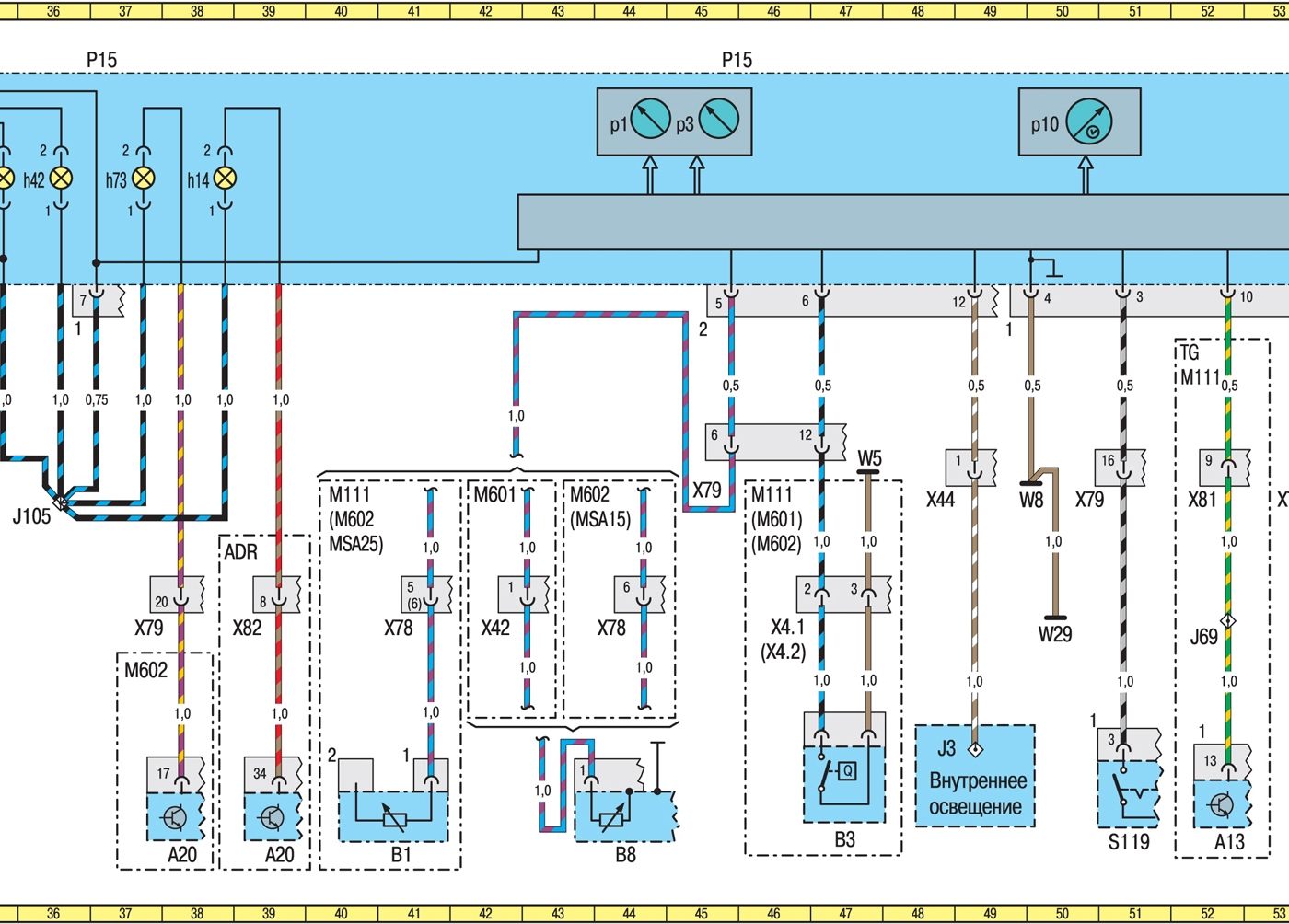

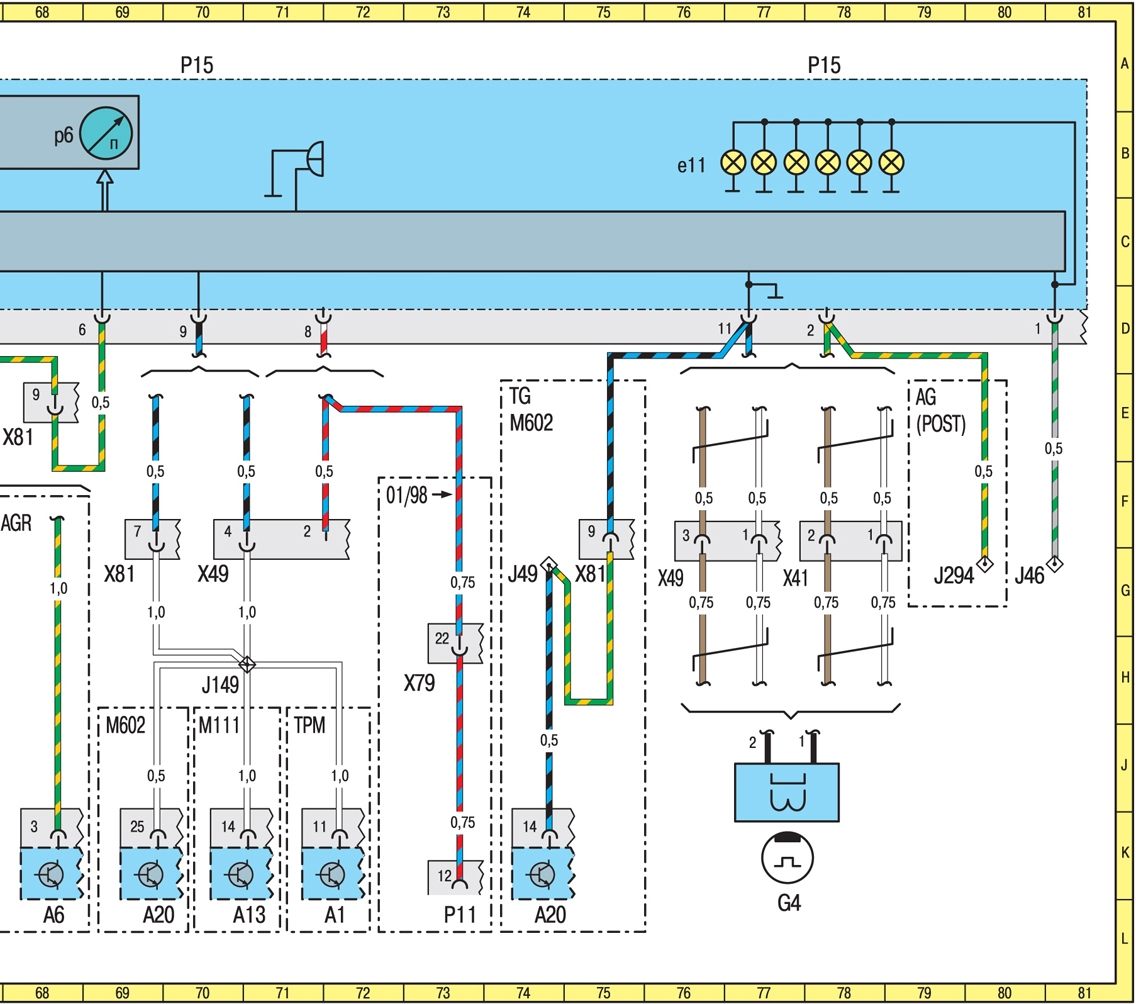

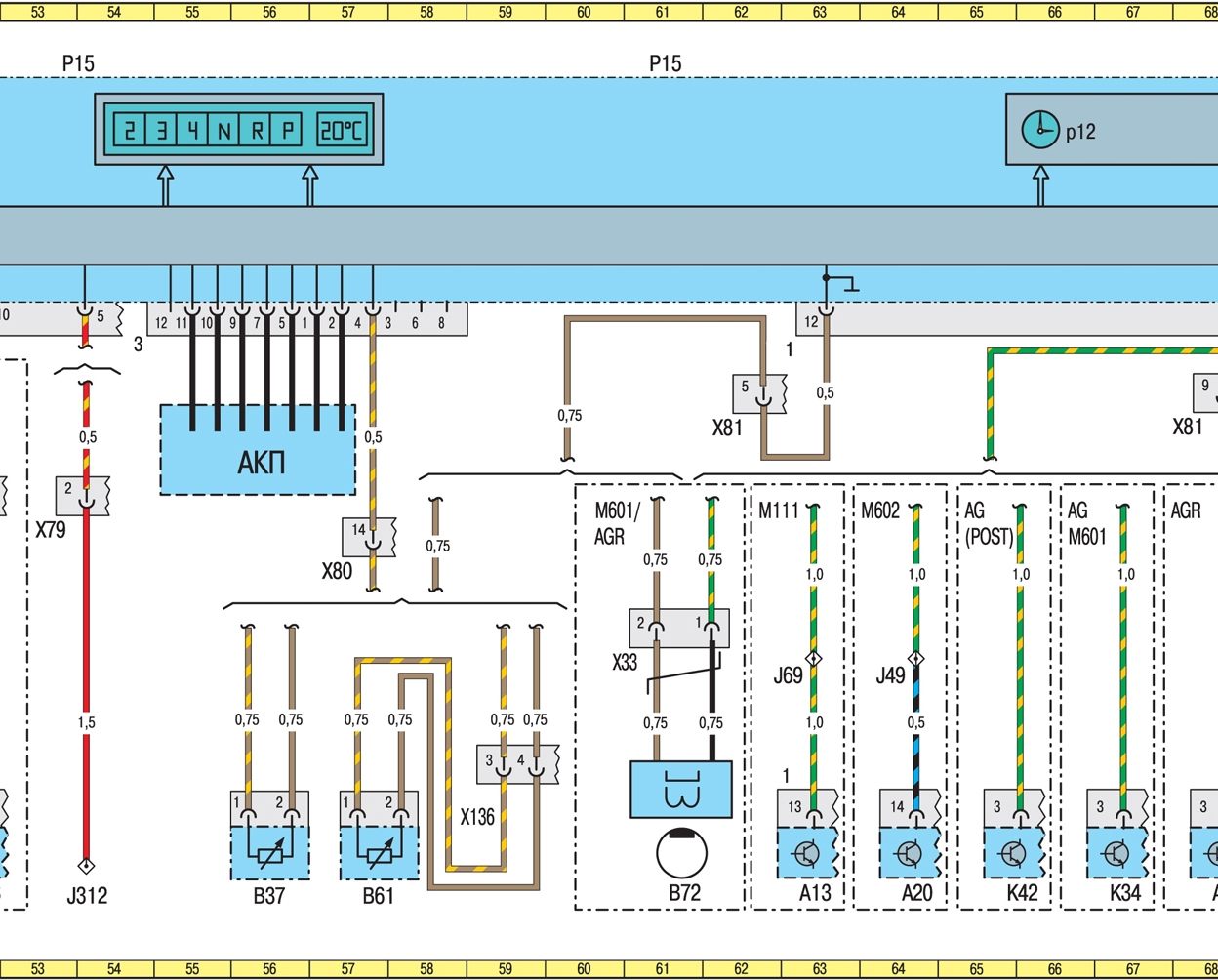

Схема 9.(часть 2, 3, 4, 5) Комбинация приборов с электронным тахометром
А1
ЭБУ круиз-контролем
71L
A2
Гидромодулятор с блоком управления
33L
А5
ЭБУ системой замера уровня масла
29L
A6
ЭБУ системой AGR
67L
A10
ЭБУ подушками и ремнями безопасности
31L
A12
Центральный монтажный блок
10L
А13
ЭБУ PMS
51L


62L


69L
A20
ЭБУ двигателем (MSA)
37L
