Мерседес Бенц Спринтер. Cхемы 1-5

А6	ЭБУ системой рециркуляции ОГ (AGR)	5L, 9L
B72	Датчик частоты вращения коленчатого вала	15L
F12	Предохранитель (10 А) ЭБУ системой рециркуляции
	ОГ (вывод <15>)	6H
J31	Вывод <15>, защищенный предохранителем	7J
J265	Вывод <15>	3H
K34	Реле автоматического включения пониженной
	передачи (система Kickdown) автоматической
	коробки передач	4A
N6	ЭБУ компрессором кондиционера	3L
P15	Комбинация приборов	17A
S70	Выключатель системы рециркуляции ОГ (AGR)	13L
W3	Соединение с <массой> в левой фаре	11H
W5	Соединение с <массой> в блоке под сиденьем	4H, 9H
W7	Соединение с <массой> в моторном отсеке	17G
W15	Соединение с <массой> на двигателе	13H
X33	Контактный разъем TD	17K
X78	Контактный разъем жгутов проводов двигателя
	и кузова	9H
X81	Контактный разъем жгутов проводов рамы и кузова	16G
Y12	Электромагнитный клапан системы рециркуляции
	ОГ (EGR 2)	11L

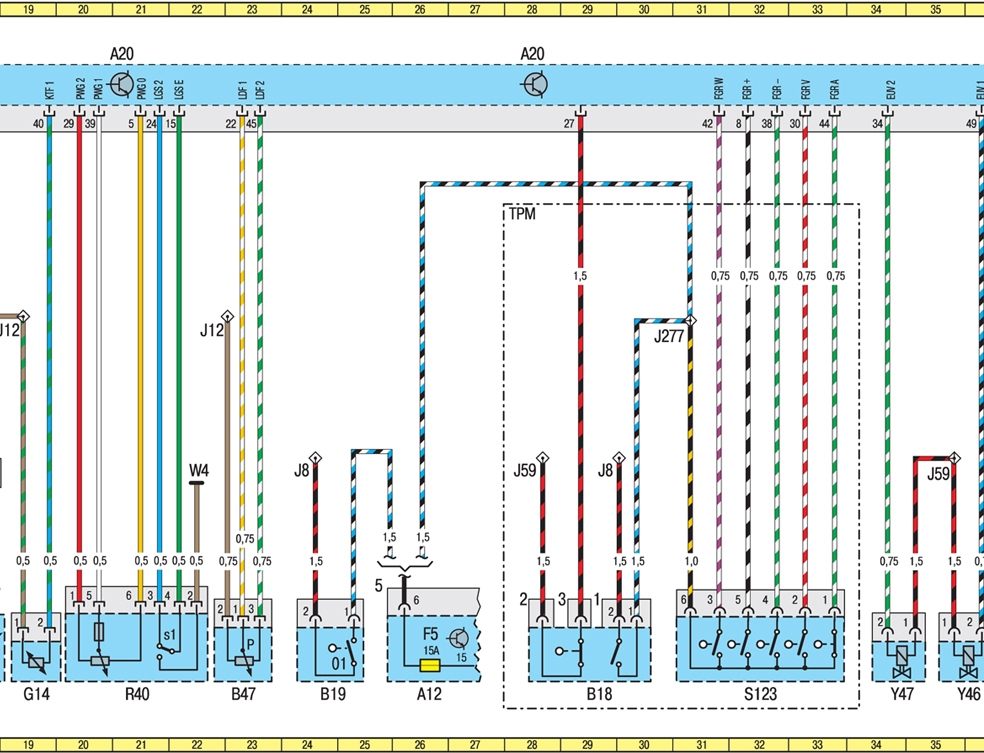

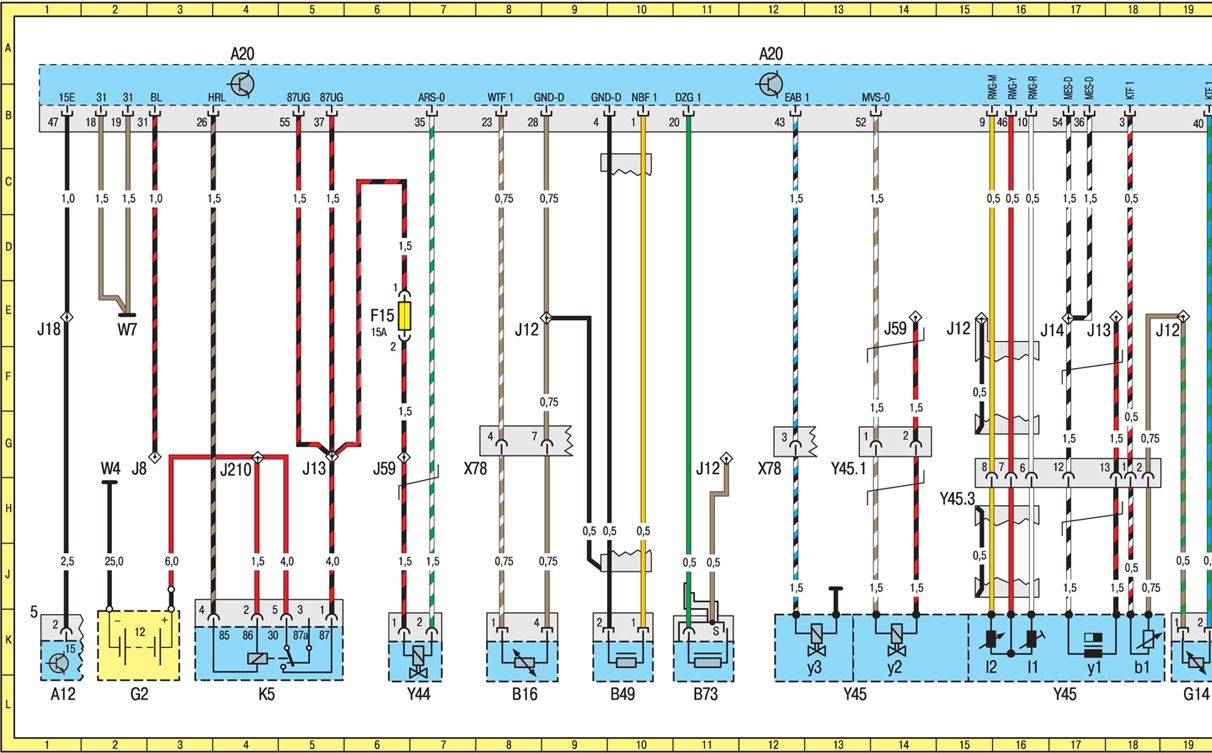

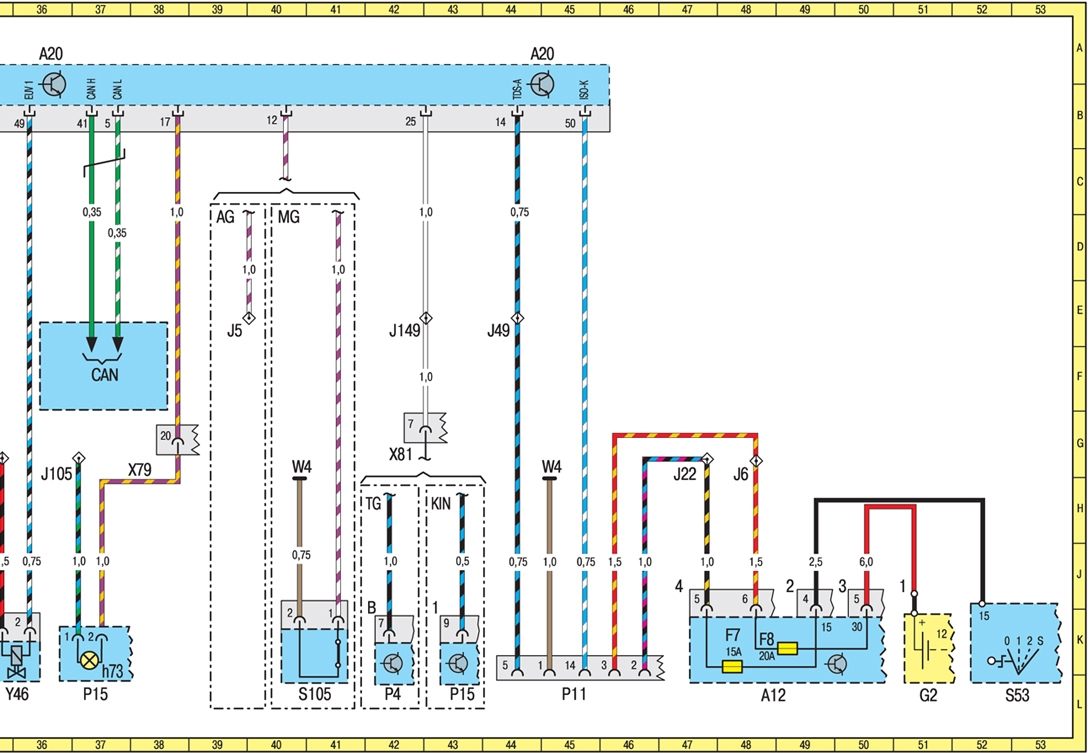

Схема 2. (часть 2, 3) Система управления дизельным двигателем с ТНВД распределительного типа (двигатели мод. 02.980 серий 901, 902, 903 и 904)

A12	Центральный монтажный блок	1L
		26L
		48L
A12F5	Предохранитель 15 А	26K
A12F7	Предохранитель 15 А	48K
A12F8	Предохранитель 20 А	49K
A20	ЭБУ двигателем (MSA)	4A
		12A
		21A
		28A
		36A
		44A
B16	Датчик температуры охлаждающей жидкости	8L
B18	4-контактный выключатель стоп-сигнала
	(автомобили с системой круиз-контроля)	29L
B19	2-контактный выключатель стоп-сигнала	24L
B47	Датчик давления (наддува) воздуха во впускном
	коллекторе	23L
B49	Датчик момента начала впрыска топлива	10L
B73	Датчик угла поворота коленчатого вала	11L
F15	Предохранитель (15 А) ЭБУ двигателем	6E
G2	Аккумуляторная батарея	2L, 51L
G14	Датчик температуры всасываемого воздуха	19L
J5	Вывод <50>	30E
J6	Вывод <30>, защищенный предохранителем	48H
J8	Вывод стоп-сигнала	2G
		24G
		29G
J12	Выводы датчиков для соединения с <массой>	8E
		11G
		15E
		19E
		22E
J13	Вывод ЭБУ ТНВД (EVE)	5G
		17E
J14	Вывод ЭБУ ТНВД (EVE)	17E
J18	Вывод <15>, защищенный предохранителем	1E
J22	Вывод <15>, защищенный предохранителем	47H
J49	Вывод датчика частоты вращения коленчатого вала	44E
J59	Вывод форсунок	6G
		14E
		28G
		35G
J105	Вывод <15>	36G
J149	Вывод датчика частоты вращения коленчатого вала	42E
J210	Вывод <30>	4G
J277	Вывод <15>	31E
K5	Реле питания ЭБУ двигателем	4L
P4	Тахограф	42L
P11	14-контактный диагностический разъем	45L
P15	Комбинация приборов	37L
		43L
P15h73	Контрольная лампа системы EDC	37L
R40	Датчик положения педали акселератора	21L
R40s1	Выключатель режима холостого хода	21K
S53	Замок зажигания	53L
S105	Выключатель на педали сцепления	41L
S123	Выключатель системы круиз-контроля	32L
W4	Соединение с <массой> на перегородке
	моторного отсека	2H
		22H
		40H
		45G
W7	Соединение с <массой> в моторном отсеке	2E
X78	Разъем жгутов проводов рамы и двигателя	7H
		12H
X79	Разъем жгутов проводов рамы и кузова	38G
X81	Разъем жгутов проводов рамы и кузова	42G
Y44	Клапан системы рециркуляции ОГ	6L
Y45	ТНВД с электронным управлением	13L
		17L
Y45.1	Разъем электромагнитного клапана муфты
	опережения впрыска топлива	13H
Y45.3	Разъем ЭБУ ТНВД	15H
Y45b1	Датчик температуры топлива	18L
Y45l1	Датчик хода рейки ТНВД	16L
Y45l2	Датчик хода рейки ТНВД	15L
Y45y1	Регулятор количества подаваемого топлива	17L
Y45y2	Электромагнитный клапан муфты опережения
	впрыска топлива	14K
Y45y3	Электромагнитный клапан прекращения подачи топлива	13L
Y46	Электромагнитный клапан изменения давления
	впрыска топлива	35L
Y47	Электромагнитный клапан момента впрыска топлива	34L

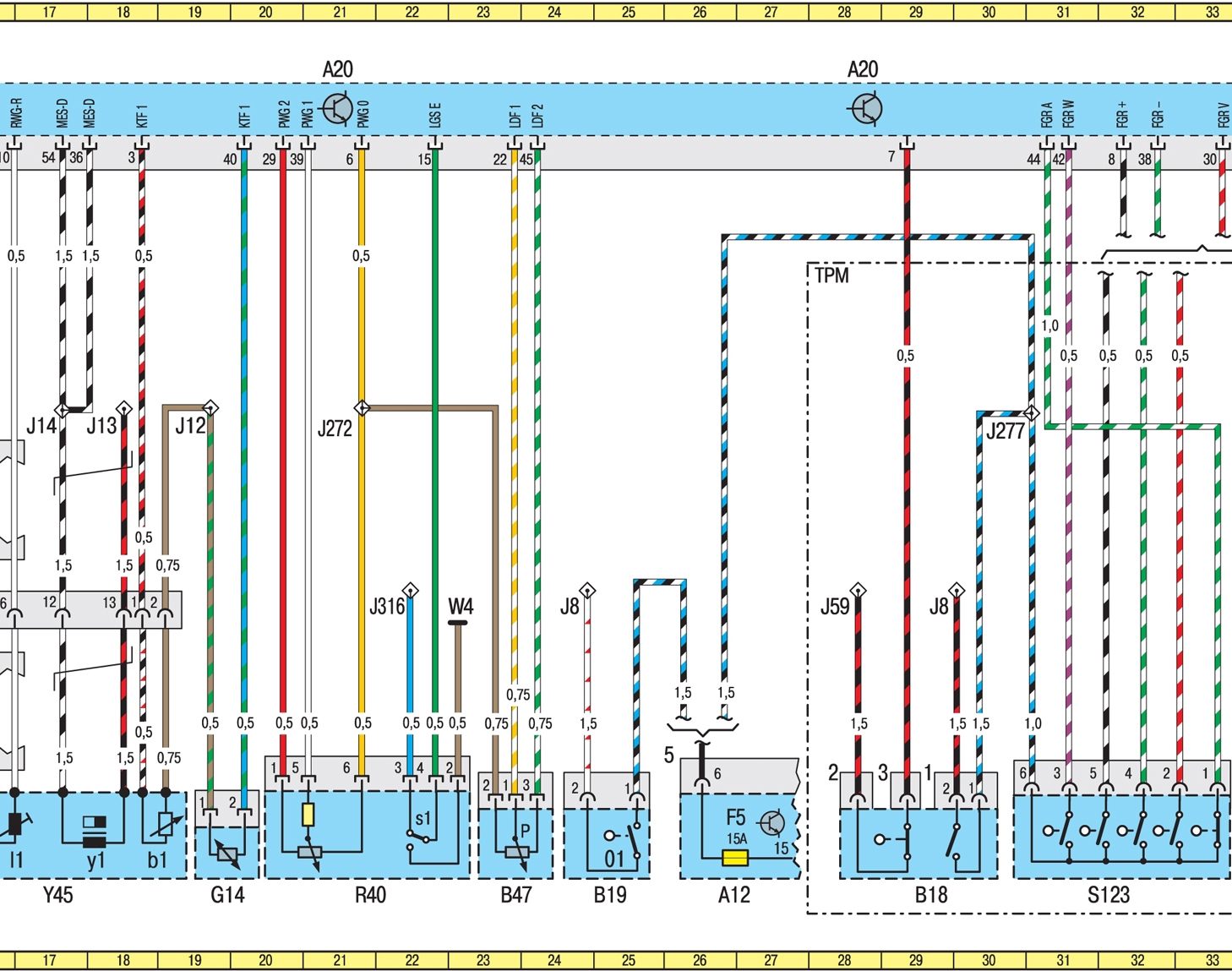

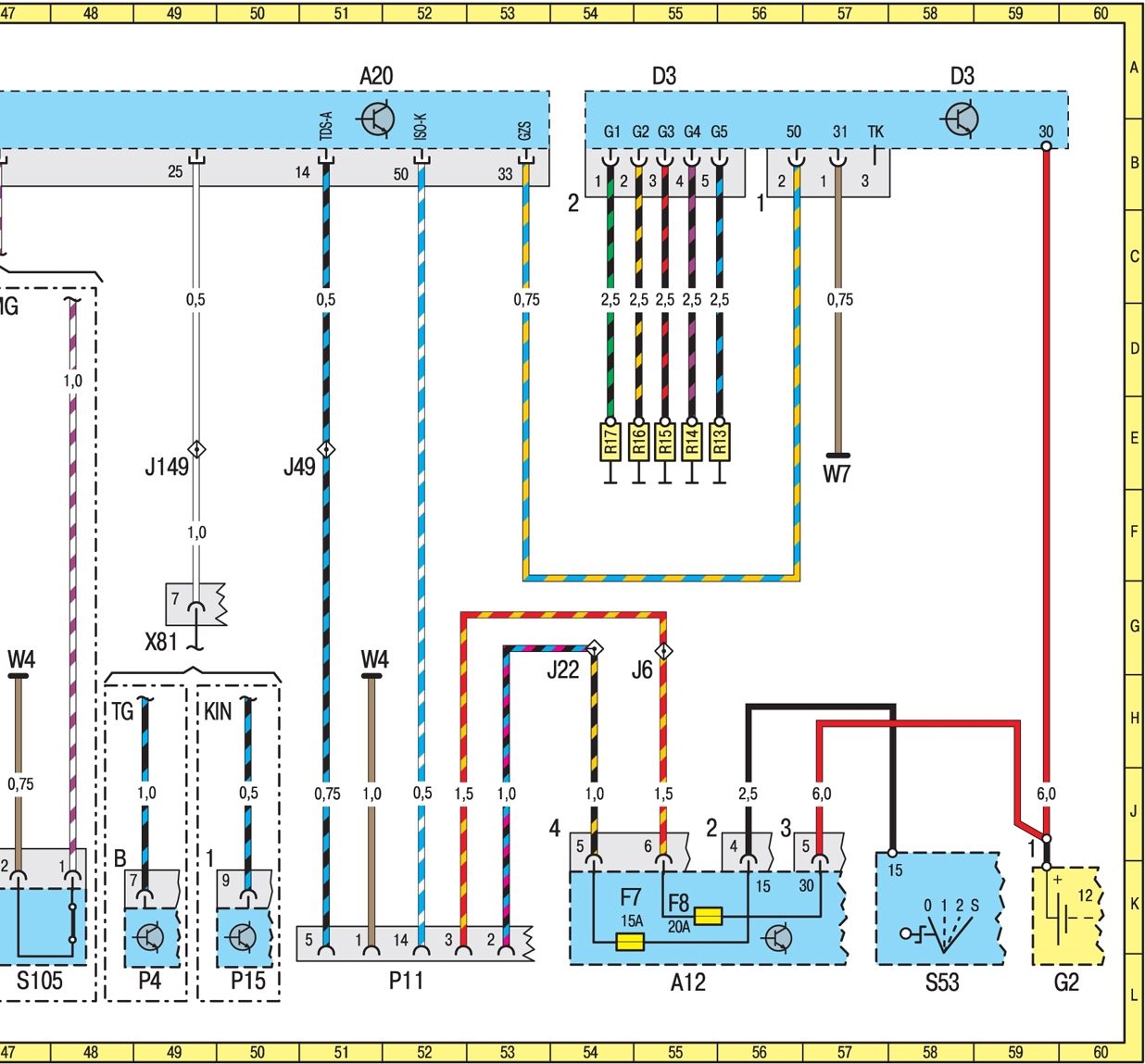

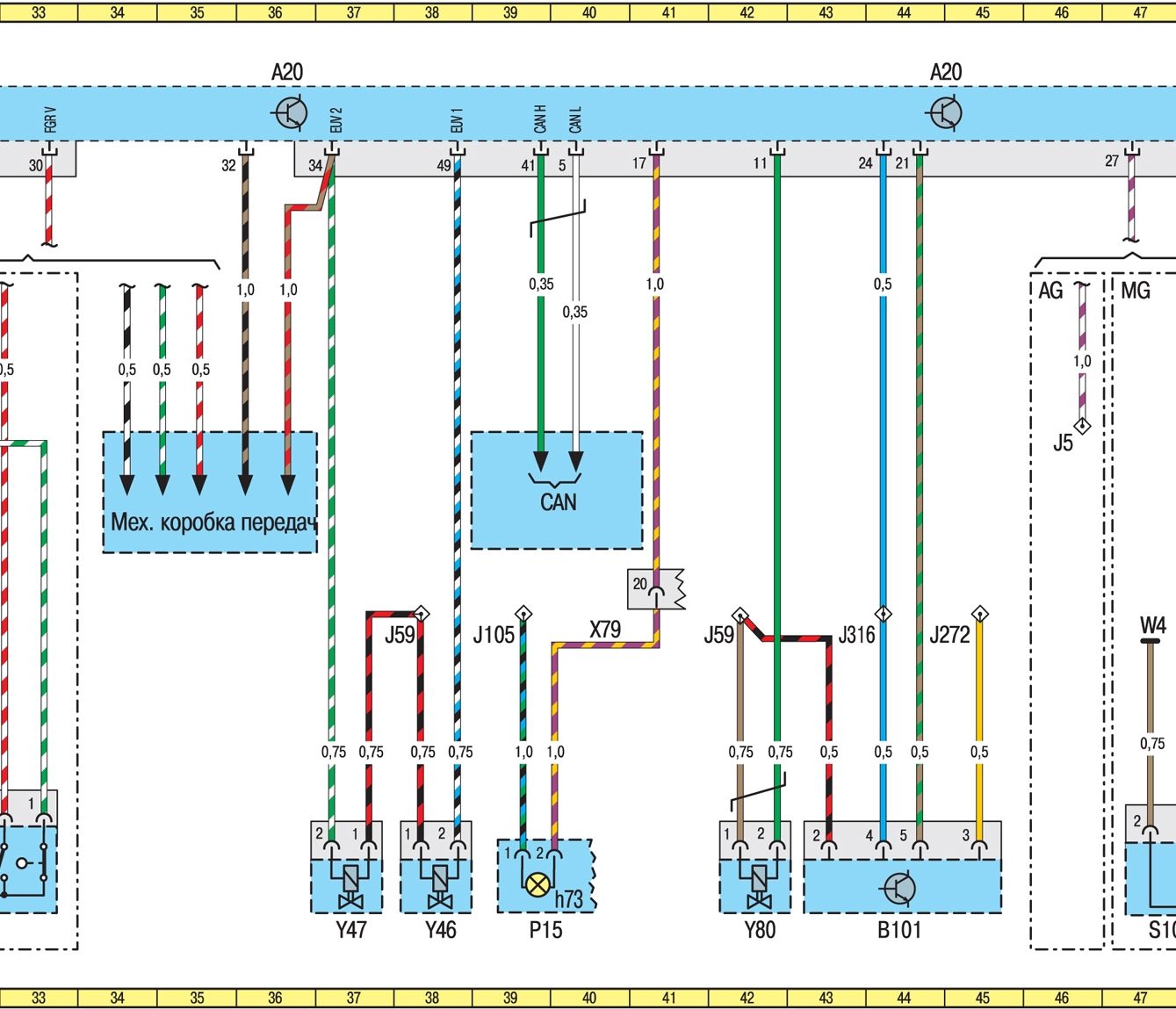

Схема 3. (часть 2, 3, 4) Система управления дизельным двигателем с ТНВД распределительного типа (автомобили выпуска с октября 1997 г.)
