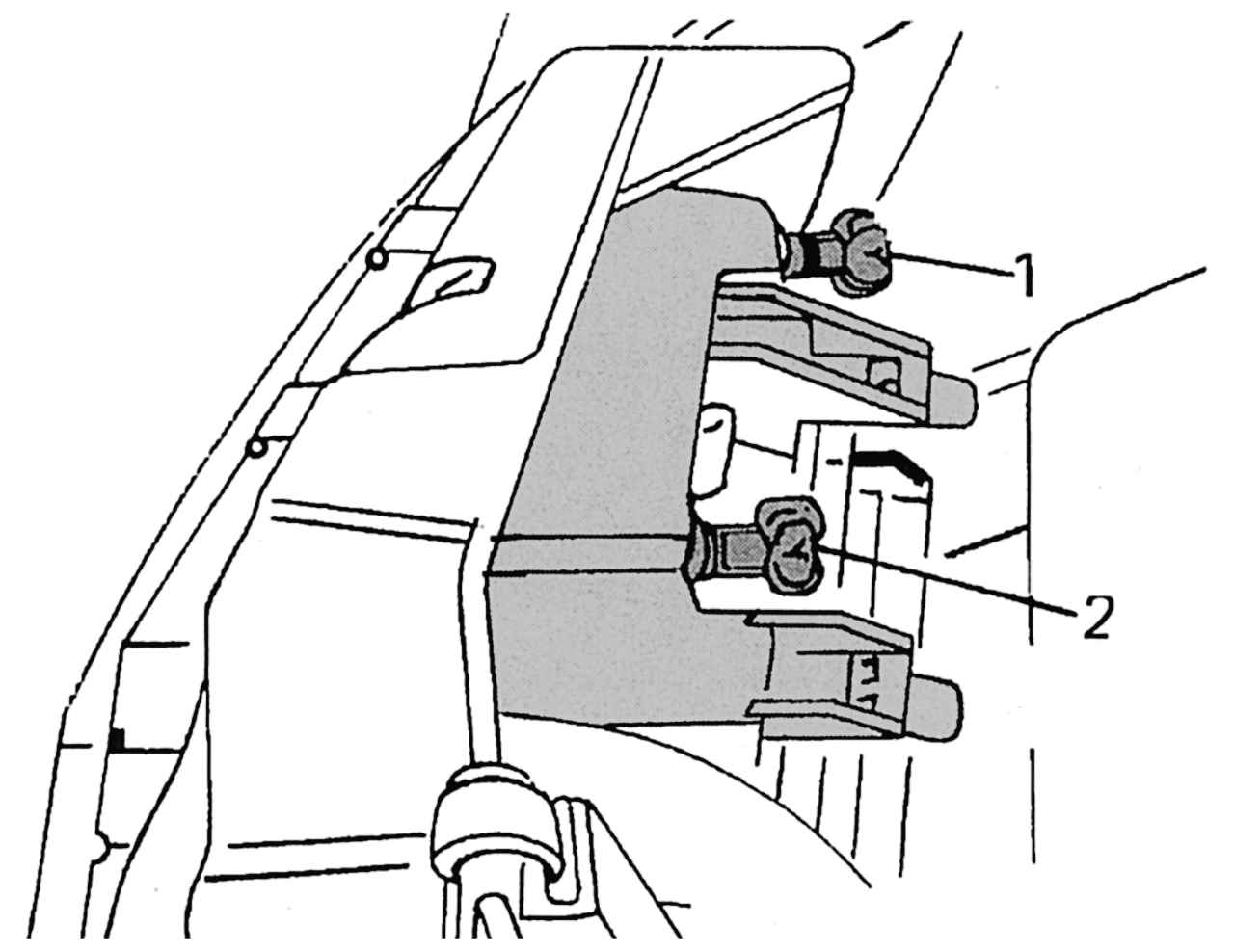

Для регулировки света в фарах служат регулировочные винты, установленные слева и справа. Винт 2 (рис. 323) предназначен для установки света по высоте, винт 1 — для боковой регулировки.
Чтобы отрегулировать фары, необходимо выполнить следующие операции:
- ненадолго пустить двигатель и установить корректор фар (если установлен) в положение 0;
- установить автомобиль примерно в 10 м от светлой стены или гаражной двери. Если необходимо отрегулировать только одну фару, установить пучок ее света на одной высоте с пучком света другой (отрегулированной) фары;

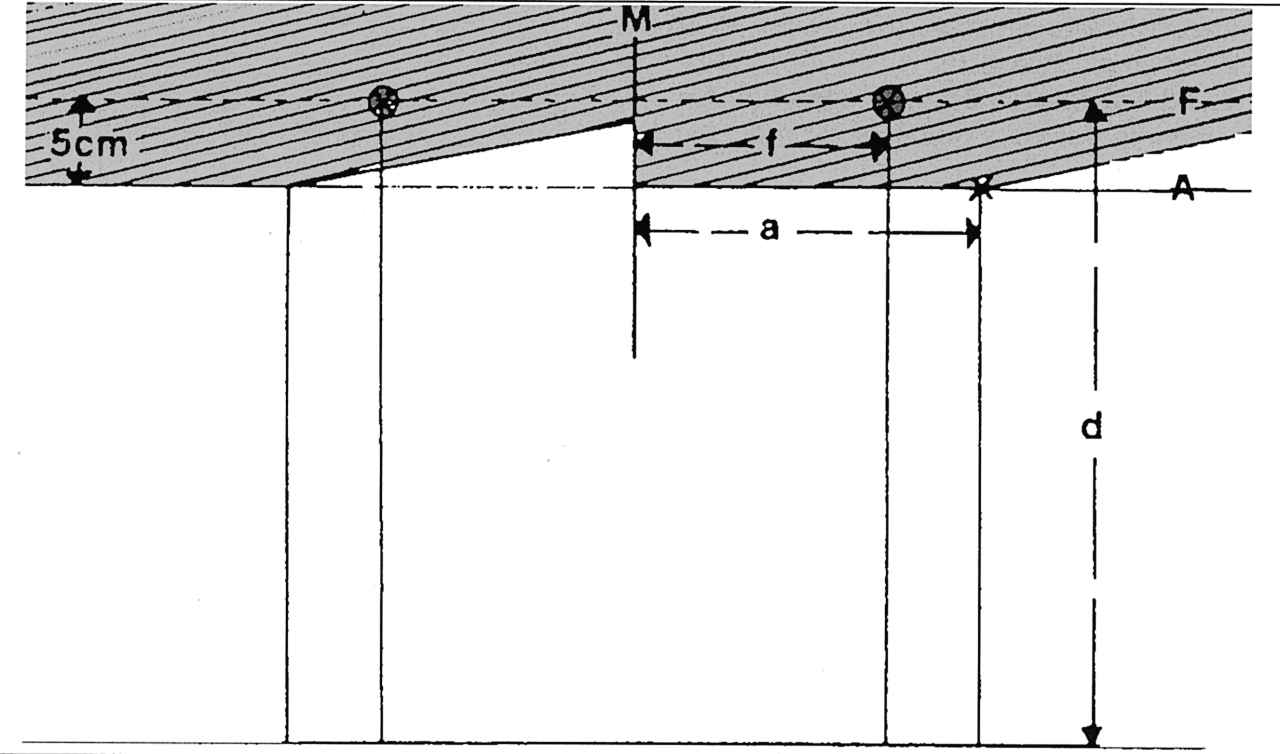

Рис. 324. Шаблон для регулировки света фар
- если необходимо отрегулировать обе фары, сделать на стене или двери гаража соответствующую разметку, показанную на рис. 324.
Регулировку света фар необходимо проводить следующим образом:
- установить автомобиль точно в 10 м от стены. На высоте d (высота от земли до середины фар) прочертить горизонтальную линию F;
- прочертить вторую линию А параллельно первой на 5 см ниже. Это линия предназначена для регулировки ближнего света;
- от центральной осевой линии М обозначьте крестами расстояния а (до центра фар дальнего света) и f (до центра фар ближнего света);
- включить дальний свет, закрыть одну из фар и проверить, чтобы центр пучка приходился на центр сделанного креста линии f. Если это не так, отрегулировать при помощи винта, показанного на рис. 323;
- дальний свет другой фары установить так же;
- переключить фары на ближний свет и проверить, чтобы лучи попадали на крест линии а.
Примечание
Для обеспечения безопасности движения регулировать фары следует на СТО, располагающей соответствующим оборудованием.
