13.5.3 Замена ламп наружного освещения Mercedes-Benz Sprinter

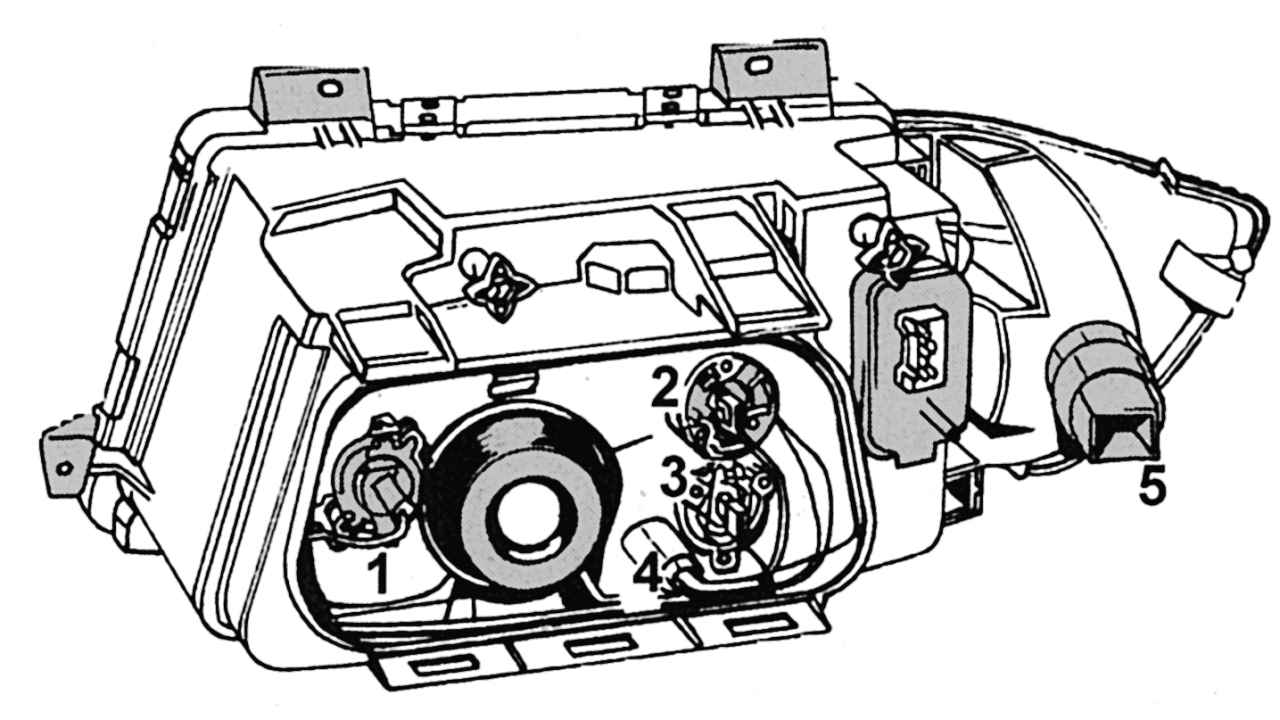

Рис. 318. Блок-фара головного света с задней стороны (с расположением ламп и контактов): 1 — лампа дальнего света, Н1, 12 В, 55 Вт; 2 — лампа ближнего света, Н1, 12 В, 55 Вт; 3 — лампа передней противотуманной фары, Н1, 12 В, 55 Вт; 4 — лампа габаритного света, 12 В, 5 Вт; 5 — лампа указателей поворота, 12 В, 21 Вт (желтое стекло)




Лампы заменяют с задней стороны фар. На рис. 318 показано крепление ламп, контакты и т.п. При замене ламп в блок-фарах необходимо выполнить следующее:
- отсоединить отрицательную клемму аккумуляторной батареи. Открыть капот для доступа к фарам с задней стороны;

13.5.3 Замена ламп наружного освещения Mercedes-Benz Sprinter

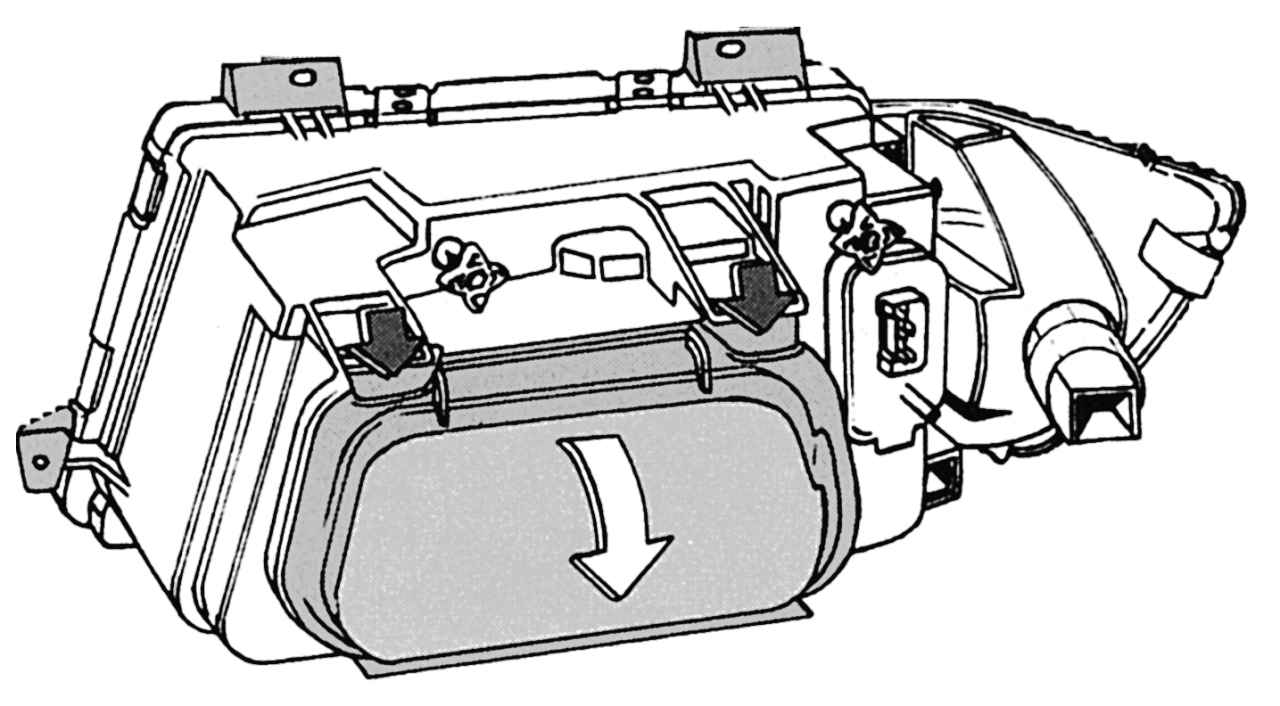

Рис. 319. Снятие крышки с задней стороны фары




- снять крышку, отжав фиксаторы (показаны стрелками) с задней стороны фар, как показано на рис. 319.
При замене ламп ближнего света
- разжать фиксирующую пружину, вынуть лампу 2 (см. рис. 318) и отсоединить штекер.
При замене ламп габаритного света
- патрон с лампой 4 вставлен с задней стороны фары. Патрон закреплен байонетным запором. Для снятия нажать патрон внутрь и, повернув, вынуть.
При замене ламп противотуманных фар
- разжать фиксирующую пружину, вынуть лампу 3 и отсоединить штекер.
При замене ламп фар дальнего света
- для снятия ламп необходимо демонтировать корпус фары;
- разжать фиксирующую пружину, вынуть лампу 1 и отсоединить штекер;
- обернув новую лампу бумажной салфеткой, взять ее за стеклянную колбу и установить в патрон. Обратите внимание на правильную установку.
Работы по установке провести в обратной последовательности. Если лампа заменялась только в одной фаре, регулировки не должны нарушиться.
