Мерседес Бенц Спринтер. Для моделей без ABS

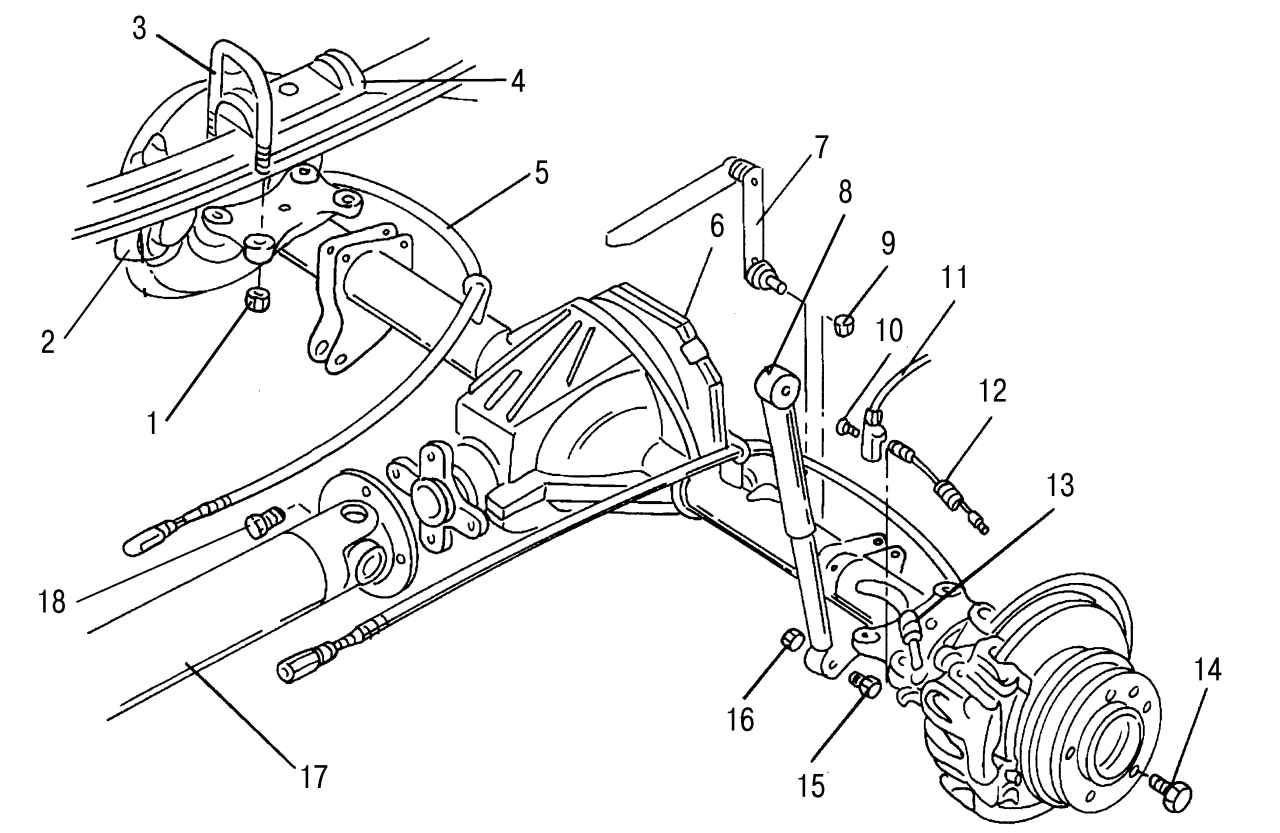

Крепление моста показано на рис. 220.

Для снятия потребуется домкрат достаточной грузоподъемности. Работы лучше проводить с помощником, так как мост при снятии необходимо придерживать. Работы по снятию заднего моста проводятся следующим образом:

- ослабить болты крепления колес, пока автомобиль стоит на земле;

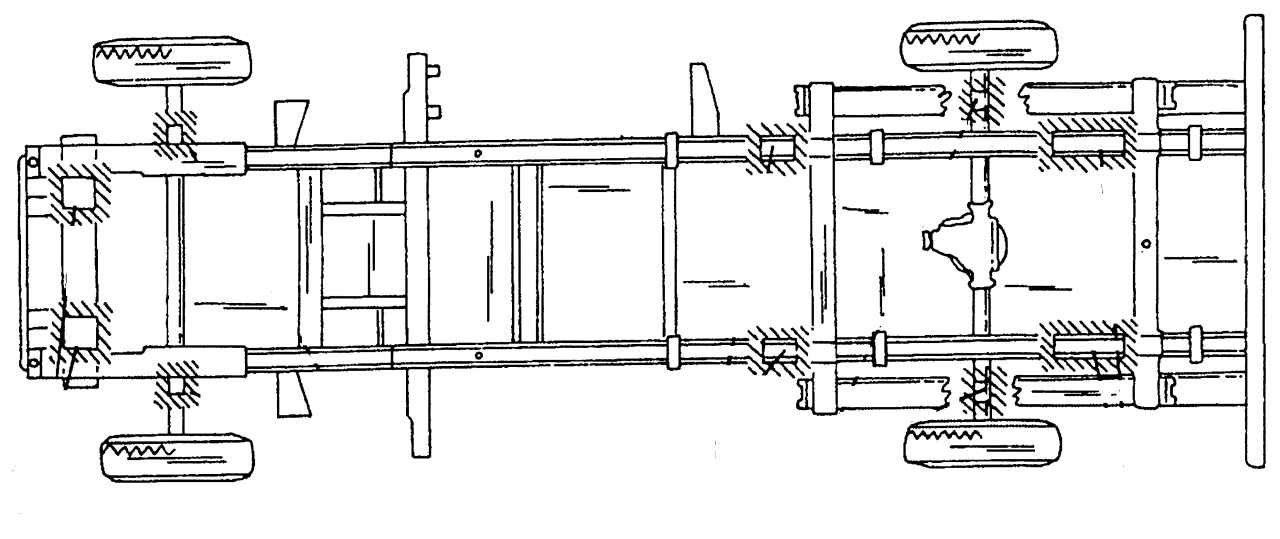

Рис. 221. Рекомендуемые места для установки опор под автомобиль (обозначены штриховкой)

- поднять домкратом заднюю часть автомобиля и установить опоры. В данном случае их лучше не ставить под сам мост. На рис. 221 показаны возможные места размещения опор;

- вынуть разъем провода датчика износа тормозных колодок, отвернуть датчик и снять его;

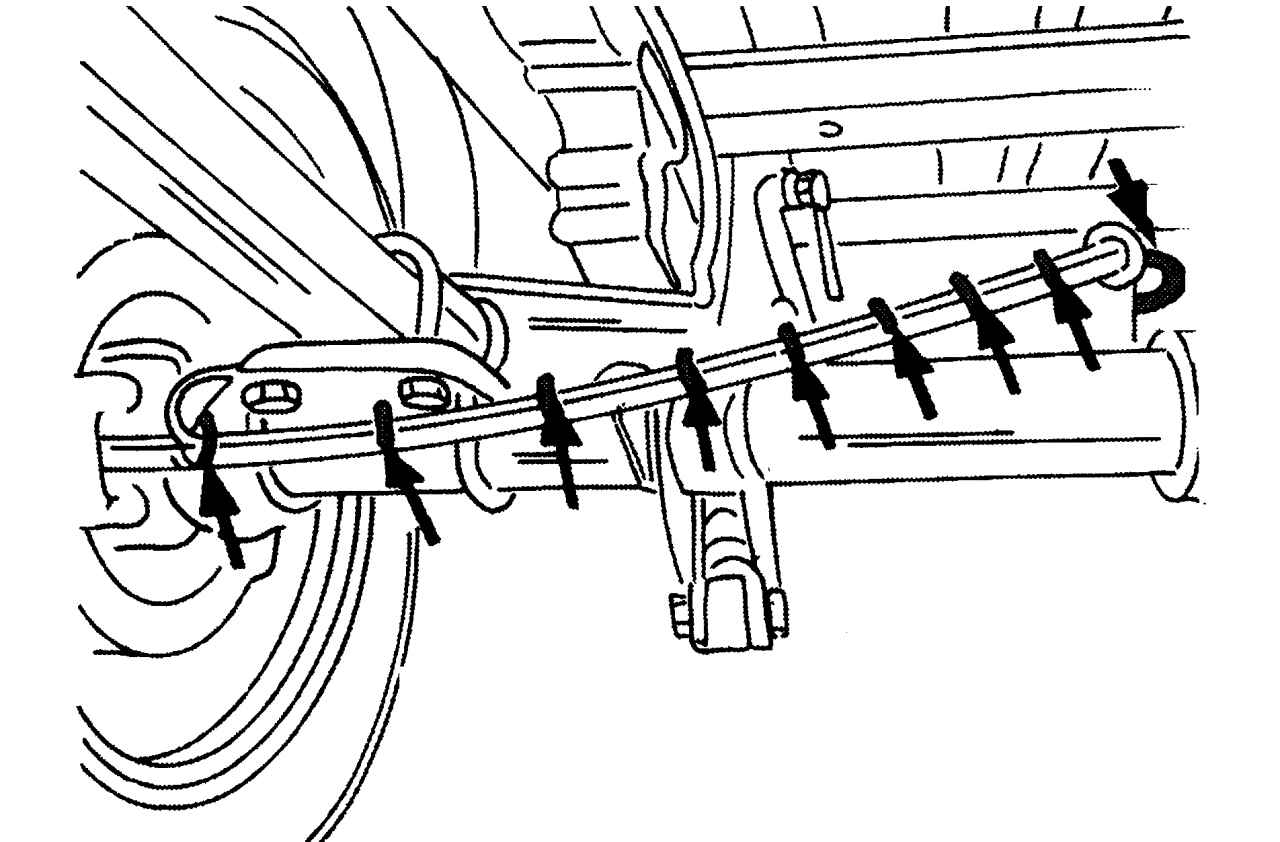

Рис. 222. Крепежная лента для снятия троса стояночного тормоза (необходимо снять перед демонтажом)

- снять показанную на рис. 222 крепежную ленту, удерживающую трос стояночного тормоза;

- передний трос стояночного тормоза вынуть из уравнителя рычага, ослабить фиксирующий болт эксцентрика в середине рычага, вывернуть эксцентрик, пока не освободятся тросы. Подробнее см. разд. «Тормозная система»;

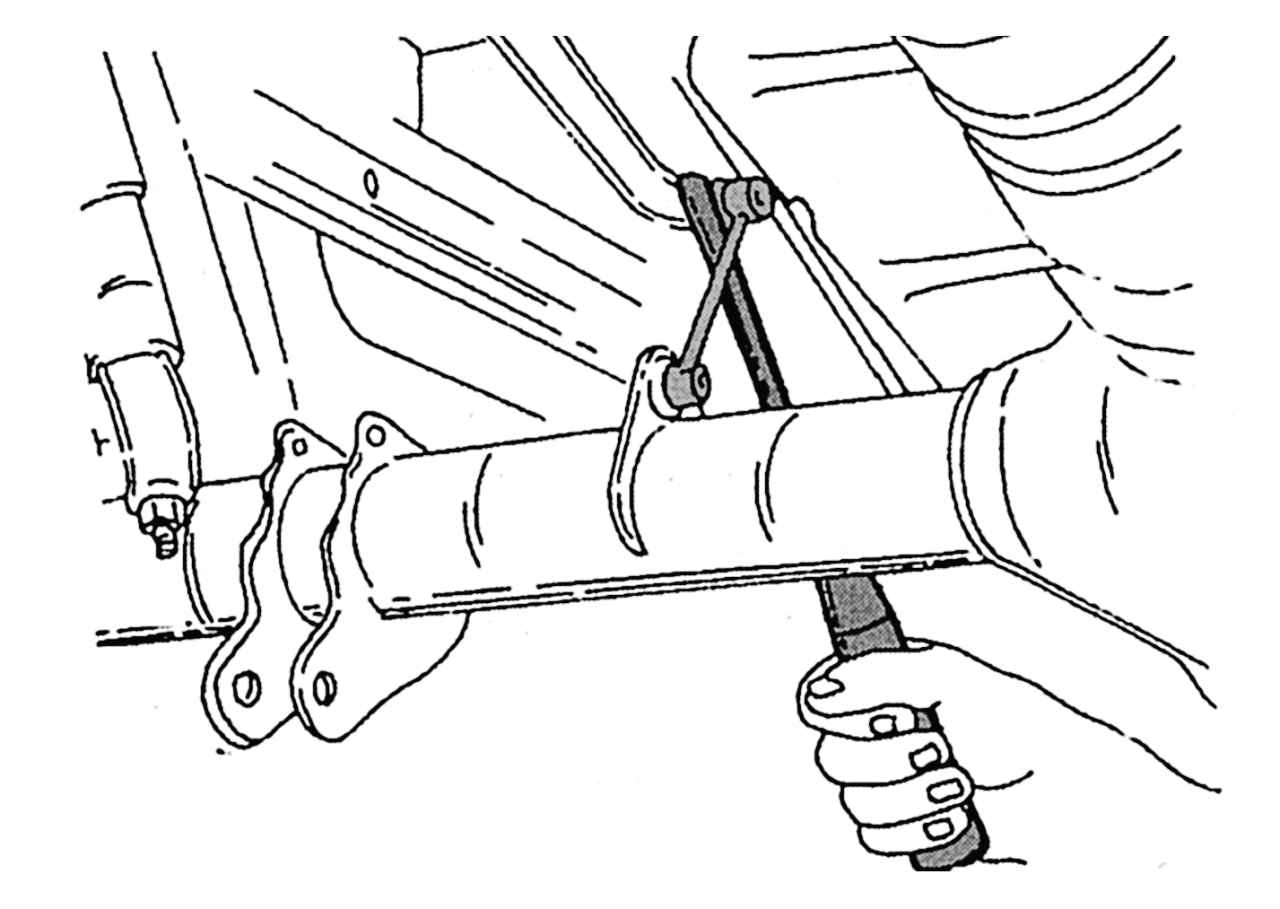

Рис. 223. Крепление рычага регулятора давления (1) и амортизатора (2)

- отвернуть оба амортизатора от заднего моста. Для этого приподнять мост до разгрузки амортизаторов (рис. 223);

Рис. 224. Отсоединение рычага регулятора давления

- отвернуть, как показано на рис. 224, с нижней стороны, над мостом, рычаг привода регулятора давления тормозов. На рис. 223 также показано, как крепится рычаг;

- отсоединить тормозной шланг, удерживая шестигранную гайку шланга при отворачивании накидной гайки трубопровода тормозной системы. После этого вынуть шланг из крепления (снять натяжитель). Эту работу провести с обеих сторон. Концы шлангов и трубопроводов соответствующим образом закрыть от попадания грязи;

- отсоединить карданный вал от фланца заднего моста. Будьте осмотрительны — вал может упасть, как только будет вывернут последний болт крепления! Вал подвязать проволокой;

- отвернуть гайки стремянок и вынуть освободившиеся накладки. Помощник при этом должен придерживать мост, установленный на домкрате;

- медленно опустить мост на домкрате, после чего вытащить его из-под автомобиля.

При установке заднего моста соответствующие детали крепления, показанные на рис. 220, следует заменить.

При установке необходимо выполнить следующие операции:

- установить мост под автомобилем, примерно посередине между рессорами;

- поднять мост до точек крепления. Центровые болты обеих рессор должны войти в отверстия моста. Поднять мост, пока он не упрется в рессоры;

- установить накладки и стремянки рессор. Если стремянки не устанавливаются, их можно поджать, зажав в тисках. Не прикладывайте чрезмерные усилия при установке стремянок, чтобы не повредить резьбу;

Рис. 225. Демонтаж рессор

- равномерно крест-накрест завернуть гайки стремянок и затянуть моментом 100—120 Н·м (рис. 225);

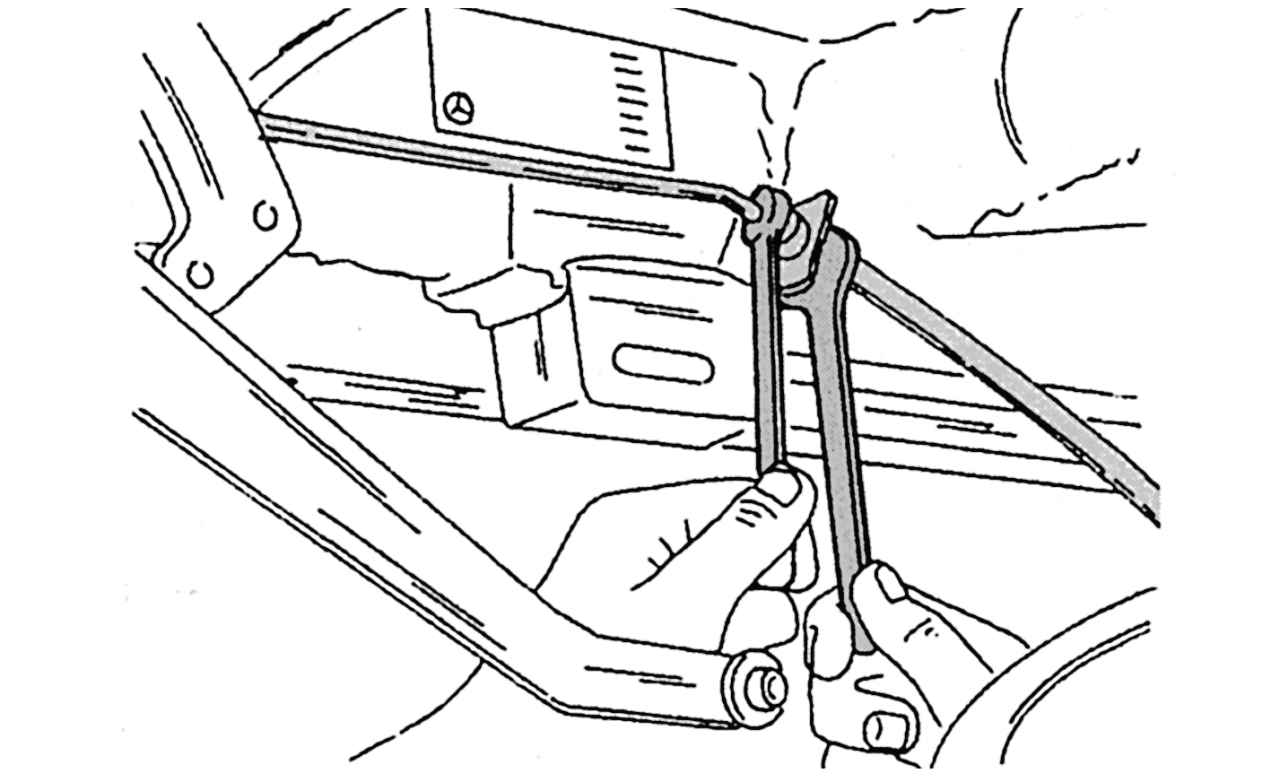

Рис. 226. Отсоединение гибкого тормозного шланга от трубопровода тормозной системы

- вставить тормозной шланг в трубопровод, накидную гайку затянуть моментом 12—16 Н·м, удерживая шестигранную гайку шланга (рис. 226);

- закрепить рычаг регулятора давления. Гайку затянуть моментом 30—35 Н·м;

- гайки крепления амортизаторов к мосту затянуть моментом 75—85 Н·м;

- присоединить карданный вал к фланцу заднего моста (75 Н·м);

- ввести оба троса стояночного тормоза в направляющие и закрепить с обратной стороны зажимами. Сам трос закрепить крепежной лентой;

- закрепить трос в уравнителе рычага. Стояночный тормоз следует отрегулировать, как описано в разд. «Тормозная система»;

- прокачать тормоза;

- проверить уровень масла в картере заднего моста, если работы завершены;

- установить колеса, опустить автомобиль и затянуть болты крепления колес моментом 160—180 Н·м.
