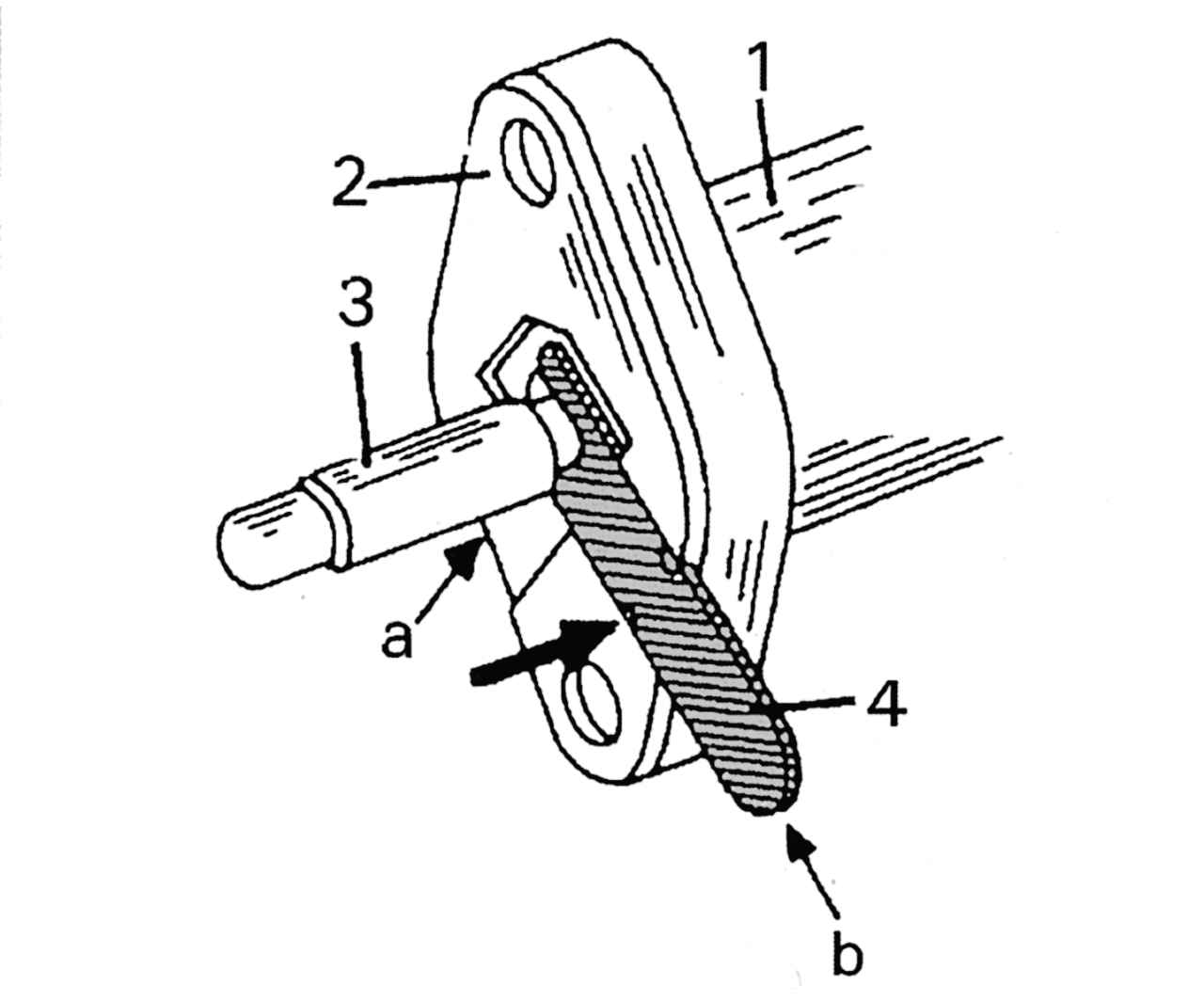

В пластиковой накладке на рабочем цилиндре, находящейся между ним и сцеплением в сборе, проточены две наклонные, направленные вниз канавки. В сцеплении в сборе они выглядят как прорези, в которые и вставляют шаблон. Нажимной шток рабочего цилиндра имеет переменный диаметр. Меньший диаметр штока соответствует прорези шаблона, последний входит в канавку, как показано на

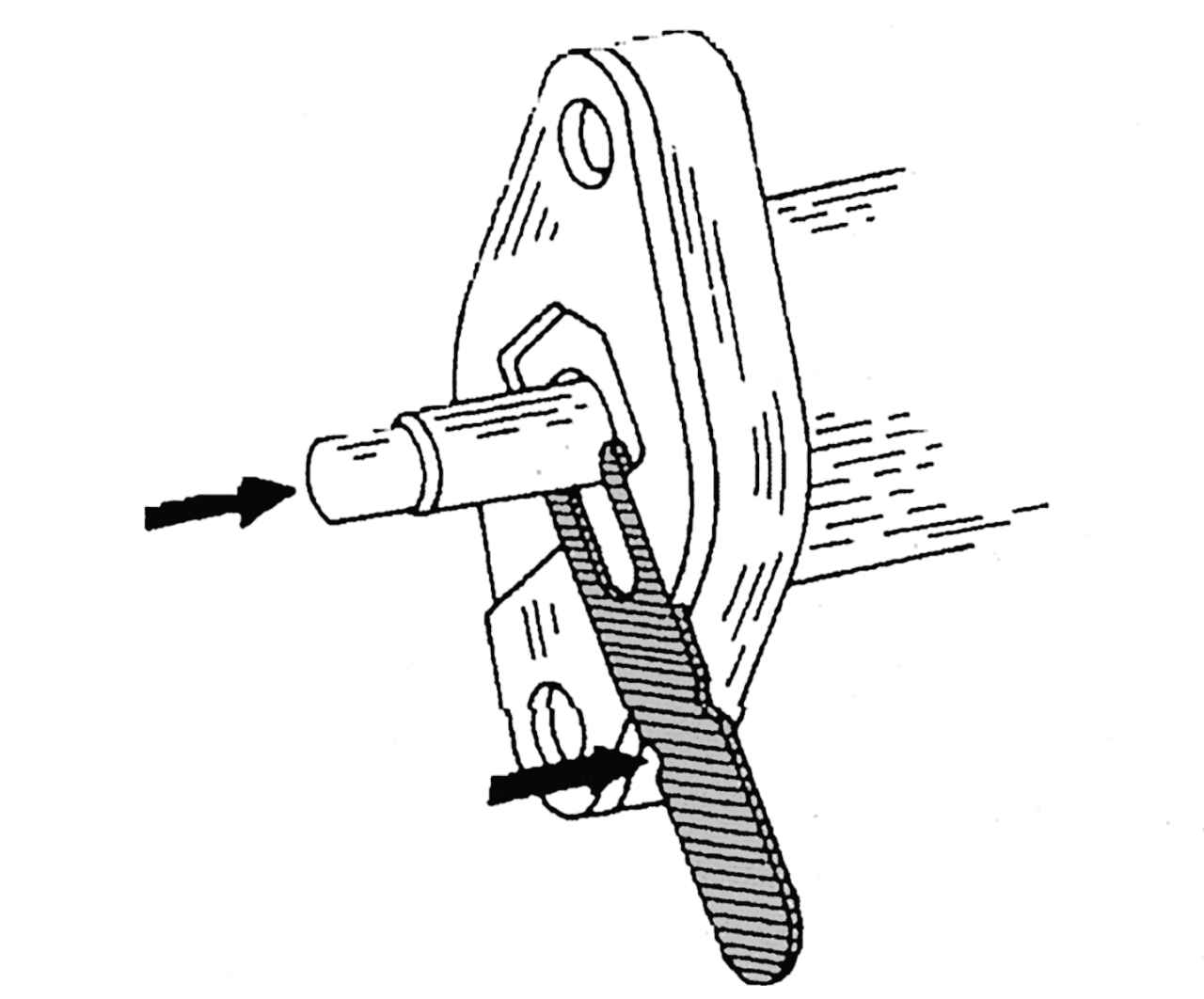

рис. 183. При проверке это подтвердится тем, что сделанные по бокам шаблона насечки скроются в прорези канавки. Это означает, что ведомый диск еще не изношен. Если шаблон не входит в прорезь, значит, шток цилиндра расположен напротив прорези своим большим диаметром (
рис. 184). Это свидетельствует об износе фрикционных накладок ведомого диска, и его следует заменить.
