Мерседес Бенц Спринтер. Масляный радиатор

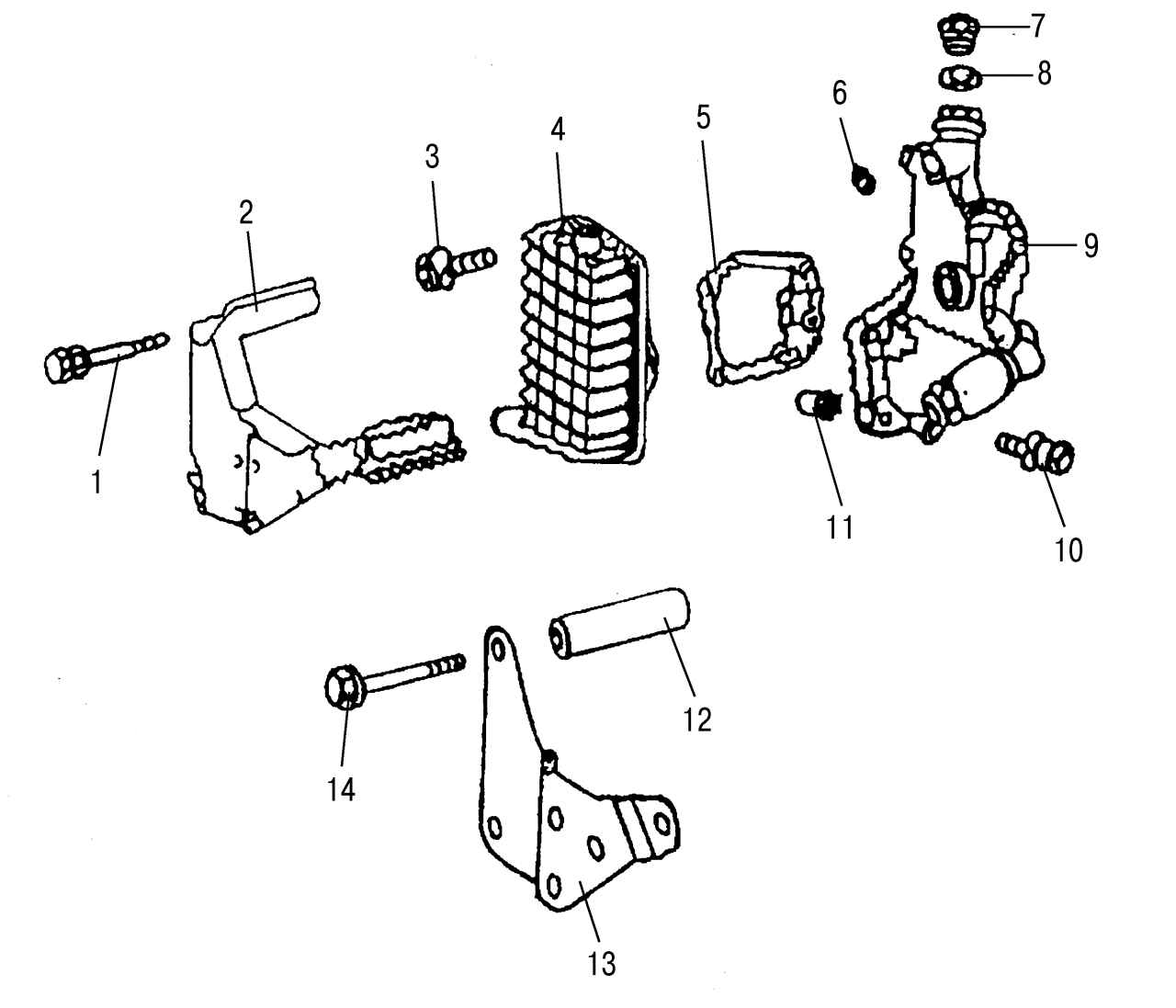

Рис. 131. Детали крепления масляного радиатора: 1 — шестигранный болт; 2 — кронштейн крепления; 3 — болт; 4 — масляный радиатор; 5 — прокладка; 6 — уплотнительное кольцо; 7 — резьбовая пробка; 8 — уплотнительное кольцо; 9 — корпус; 10 — болт; 11 — направляющая втулка; 12 — распорная втулка; 13 — кронштейн крепления; 14 — шестигранный болт

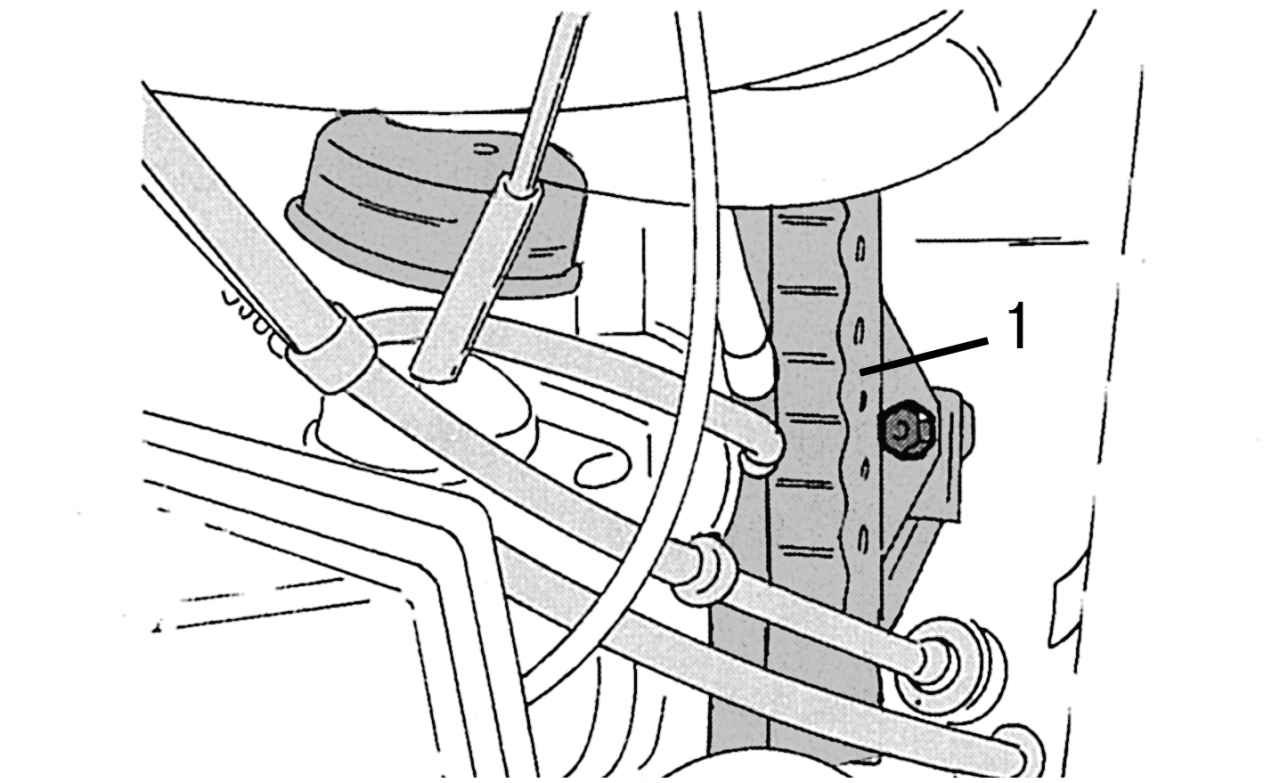

Масляный радиатор установлен с задней стороны двигателя (рис. 130). Поскольку он не виден, его демонтаж сопряжен с определенными трудностями. Проще всего предварительно снять коробку передач, чтобы получить доступ к радиатору с верхней стороны двигателя. Детали крепления и соединения масляного радиатора для двигателя объемом 2,9 л показаны на рис. 131.
