2.13.3 Снятие и установка гидротолкателей Mercedes-Benz Sprinter

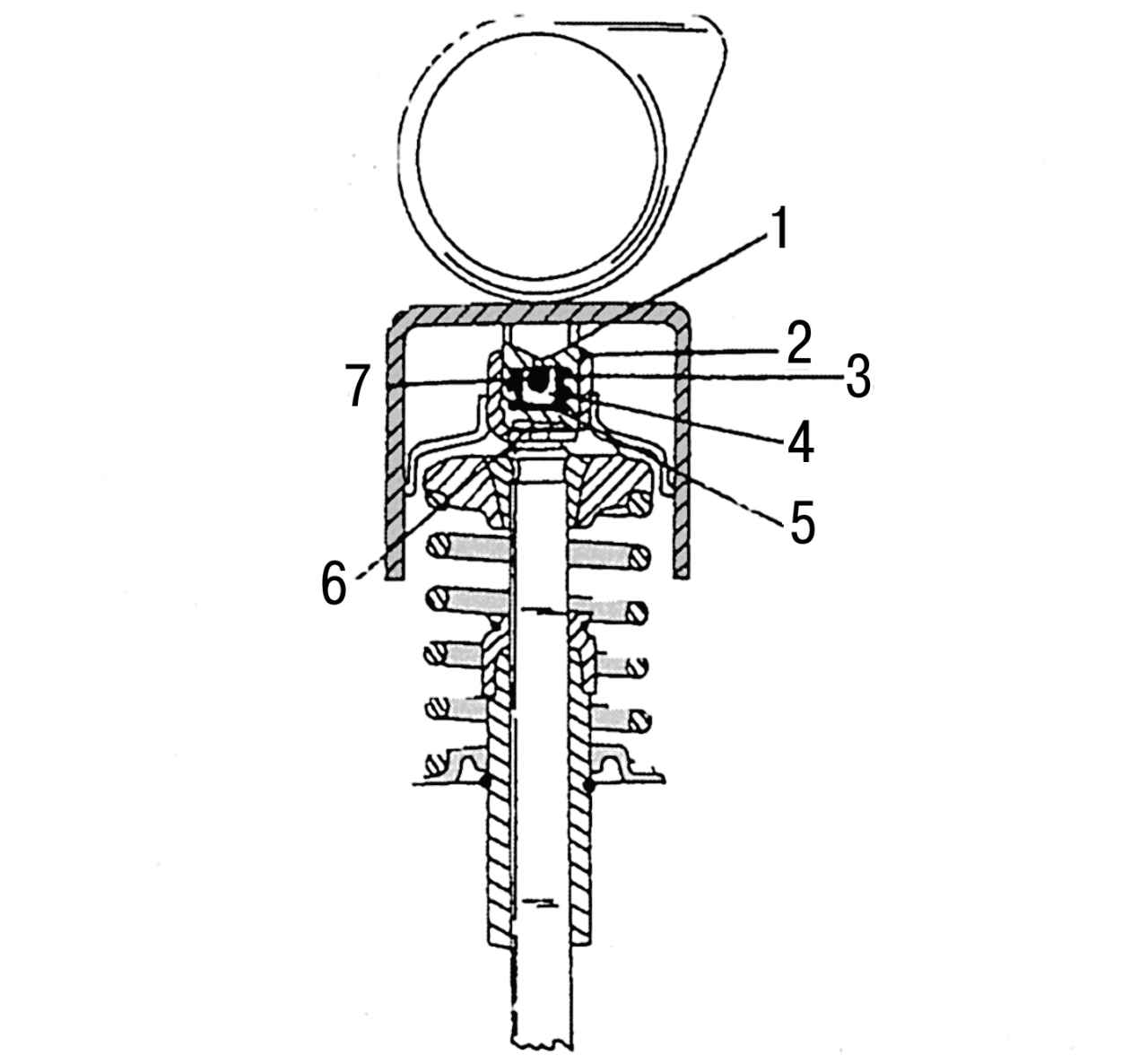

Рис. 116. Клапан с гидротолкателем (поперечный разрез): 1 — нажимной палец (шток); 2 — стопорное кольцо; 3, 5 — нажимные пружины; 4 — шарик; 6 — направляющая втулка; 7 — направляющая для шарика




Снятие гидротолкателей клапанов (рис. 116) необходимо проводить в следующем порядке:
- снять распределительный вал (подразд. 2.12.6);
- с помощью присоски вынуть толкатель либо толкатели из их колодцев по порядку и сразу промаркировать их принадлежность. При монтаже толкатели опустить в их колодцы в случае повторного использования. Установить распределительный вал (подразд. 2.12.6) и все остальные детали в последовательности, обратной демонтажу.
На рис. 116 показан разрез клапана с гидротолкателем и компенсатором, дающий представление о расположении деталей.
